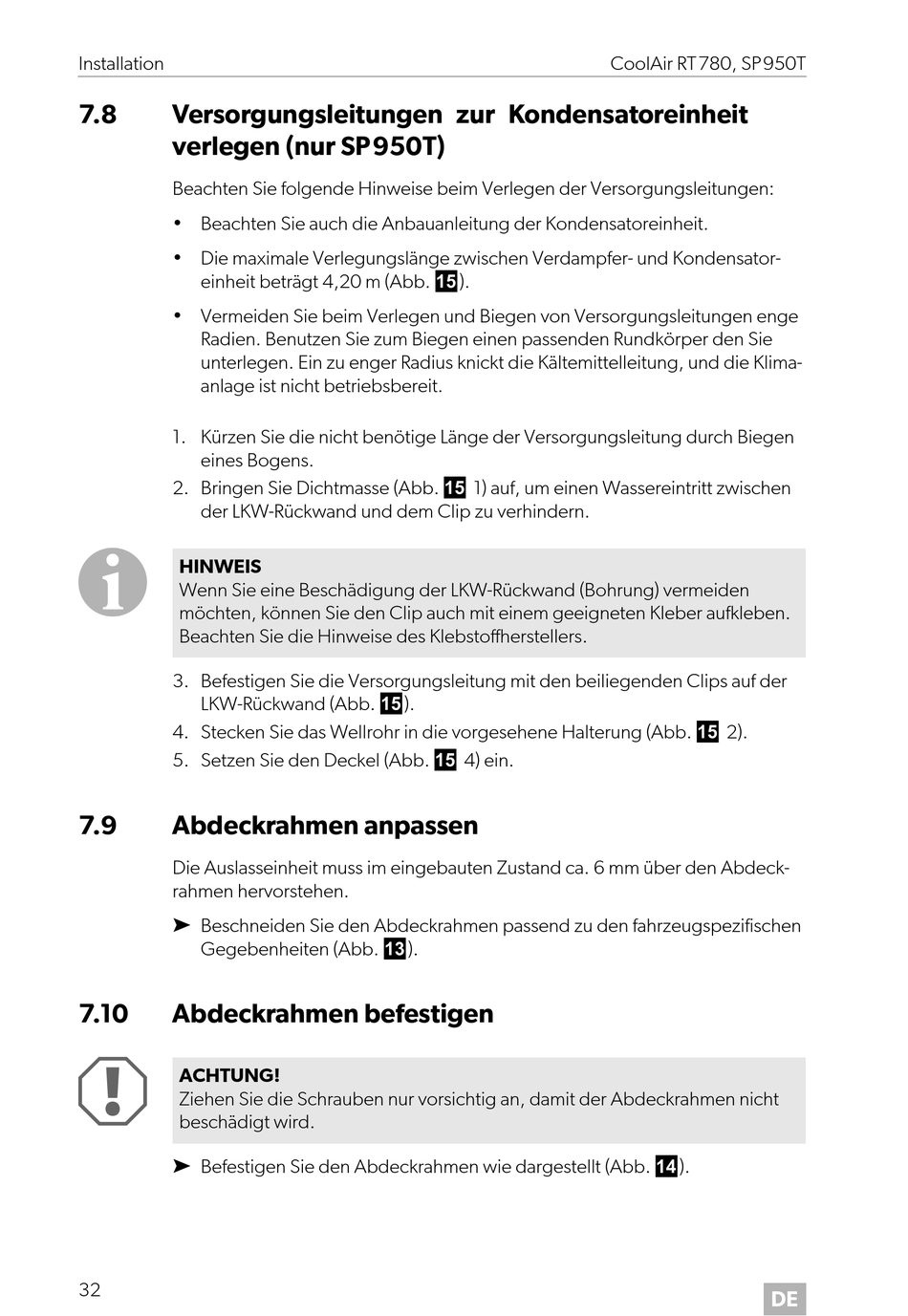

Installation
7.8 Versorgungsleitungen zur Kondensatoreinheit
verlegen (nur SP950T)
Beachten Sie folgende Hinweise beim Verlegen der Versorgungsleitungen:
• Beachten Sie auch die Anbauanleitung der Kondensatoreinheit.
• Die maximale Verlegungslänge zwischen Verdampfer- und Kondensator-
einheit beträgt 4,20 m (Abb. e).
• Vermeiden Sie beim Verlegen und Biegen von Versorgungsleitungen enge
Radien. Benutzen Sie zum Biegen einen passenden Rundkörper den Sie
unterlegen. Ein zu enger Radius knickt die Kältemittelleitung, und die Klima-
anlage ist nicht betriebsbereit.
1. Kürzen Sie die nicht benötige Länge der Versorgungsleitung durch Biegen
eines Bogens.
2. Bringen Sie Dichtmasse (Abb. e 1) auf, um einen Wassereintritt zwischen
der LKW-Rückwand und dem Clip zu verhindern.
I
HINWEIS
Wenn Sie eine Beschädigung der LKW-Rückwand (Bohrung) vermeiden
möchten, können Sie den Clip auch mit einem geeigneten Kleber aufkleben.
Beachten Sie die Hinweise des Klebstoffherstellers.
3. Befestigen Sie die Versorgungsleitung mit den beiliegenden Clips auf der
LKW-Rückwand (Abb. e).
4. Stecken Sie das Wellrohr in die vorgesehene Halterung (Abb. e 2).
5. Setzen Sie den Deckel (Abb. e 4) ein.
7.9

Abdeckrahmen anpassen

Die Auslasseinheit muss im eingebauten Zustand ca. 6 mm über den Abdeck-
rahmen hervorstehen.
➤ Beschneiden Sie den Abdeckrahmen passend zu den fahrzeugspezifischen
Gegebenheiten (Abb. c).
7.10

Abdeckrahmen befestigen

A
ACHTUNG!
Ziehen Sie die Schrauben nur vorsichtig an, damit der Abdeckrahmen nicht
beschädigt wird.
➤ Befestigen Sie den Abdeckrahmen wie dargestellt (Abb. d).
32
CoolAir RT780, SP950T
DE
