Datenaustausch mit einer S5 IM308C
Unter dem Begriff „Kennung" sollte nun die Zahl 217 und 224 eingetragen sein. Diese
beiden Zahlen stehen für die im Bild 11.5 und Bild 11.6 dargestellten Übertragungs-
parameter.
Es werden 10 Worte Eingangsdaten von der Auswerteeinheit über den Profibus über-
tragen. Diese Übertragung muss mit Baugruppenkonsistenz erfolgen. Dies hat zur
Folge, dass auf die Daten nicht direkt über den Eingangsadressbereich zugegriffen
werden kann. Zur Übertragung muss der Funktionsbaustein FB192 unter Verwen-
dung eines Datenbausteins für die Datenaufnahme eingesetzt werden.
Der FB192 dient zur Datenkommunikation zwischen der S5CPU und der IM308C.

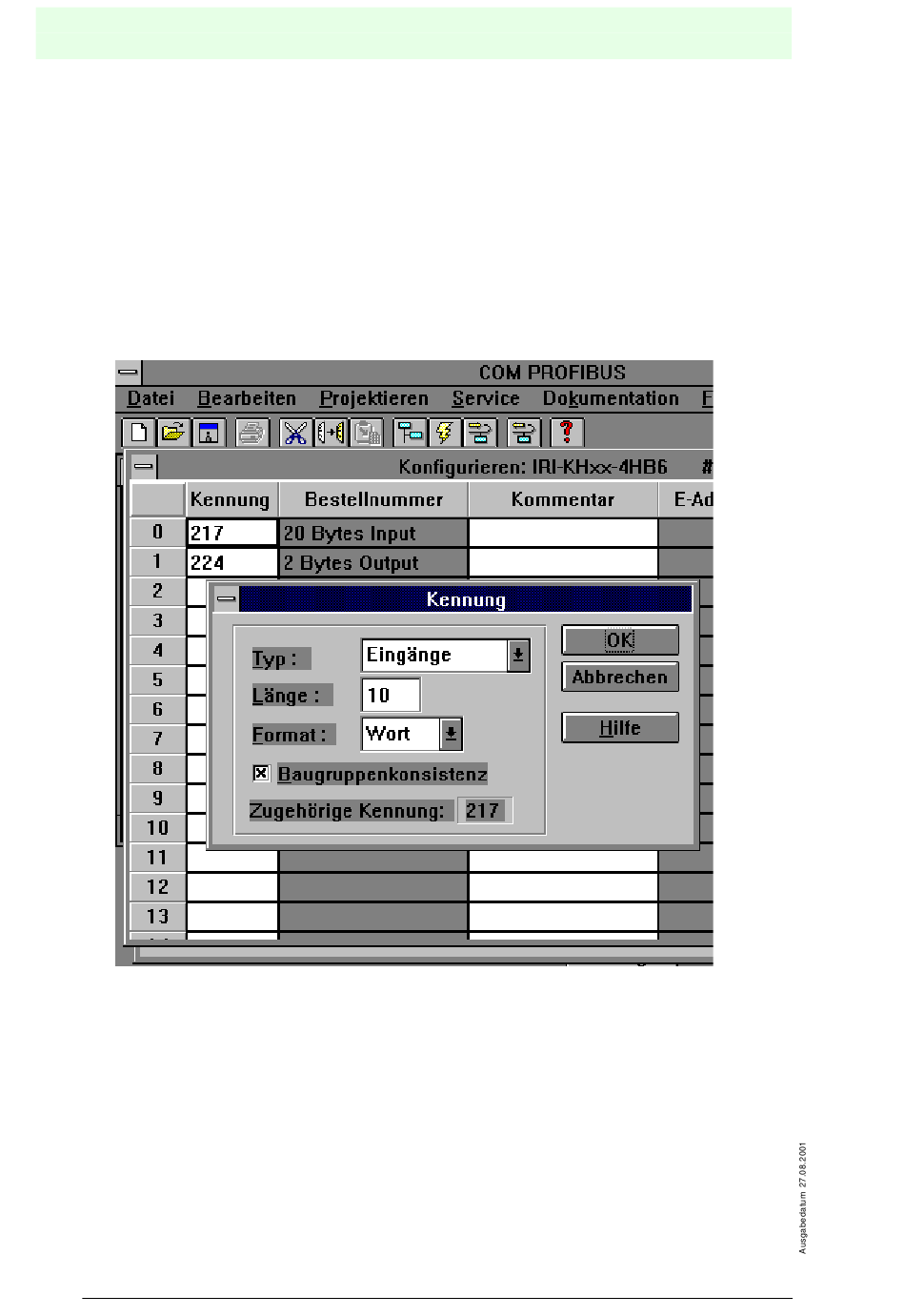

Bild 11.5:
Bei dem Wort Ausgangsdaten, das zur Auswerteeinheit übertragen werden soll, kann
der Zugriff direkt über eine Ausgangsadresse erfolgen.
Diese ist im Feld A-Adr. einzutragen. Im Beispiel (Bild 11.7) wird die Adresse 10 ver-
wendet.
