Leitungslängen
Die zulässige Länge der Übertragungsleitung in einem Bussegment wird im wesent-
lichen durch folgende Parameter bestimmt:
• Art des verwendeten Buskabels
• Übertragungsrate
• äußere Störeinflüsse
• Anzahl der Bus-Teilnehmer
Die maximale Gesamtleitungslänge eines Bussegments in Abhängigkeit zur Übertra-
gungsrate bei maximaler Teilnehmerzahl (32) beträgt:
Baudrate in kbit/s
Leitung A (in m)
Leitung B (in m)
Durch die Aufteilung in mehrere Bussegmente und den Einsatz von
Repeatern kann die Übertragungslänge noch einmal erhöht werden. Es
können maximal drei Repeater zwischen zwei kommunizierenden Bus-
teilnehmern eingesetzt werden.
Busabschluss
Beim PROFIBUS muss jedes Bussegment an beiden Leitungsenden durch Ab-
schlusswiderstände abgeschlossen werden.
Busabschluss
aktiv
Busabschluss
nicht aktiv

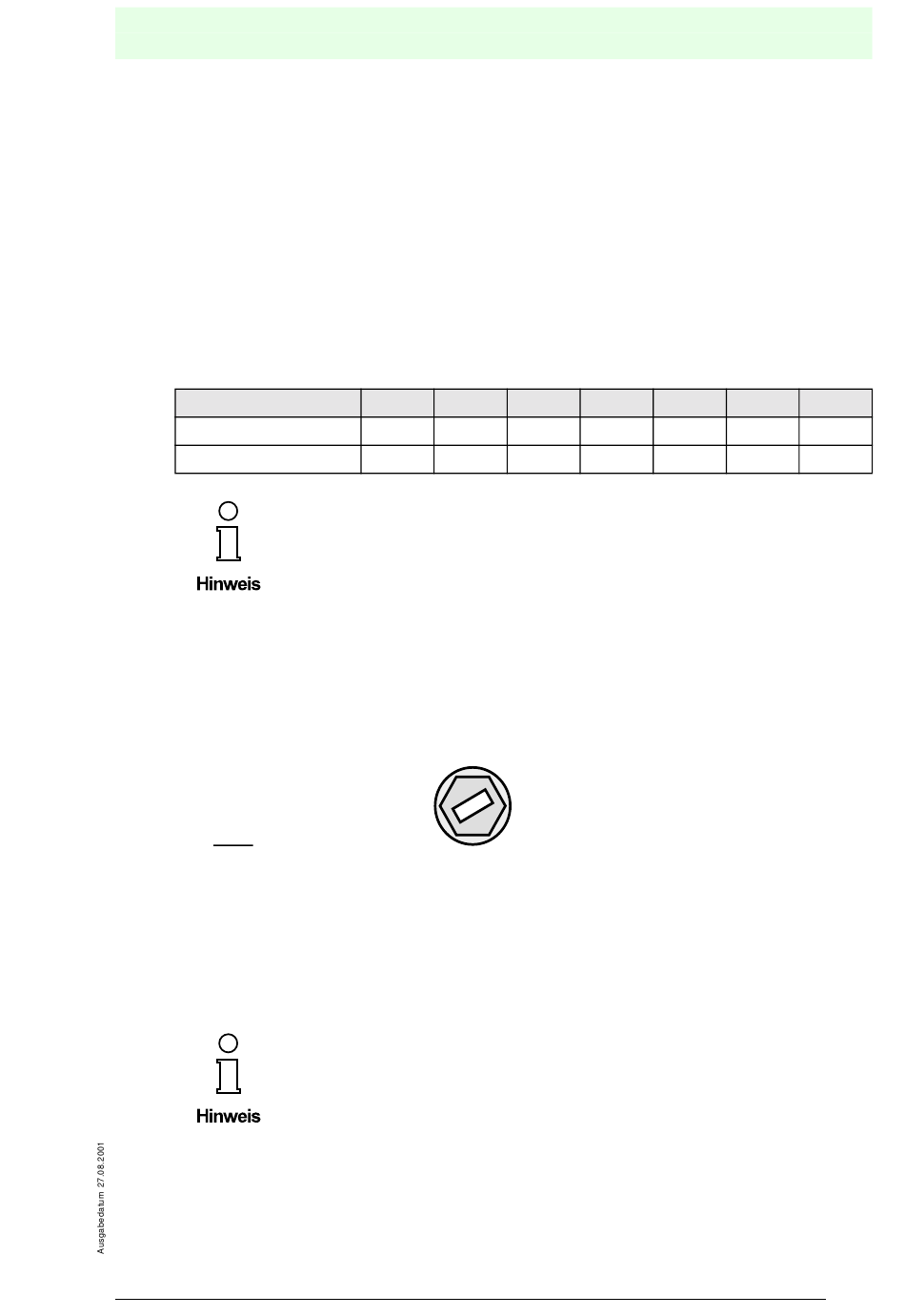

Bild 5.6: Drehschalter S9 für den Busabschluss
Die Auswerteeinheit IRI-KHD2-4HB6/IRI-KHA6-4HB6 verfügt intern über einen zu-
schaltbaren Busabschluss. Mit einem Schraubendreher können Sie den Busab-
schluss am Drehschalter aktivieren
Wenn Sie Leitungen mit einer doppelten Schirmung verwenden, z. B.
Drahtgeflecht und metallisierte Folie, müssen Sie die beiden Schirme
bei der Konfektionierung der Kabel am Ende der Leitungen niederoh-
mig miteinander verbinden.
Viele Störeinstrahlungen gehen von Versorgungskabeln aus, z. B. Ein-
schaltstrom eines Drehstrommotors. Aus diesem Grund sollten Sie eine
parallele Leitungsführung von Versorgungsleitungen und Daten-/
Signalleitungen, insbesondere im gleichen Kabelkanal, vermeiden.
