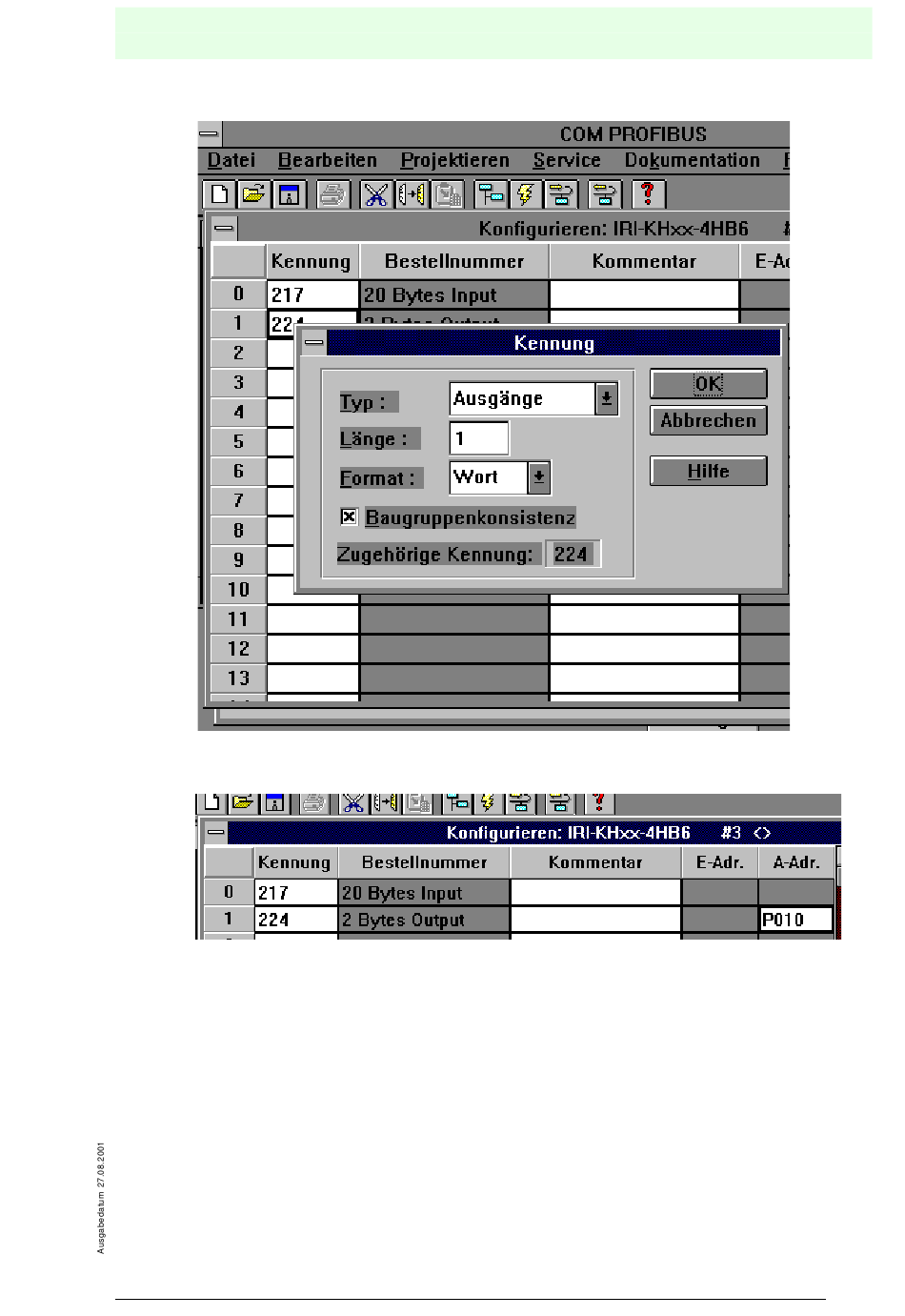

Bild 11.6:
Bild 11.7:
Hiermit ist die Konfiguration für das Profibus System mit der Auswerteeinheit abge-
schlossen und kann auf die Memory Card der IM308C übertragen werden.
Nach erfolgreicher Speicherung auf die Memory Card kann diese in die IM308C ge-
steckt werden.
Sobald die Auswerteeinheit richtig an die IM308C angeschlossen ist, leuchtet deren
grüne LED.
