IDENT-I • IRI-KHD2-4HB6, IRI-KHA6-4HB6
Installation
Klemme
Funktion
39
„Daten" Lesekopf 4
40
Versorgungsspannung Lesekopf 4 Minus
41
reserviert
42
Erdung Bus/Identsystem
43
reserviert
44
reserviert
45
reserviert
46
Erdung Netzteil
47
L+ (IRI-KHD2-4HB6) bzw. L (IRI-KHA6-4HB6)
48
L- (IRI-KHD2-4HB6) bzw. N (IRI-KHA6-4HB6)

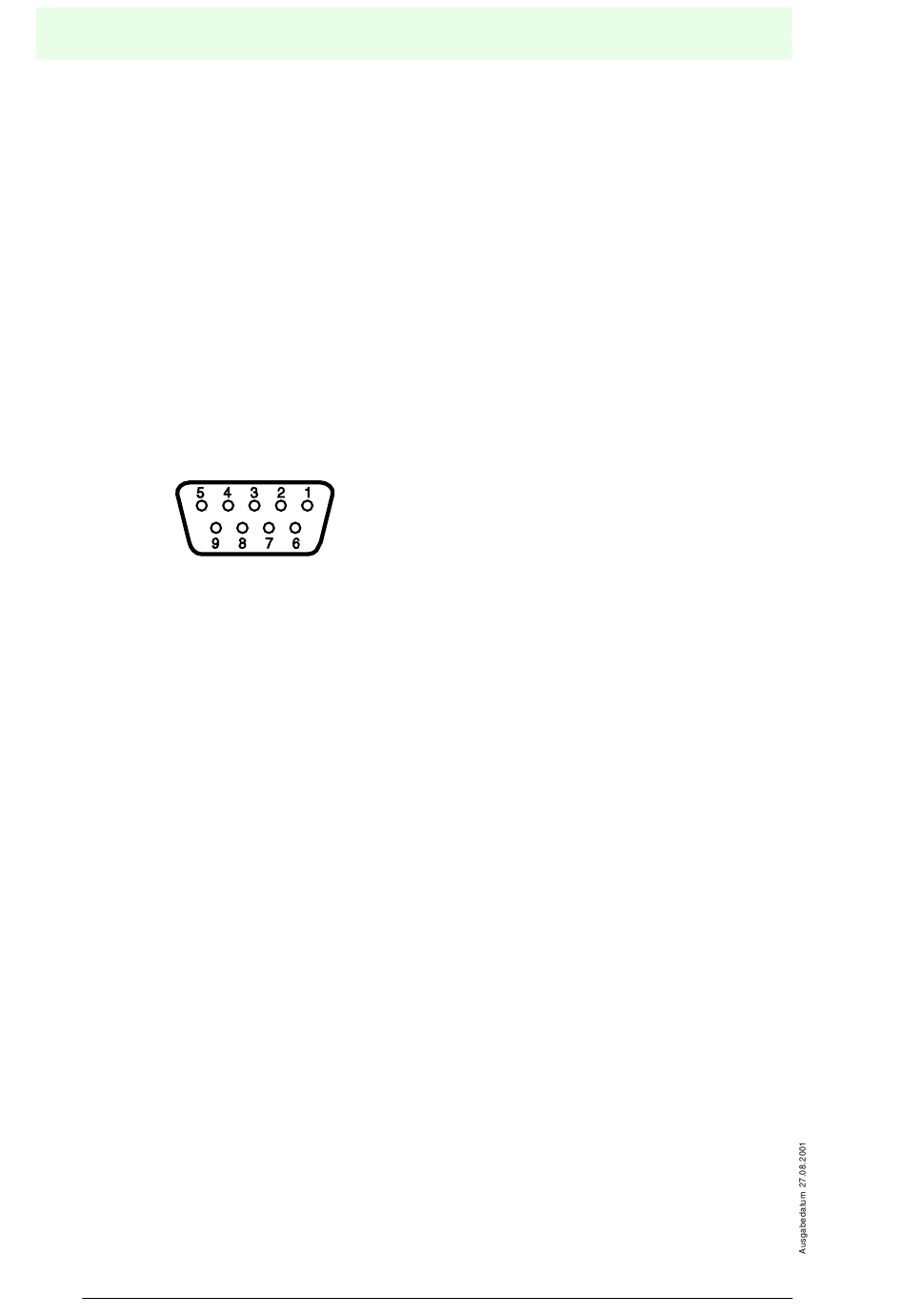

Belegung der 9-poligen Sub-D-Buchse
PIN
Belegung
1
Schirm PROFIBUS-Kabel (mit Metallgeh. Sub-D-Stecker verbinden)
2
reserviert
3
PROFIBUS RxD/TxD-P
4
CNTR-P
5
DGND
6
VP
7
reserviert
8
PROFIBUS RxD/TxD-N
9
reserviert
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
18
