IDENT-I • IRI-KHD2-4HB6, IRI-KHA6-4HB6
Datenaustausch mit einer S5 IM308C

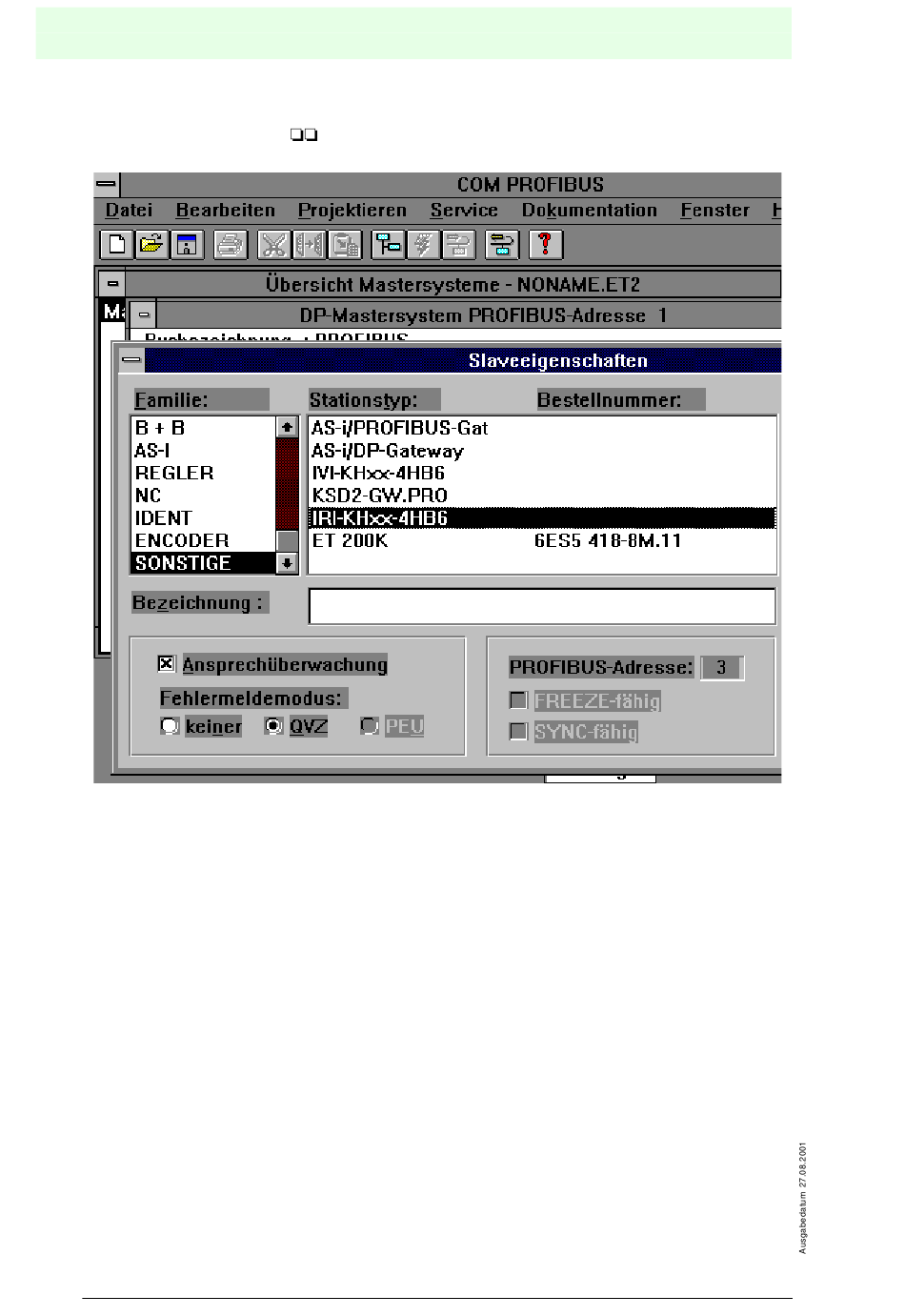

Bei dem jetzt erscheinenden Fenster ist nun aus der Liste der sonstigen Slaves die
Auswerteeinheit IRI-KH
Bild 11.3:
Nach erfolgter Auswahl erscheint das Fenster DP-Mastersystem PROFIBUS-Adres-
se, in dem der Profibusstrang dargestellt wird.
Wurde bisher alles richtig eingestellt, so ist an dem Rechteck mit der Busadresse 3
die Bezeichnung der Auswerteeinheit dargestellt.
Durch Doppelklick auf dieses Rechteck kann nun die Datenübertragung mit der Aus-
werteeinheit konfiguriert werden.
Durch Anwahl des Buttons Bestellnummer öffnet sich ein Fenster in dem die festge-
legten Ein-/Ausgangsdaten dargestellt sind. Diese Information bezieht das Programm
COM Profibus aus der GSD Datei.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
46
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
-4HB6 auszuwählen.
