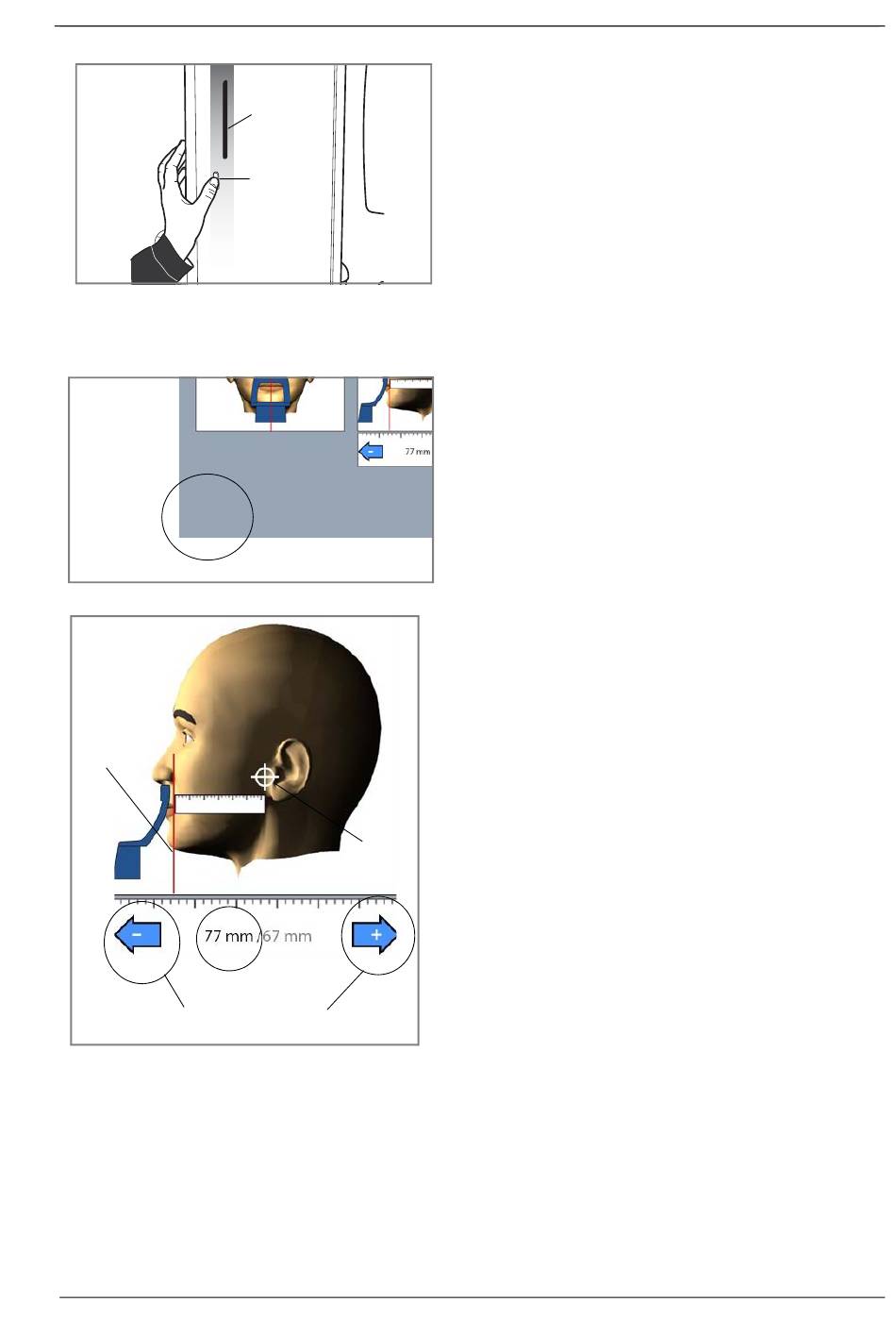

C-Arm um 90 Grad drehen
Lichtvisier
für die
Schicht
Aufnahmeposition einstellen
Bedienungsanleitung (2D)
Lichtvisier
Frankfurter
Horizontale
Einstellrad
TMG
10 KIEFERGELENKSAUFNAHME (TMG)
Das Lichtvisier (für die) Frankfurter Horizontale
befindet sich in der Säule. Die Position des
Lichtvisiers kann bei Bedarf eingestellt werden. Das
erfolgt durch Drehen des Einstellrads unterhalb des
Lichtschlitzes.
• FÜR LATERALE AUFNAHMEN:
4. Drehen Sie den C-Arm um 90 Grad im Uhrzeigersinn,
indem Sie die 90°-Taste unten im Bildschirm
drücken. So haben Sie eine bessere Sicht, um die
Aufnahmeposition anzupassen.
Drücken Sie die Taste erneut, wenn Sie den C-Arm in
seine Ausgangsposition zurückdrehen möchten.
5. Messen Sie mit einem Lineal den Abstand zwischen
dem Lichtvisier für die Schicht und dem Kiefergelenk
des Patienten, um die richtige Aufnahmeposition zu
bestimmen. Passen Sie die Aufnahmeposition mit
Hilfe des Minus- oder Pluszeichens nach Ihren
Messungen an.
