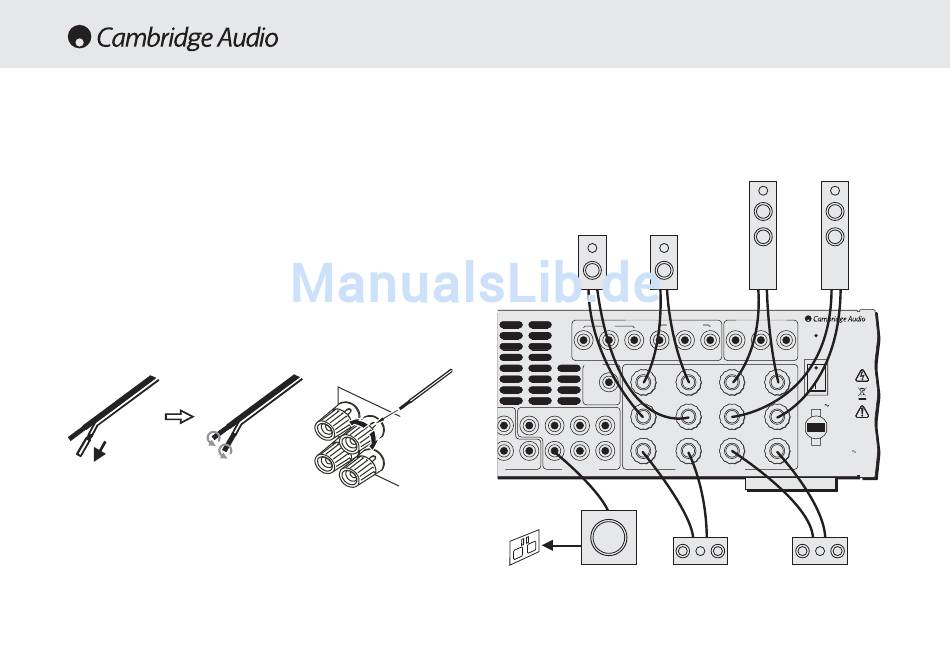

ANSCHLUSS DER BOXEN
Bitte schalten Sie das Gerät vor dem Anschließen der Boxen immer aus,
damit ein unerwartet starkes Signal die Boxen nicht beschädigen kann.
Überprüfen Sie die Impedanz Ihrer Boxen. Wir empfehlen Boxen mit
einer Impedanz von (jeweils) 4 bis 8 Ohm.
Die farbigen Boxenanschlüsse sind positiv (+) und die schwarzen
Boxenanschlüsse sind negativ (-). Achten Sie auf korrekte Polarität an
jedem Boxenanschluss, sonst kann der Klang schwach und "phasig" mit
wenig Bässen werden.
Bereiten Sie die Boxenkabel für den Anschluss vor, indem Sie ca. 10 mm
oder weniger (nicht mehr als 10 mm, da dies zu einem Kurzschluss
führen könnte) der äußeren Isolierung entfernen. Verseilen Sie die
Drähte eng miteinander, so dass keine losen Enden bleiben. Lösen Sie
die Boxanschlussschraube, stecken Sie das Boxenkabel ein, ziehen Sie
die Schraube an und befestigen Sie so das Kabel.
Hinweis: Alle Anschlüsse erfolgen über Boxenkabel, außer bei
Verwendung eines Aktivsubwoofers, der über ein Standard-RCA-
Phonokabel angeschlossen wird. Empfohlen werden an das Boxenkabel
angeschlossene Bananenstecker (4 mm) zum direkten Einstecken in die
Boxenanschlüsse.
46 Azur-AV-Receiver
Rechte
Linke
Surround-Box
Surround-Box
Component Video In
Video 1/Video 2
DVD
Cr/Pr
Cb/Pb
Y
Cr/Pr
Control
Bus
Sur
Left
In
SB
Cen
C
SL
L
Sur
Right
Sur
Back
SW
SB
SW
SR
R
t In
6.1 Preamp Out
Phono-/RCA-Kabel
Surround-Back-
Aktivsubwoofer
Rechte
Linke vordere
vordere Box
Box
Component Video Out
Designed in London, England
www.cambridge-audio.com
Reset
Cb/Pb
Y
Cr/Pr
Cb/Pb
Y
On
Power
Left
Off
Power AC
Right
Centre
Power Rating:
230V AC
50Hz
Max Power Consumption
:
Serial No. label fitted on underside
Speaker Impedance 4-8 Ohms
Mittlere vordere
Box
Box
615W
