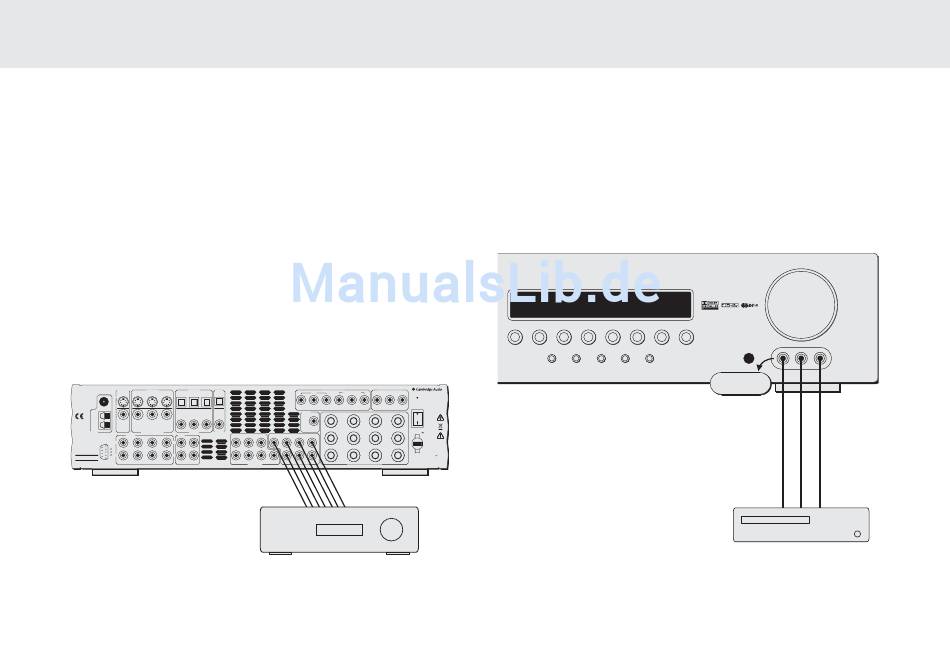

6.1-VORVERSTÄRKER-AUSGANG
Verwenden Sie für den Anschluss eines externen Leistungsverstärkers
Phono-/RCA-Kabel, die an die 6.1-Vorverstärker-Ausgänge an der
Rückseite angeschlossen werden.
Stellen Sie die Einstellung Pre Out (Verstärkerausgang) im OSD-Menü
Output Setup (Ausgangseinstellung) auf 'Pre Out' statt auf 'Normal'. Das
schaltet die internen Leistungsverstärker stumm, da sie nicht verwendet
werden.
azur 540R V2.0
TV/Mon Out
S-Video In
Optical In
Optical
AV Receiver
Out
Video 2
Video 1
DVD
CD
Video 1/Video 2 DVD
FM 75Ω
CD
Video 1/Video 2
DVD
AM
Loop
300Ω
This device
complies with
part 15 of
Video 2
Video 1
DVD
FCC rules
Tuner
Composite Video In
Coax In
Coax In
Coax Out
Manufactured
Audio In
Tape
L
in an ISO9002
approved facility
L
L
Caution / Avis /Achtung
Risk of electric shock
Do not open
R
R
Risque de choc electrique
Ne pas ouvrir
R
Vorm öffnen des gërates
CD/Aux
Video 2
Video 1
DVD
Tape Play Tape Rec
Netzstecker ziehen
Phonokabel (2RCA-2RCA)
Leistungsverstärker
Component Video In
Component Video Out
DVD
Video 1/Video 2
Designed in London, England
www.cambridge-audio.com
Reset
Cr/Pr
Cb/Pb
Y
Cr/Pr
Cb/Pb
Y
Cr/Pr
Cb/Pb
Y
On
Control
Bus
Power
Sur
Left
Left
Off
In
Power AC
SL
SB
SL
L
Cen
C
Sur
Right
Right
Sur
Centre
Power Rating:
230V AC
Back
Max Power Consumption
SR
SW
SB
SW
SR
R
6.1 Direct In
6.1 Preamp Out
Speaker Impedance 4-8 Ohms
Serial No. label fitted on underside
EINGÄNGE AN DER VORDERSEITE
Der Video-3-Eingang an der Vorderseite dient für vorübergehende
Anschlüsse an Spielekonsolen etc. Entfernen Sie die Kappe, um auf die
Video-3-Eingänge zuzugreifen, und schließen Sie die Ausgänge einer
Spielekonsole oder einer Videokamera mit einem Composite-Video-Kabel
und einem Stereo-Phonokabel (RCA-RCA) an.
DVD
Video 1
Video 2
Video 3
Tuner FM/AM Tape/MD/CDR
Stereo
Dolby Digital EX/
Pro Logic II/
DTS ES
Neo 6
50Hz
:
615W
540R V2.0 AV-Receiver
Volume
CD/Aux
6.1 Direct
Video
Left
DSP
Input
Mode
Mode
Video 3 inputs
Composite
-Video-
Kabel
Spielekonsole (oder
Videokamera)
Azur-AV-Receiver 49
azur
540R
AV Receiver
Right
Stereo-
Phonokabel
(RCA-RCA)
