Vaillant ecoTEC plus VC 406/5-5 LL-DE Montageanleitung Seite 8

▶
Schachtaufsatz aus Kunststoff (PP) montieren
(→ Seite 29)
▶
Schachtaufsatz aus Edelstahl Art.-Nr. 0020021007 auf
starre Abgasleitung montieren (→ Seite 32)
▶
Schacht-/Wandanschluss montieren (→ Seite 19)
▶
Produkt anschließen (→ Seite 46)
3.1.6 Schachtanschluss an Luft-Abgas-Systeme
80/125
▶
Anschluss an Luft-Abgas-System montieren (→ Seite 44)
▶
Produkt an Luft-Abgas-System anschließen (→ Seite 44)
3.1.7 Schachtanschluss an Abgasleitung für
Unterdruck
80/125
▶
Schachtanschluss montieren (→ Seite 45)
▶
Produkt an Abgasleitung für Unterdruck anschließen
(→ Seite 45)
3.1.8 Schachtanschluss an flexible oder starre
Abgasleitung DN 80 (PP) mit getrennter
Luftzufuhr
DN 80
80/125
▶
Starre Abgasleitung DN 80 montieren (→ Seite 18)
▶
Flexible Abgasleitung montieren (→ Seite 20)
▶
Schachtaufsatz aus Kunststoff (PP) montieren
(→ Seite 29)
▶
Schachtaufsatz aus Edelstahl Art.-Nr. 0020021007 auf
starre Abgasleitung montieren (→ Seite 32)
▶
Verbrennungsluftzuführung montieren (→ Seite 43)
8
3.1.9
▶
3.1.10 Senkrechte Dachdurchführung durch Flach-
▶
▶
3.1.11 Waagerechte Wand-/Dachdurchführung
▶
DN 80
3.2
▶
80/125
Schachtanschluss an starre Abgasleitung
DN 80 (PP) mit getrennter Luftzufuhr
80/125
Nicht-konzentrischen Anschluss an starre Abgasleitung
DN 80 (PP) montieren (→ Seite 27)
und Schrägdächer
80/125
Schrägdachdurchführung montieren (→ Seite 40)
Flachdachdurchführung montieren (→ Seite 40)
80/125
Montage vorbereiten (→ Seite 40)
▶
Wanddurchführung montieren (→ Seite 41)
▶
Dachdurchführung montieren (→ Seite 41)

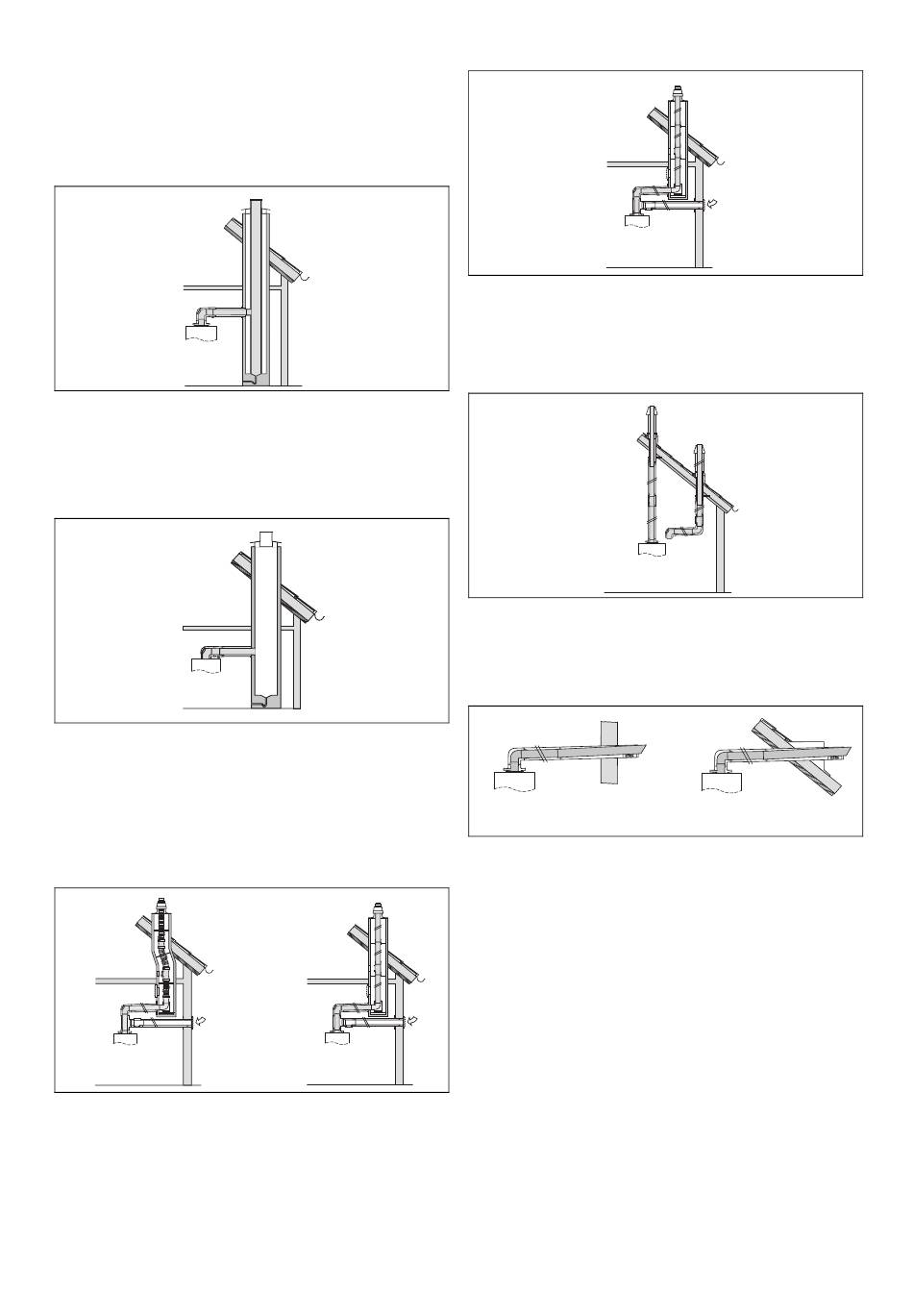

Montagemöglichkeiten Luft-Abgas-System
konzentrisch (Edelstahl) ⌀ 80/125 mm
Beachten Sie die maximalen Rohrlängen im Kapitel Sys-
tembedingungen.
Montageanleitung Luft-Abgas-Führung 0020281891_01
DN 80
80/125
