Vaillant ecoTEC plus VC 406/5-5 LL-DE Montageanleitung Seite 44

5. Verbinden Sie die Trennvorrichtung mit dem Zuluftan-
schluss- T-Stück. Diese Stelle dient später als Trenn-
stelle.
6. Montieren Sie die Luftschelle (7) der Trennvorrichtung.
7. Verlegen Sie Verlängerungen und Rohre bis zum Zu-
luftanschluss-T-Stück. Beginnen Sie am Luftansaug-
stück (1).
8. Verbinden Sie alle Trennstellen mit Luftschellen.
(→ Seite 48)

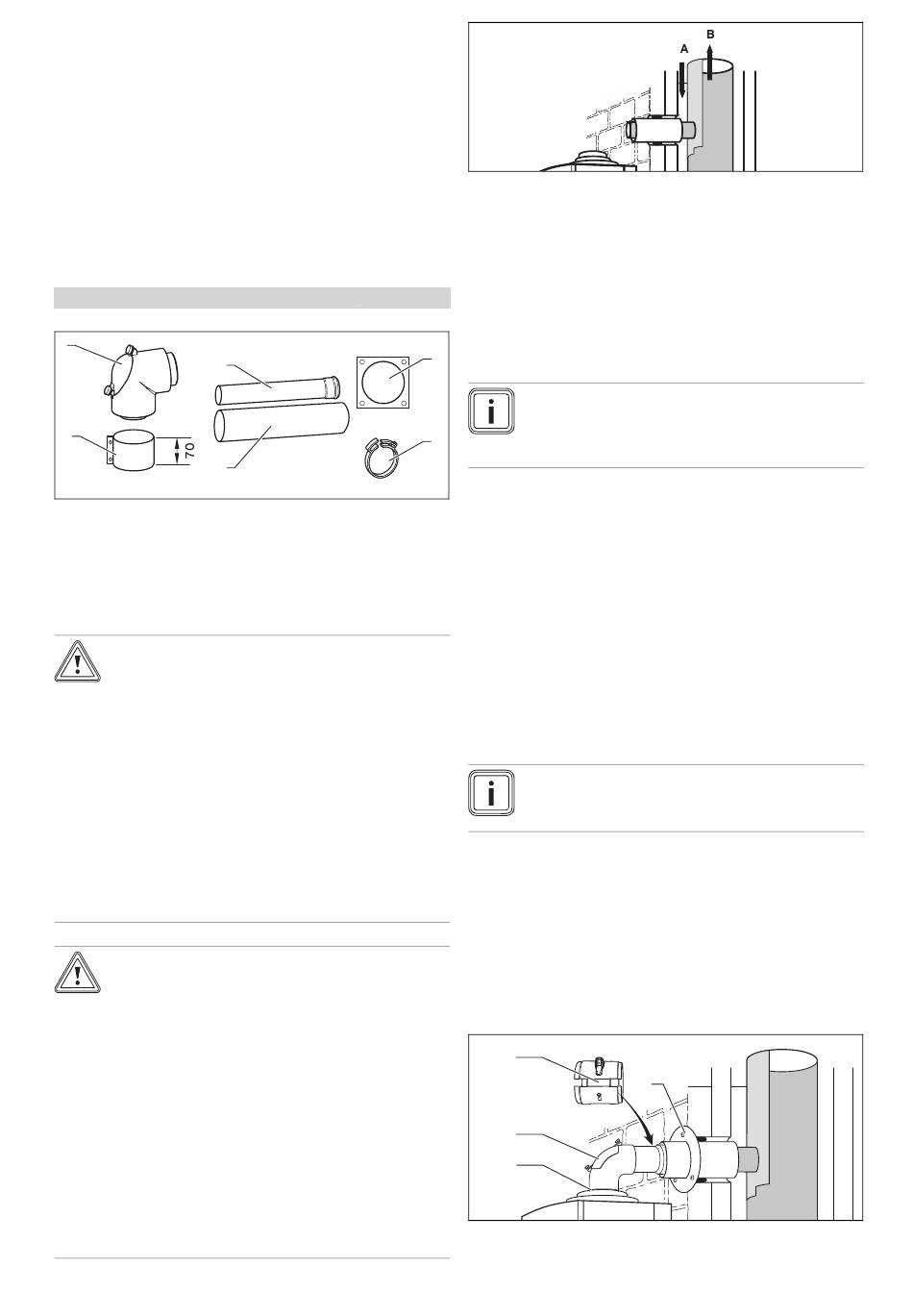

6.8 Konzentrischen Anschluss an Luft-Abgas-
System für Unterdruck montieren
6.8.1 Lieferumfang Art.-Nr. 303208
Gültigkeit: Luft-Abgas-System ⌀ 80/125 mm
1
3
2
4
1 Revisionsbogen
2 70-mm-Luftschelle (2 x)
3 Abgasrohr
6.8.2 Anschluss an Luft-Abgas-System montieren
Vorsicht!
Beschädigungsgefahr für das Produkt!
Im senkrechten Teil der Abgasanlage darf
kein Überdruck auftreten, da in diesem Fall
der Brenner pulsieren kann und das Produkt
beschädigt wird. Das Produkt ist für diese Be-
triebsweise nicht geeignet und nicht geprüft.
▶
Führen Sie einen Funktionsnachweis
der senkrechten Abgasleitung nach
EN‑13384 mit den Angaben von Abgas-
temperatur und Abgasmassenstrom aus
der Installationsanleitung des Produkts
durch.
Vorsicht!
Beschädigungsgefahr für die Bausub-
stanz!
Die statische und die brandschutztechnische
Funktion der Schachtwand können durch
Befestigungen beeinträchtigt werden.
▶
Bringen Sie keine Befestigungen mit
Schrauben, Dübeln usw. unmittelbar
an der Schachtwand des Luft-Abgas-
Systems an.
▶
Bringen Sie Befestigungen an einer Vor-
mauerung oder seitlich an der Wand an.
▶
Beachten Sie die Vorgaben des Herstel-
lers des Luft-Abgas-Systems.
44
5
6
4 Luftrohr
5 Mauerrosette
6 Fixierschelle
A Luft
▶
Erstellen Sie am Luft-Abgas-System einen Anschluss für
raumluftabhängige Betriebsweise.
–
Anschlusshöhe des Produkts (inklusive Anschluss-
stück für Luft-Abgas-Führung und Revisionsbogen),
siehe Installationsanleitung des Produkts.
6.8.3 Anschluss an Luft-Abgas-System aus
Keramik montieren
Hinweis
Luft-Abgas-Systeme aus Keramik sind meist mit
Gummidichtmuffen ausgestattet und haben am
luftseitigen Anschluss einen Rohranschlag.
1. Damit das Abgasrohr in die Dichtung geschoben
werden kann, trennen Sie die Muffe am Abgasrohr ab.
2. Beachten Sie beim Kürzen des Luftrohrs, dass Sie das
Ende mit dem Abstandshalter nicht abtrennen.
3. Klemmen Sie die beiliegende Fixierschelle um das
Abgasrohr.
–
Die Fixierschelle muss das Abgasrohr nach dem
Einsetzen in die Abgasmuffe des Luft-Abgas-Sys-
tems am Abstandshalter des Luftrohrs abstützen.
So verhindern Sie ein Hineinschieben in den Ab-
gasschacht.
6.8.4 Anschluss an Luft-Abgas-System aus Metall
montieren
Hinweis
Luft-Abgas-Systeme aus Metall weisen abgassei-
tig zylindrische Stutzen auf.
1. Setzen Sie das konzentrische Abgasrohr mit Muffe ein.
2. Achten Sie darauf, dass das Abgasrohr bei dieser
Montage mit dem Abstandshalter im Luftrohr arretiert
ist. Auf die Rohrschelle können Sie dabei verzichten.
3. Bei Luft-Abgas-Systemen aus Metall ohne Muffe müs-
sen Sie mit Mörtel das Luftrohr befestigen und den
Schacht verschließen.
6.8.5 Produkt an Luft-Abgas-System anschließen
1
4
2
3
1. Schieben Sie die Mauerrosette (4) auf das Luftrohr.
Montageanleitung Luft-Abgas-Führung 0020281891_01
B Abgas
