Vaillant ecoTEC plus VC 406/5-5 LL-DE Montageanleitung Seite 31

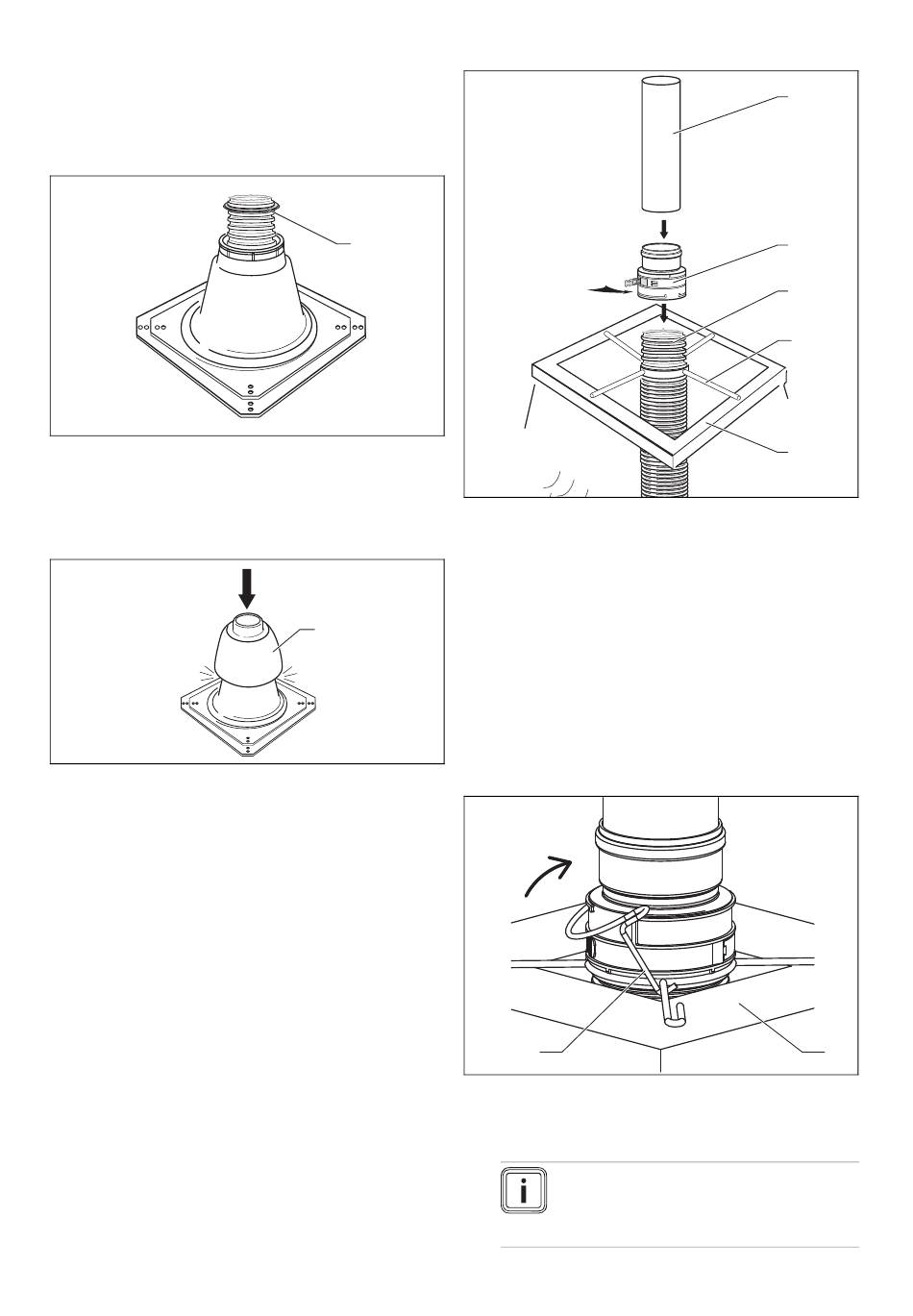

6.3.3 Schachtaufsatz aus Kunststoff (PP) der
flexiblen Abgasleitung montieren
1. Dichten Sie den Mündungsrand mit Silikon ab.
2. Befestigen Sie den Fuß des Schachtaufsatzes
(→ Seite 29).
3. Bei Bedarf können Sie den Fuß des Schachtaufsatzes
mit einer Säge verkleinern.
4. Kürzen Sie jetzt die flexible Abgasleitung mit einer
Säge oder einer Schere in einer Rille so, dass 4 bis
5 Rillen über den Rand des Fußes hinausragen.
5. Montieren Sie die Dichtung (1) in der obersten unbe-
schädigten Rille der Abgasleitung.
6. Stülpen Sie die Haube des Schachtaufsatzes (1) über
das obere Ende der flexiblen Abgasleitung mit Dich-
tung.
7. Drücken Sie die Haube auf den Fuß auf, bis sie hörbar
einrastet.
0020281891_01 Montageanleitung Luft-Abgas-Führung
6.3.4
1
1.
2.
3.
1
4.
5.
6.
7.
Schachtaufsatz der flexiblen Abgasleitung
DN 100 montieren
Schieben Sie das Montagekreuz (4) über die Abgaslei-
tung (3) auf die Schachtwange.
Kürzen Sie die flexible Abgasleitung mit einer Säge
oder einer Schere in einer Rille so, dass 4 bis 5 Rillen
über das Montagekreuz hinausragen.
Montieren Sie die Dichtung in der obersten unbeschä-
digten Rille der Abgasleitung.
Schieben Sie das Verbindungsstück mit Muffe (2) bis
zum Anschlag auf die Abgasleitung.
Befestigen Sie das Verbindungsstück mit den Klickver-
schlüssen.
◁
Die Abgasleitung hängt im Montagekreuz.
Stecken Sie das Mündungsrohr (1) in das Verbin-
dungsstück (2).
7
6
Fixieren Sie bei schiefstehendem Mündungsrohr das
Verbindungsstück mit dem Bügel an dem Montage-
kreuz.
Hinweis
Den Bügel müssen Sie an der Seite positio-
nieren, zu der das Mündungsrohr gerichtet
werden muss.
1
2
3
4
5
5
