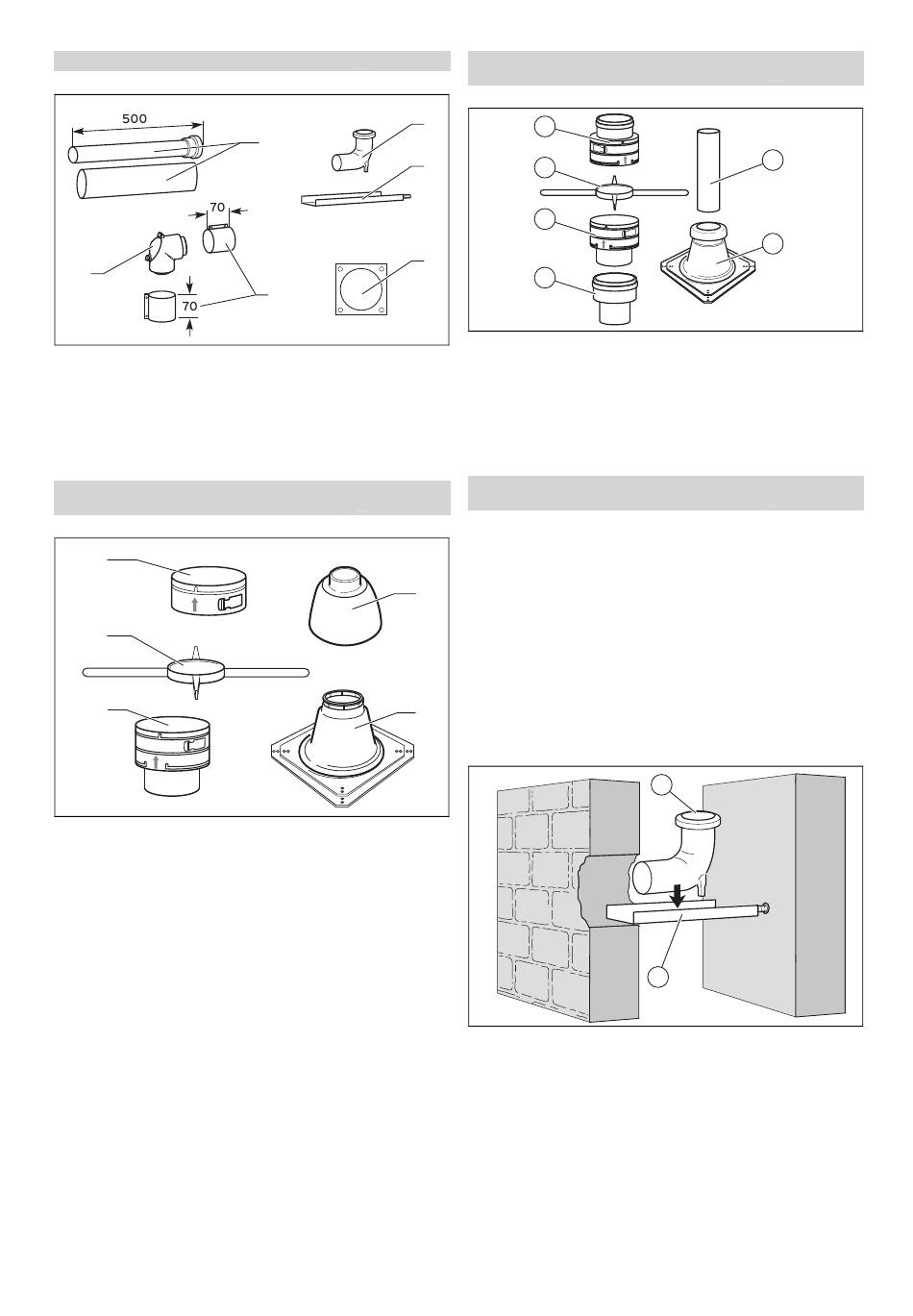

Vaillant ecoTEC plus VC 406/5-5 LL-DE Montageanleitung Seite 22

6.2.2.3 Lieferumfang Art.-Nr. 303250
Gültigkeit: Luft-Abgas-System ⌀ 80/125 mm
5
1 Stützbogen
2 Auflageschiene
3 Mauerrosette
6.2.2.4 Lieferumfang Art.-Nr. 303510
Gültigkeit: Luft-Abgas-System ⌀ 80/125 mm UND Flexible Abgasleitung
DN 80
5
4
3
1 Schachtaufsatz (Haube)
2 Schachtaufsatz (Fuß)
3 Einsteckelement
22
1
6
2
3
4
4 70-mm-Luftschelle (2 x)
5 Revisionsbogen
6 0,5-m-Verlängerung
1
2
4 Montagekreuz
5 Anschlussring
6.2.2.5 Lieferumfang Art.-Nr. 3303516
Gültigkeit: Luft-Abgas-System ⌀ 80/125 mm UND Flexible Abgasleitung
DN 100
4
3
2
1
1 Übergangsstück
⌀ 80 mm - ⌀ 100 mm
2 Einsteckelement
3 Montagekreuz
6.2.2.6 Montagehinweise
Gültigkeit: Luft-Abgas-System ⌀ 80/125 mm UND Flexible Abgasleitung
DN 80
1. Montieren Sie die flexible Abgasleitung wie beschrie-
ben. Der Anschlussring wird jedoch durch das Verbin-
dungsstück mit Muffe ersetzt.
2. Wenn Sie den Schachtaufsatz aus Edelstahl (Art.-Nr.
0020025741) montieren wollen, dann verwenden Sie
das Set Art.- Nr. 0020021008. Das Set enthält: Ein-
steckelement, Montagekreuz, Verbindungsstück mit
Muffe.
3. Montieren Sie den Schachtaufsatz aus Edelstahl auf
die flexible Abgasleitung. (→ Seite 33)
6.2.2.7 Auflageschiene und Stützbogen montieren
1. Legen Sie den Installationsort fest.
2. Stemmen Sie einen ausreichend großen Durchbruch in
den Schacht.
3. Bohren Sie ein Loch in die hintere Schachtwange.
4. Kürzen Sie ggf. die Auflageschiene (2).
5. Befestigen Sie den Stützbogen (1) so auf der Auflage-
schiene, dass nach dem Einbau die Abgasleitung mittig
im Schacht angeordnet ist.
6. Setzen Sie die Auflageschiene mit dem Stützbogen in
den Schacht ein.
Montageanleitung Luft-Abgas-Führung 0020281891_01
6
5
4 Verbindungsstück mit
Muffe
5 Schachtaufsatz
6 Mündungsrohr
1
2
2
