Vaillant ecoTEC plus VC 406/5-5 LL-DE Montageanleitung Seite 23

–
Den Stützbogen können Sie in den meisten Fällen
mit den Verlängerungen von oben herablassen.

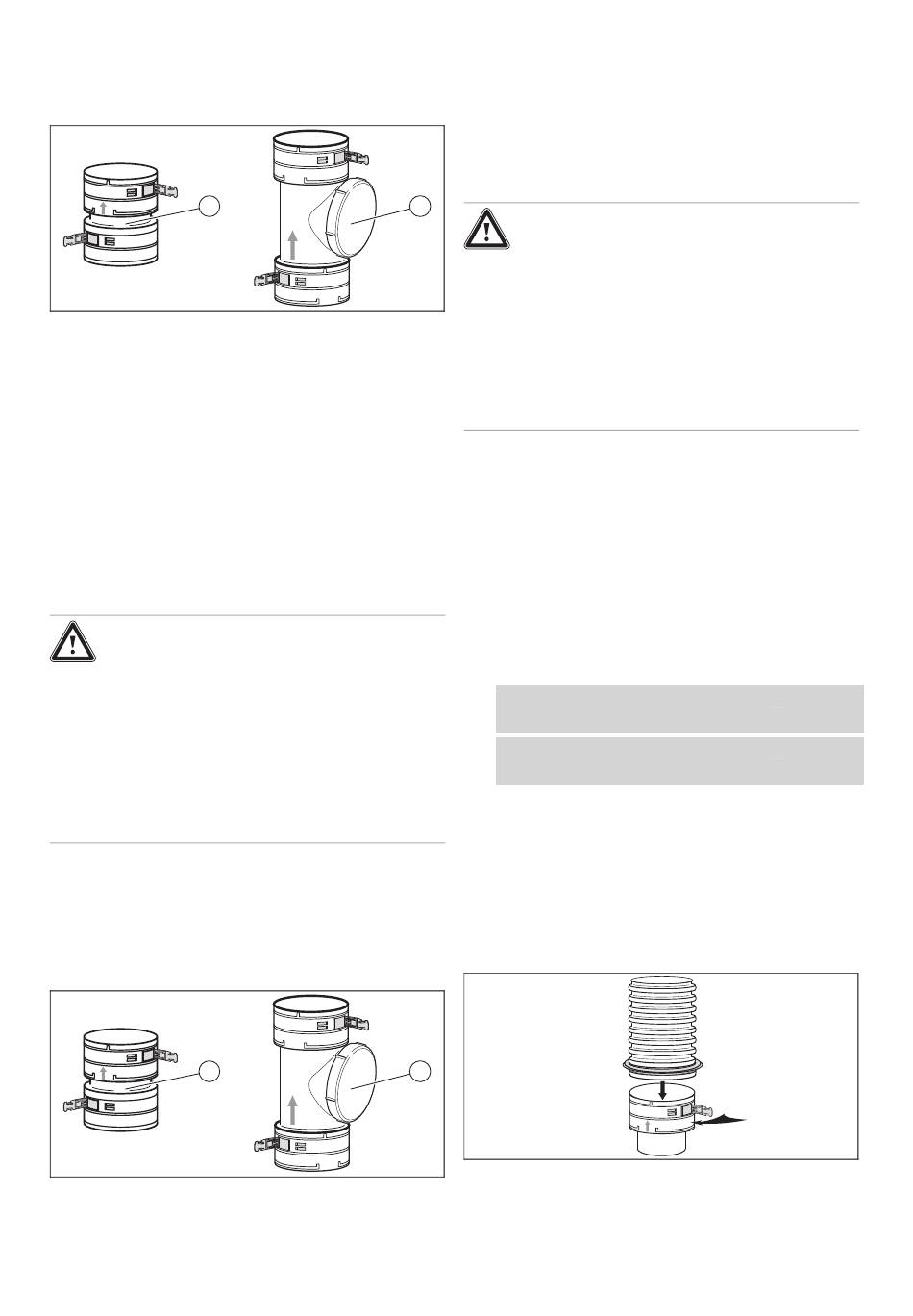

6.2.2.8 Verbindungs- und Reinigungselemente
einsetzen
1
1 Verbindungselement
1. Anstatt die Gesamtlänge der flexiblen Abgasleitung mit
einem einzigen Stück zu überwinden, können Sie meh-
rere Teilstücke einsetzen und mit Verbindungselemen-
ten oder einem Reinigungselement verbinden.
–
Verbindungselement: DN 80: Art.- Nr. 303512,
DN 100: Art.- Nr. 303518
–
Reinigungselement: DN 80: Art.-Nr. 303511,
DN 100: Art.-Nr. 303517
2. Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
3. Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Stehendes Kondensat kann die Dichtungen
beschädigen.
▶
Beachten Sie die Einbaurichtung des Rei-
nigungselements und des Verbindungs-
elements (Markierung), damit die Dichtun-
gen nicht durch stehendes Kondensat be-
schädigt werden.
4. Schieben Sie das Ende der Abgasleitung bis zum An-
schlag in das Element.
5. Befestigen Sie das Element mit den Klickverschlüssen.
6.2.2.9 Verbindungs- und Reinigungselemente
einsetzen
1
1 Verbindungselement
1. Anstatt die Gesamtlänge der flexiblen Abgasleitung mit
einem einzigen Stück zu überwinden, können Sie meh-
0020281891_01 Montageanleitung Luft-Abgas-Führung
2
2 Reinigungselement
2
2 Reinigungselement
rere Teilstücke einsetzen und mit Verbindungselemen-
ten oder einem Reinigungselement verbinden.
–
Verbindungselement: DN 100: Art.- Nr. 303518
–
Reinigungselement: DN 100: Art.-Nr. 303517
2. Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
3. Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Stehendes Kondensat kann die Dichtungen
beschädigen.
▶
Beachten Sie die Einbaurichtung des Rei-
nigungselements und des Verbindungs-
elements (Markierung), damit die Dichtun-
gen nicht durch stehendes Kondensat be-
schädigt werden.
4. Schieben Sie das Ende der Abgasleitung bis zum An-
schlag in das Element.
5. Befestigen Sie das Element mit den Klickverschlüssen.
6.2.2.10 Flexible Abgasleitung DN 80/DN 100 im
Schacht montieren
1. Bestimmen Sie die Gesamtlänge der flexiblen Abgas-
leitung von der Schachtmündung (5) bis zum Stütz-
bogen (12).
2. Legen Sie zunächst die Gesamtlänge nur überschlägig
fest. Addieren Sie dazu einen Sicherheitszuschlag je
Versatz:
Bedingung: Bei geradem Schacht
– Versatzmaß: ≥ 50 cm
Bedingung: Bei versetztem Schacht
– Versatzmaß: ≥ 70 cm
3. Montieren Sie bei Bedarf zuerst Verbindungs- (9) und
Reinigungselemente (6).
4. Kürzen Sie die Abgasleitung mit einer Säge oder einer
Schere in einer Rille auf die erforderliche Länge.
–
Kürzen Sie die flexible Abgasleitung erst dann,
wenn Sie die Abgasleitung an der Schachtmün-
dung befestigen.
5. Montieren Sie die Dichtung in der untersten unbeschä-
digten Rille der Abgasleitung.
6. Schieben Sie das untere Ende der Abgasleitung bis
zum Anschlag in das Einsteckelement.
7. Befestigen Sie das Einsteckelement mit den Klickver-
schlüssen.
23
