6. Stecken Sie das Abgasrohr einer Verlängerung (5) in
das Verbindungsstück mit Muffe (7).
7. Montieren Sie die senkrechte Dachdurchführung nach
den Anweisungen folgender Kapitel:
8. Montieren Sie die Dachdurchführung durch Schrägdä-
cher. (→ Seite 40)
9. Montieren Sie den Schachtanschluss für raumluft-
unabhängige Betriebsweise. (→ Seite 20)
10. Schließen Sie das Produkt an den Zuluft-Abgas-An-
schluss an. (→ Seite 46)
6.2.4 Konzentrische Luft-Abgas-Leitung
montieren
Zur Montage der konzentrischen Luft-Abgas-Leitung im
Schacht wird zunächst der Schachtdurchbruch hergestellt
und die Auflageschiene mit dem Stützbogen montiert.
Anschließend wird die Leitung im Schacht montiert.

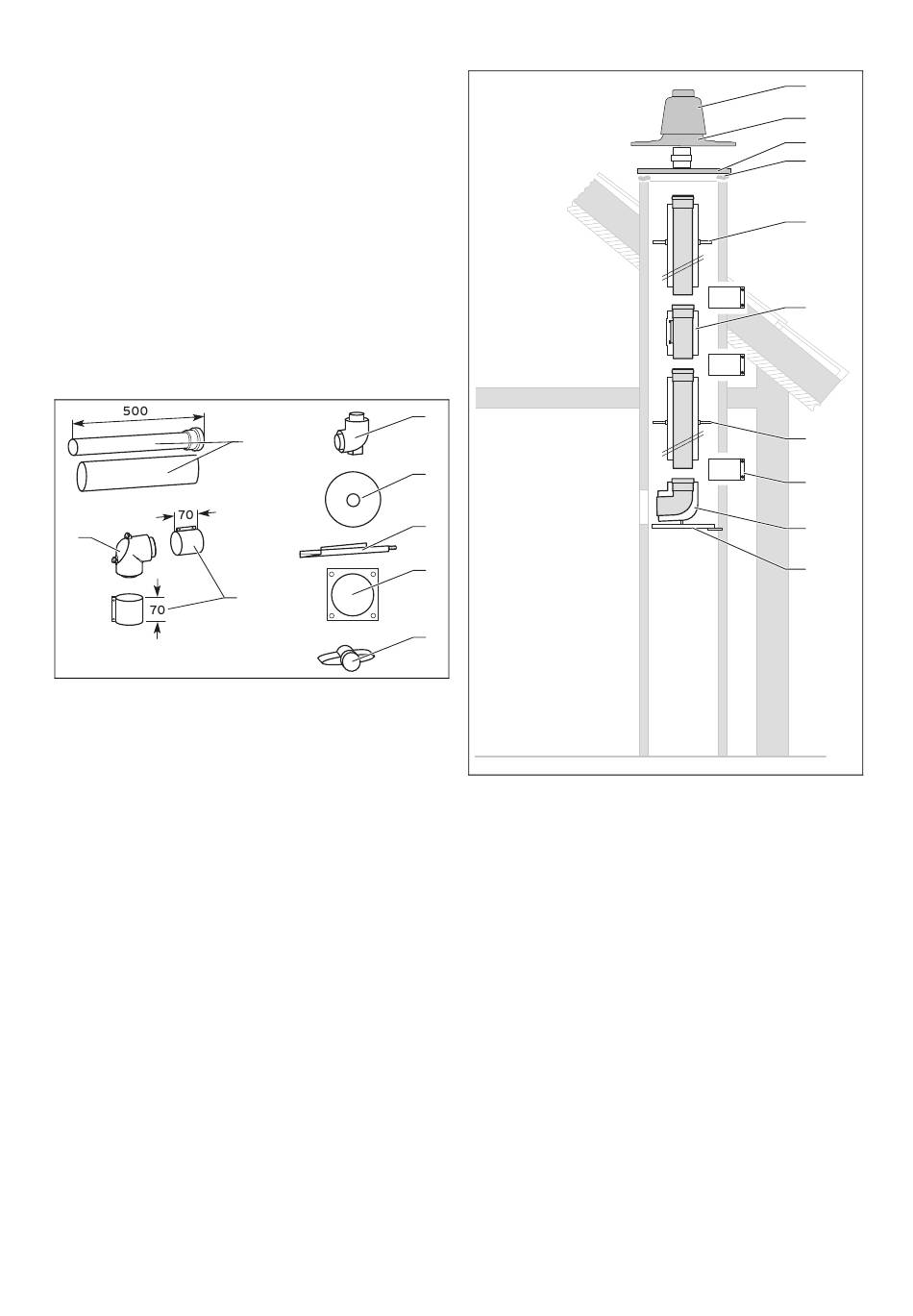

6.2.4.1 Lieferumfang Art.-Nr. 303220
7
1 Stützbogen
2 Abdichtplatte
3 Auflageschiene
4 Mauerrosette
26
8
6
5 Abstandshalter
6 70-mm-Luftschelle (2 x)
7 Revisionsbogen
8 0,5-m-Luft-Abgas-Rohr
6.2.4.2 Konzentrische Luft-Abgas-Leitung im
Schacht montieren
1
2
3
4
5
1 Haube des Schachtauf-
satzes
2 Fuß des Schachtaufsat-
zes
3 Abdichtplatte
4 Mündungsrand des
Schachtes
1. Legen Sie den Installationsort fest.
2. Stemmen Sie einen ausreichend großen Durchbruch.
3. Bohren Sie ein Loch in die hintere Schachtwange.
4. Kürzen Sie ggf. die Auflageschiene (9).
5. Befestigen Sie den Stützbogen (8) so auf der Auflage-
schiene, dass nach dem Einbau das Abgasrohr mittig
im Schacht angeordnet ist.
6. Montieren Sie die Auflageschiene (9) und den Stütz-
bogen (8) im Schacht.
7. Montieren Sie mit Hilfe eines Seils die Abgasleitung
in benötigter Länge von der Schachtmündung ausge-
hend nach unten. Bauen Sie dabei eine geeignete Re-
visionsöffnung (6) ein.
8. Setzen Sie zur Verbindung der Teile jeweils eine Luft-
rohrschelle (7).
Montageanleitung Luft-Abgas-Führung 0020281891_01
1
2
3
4
5
6
5
7
8
9
5 Abstandshalter
6 Revisionsöffnung
7 Luftschelle
8 Stützbogen
9 Auflageschiene
