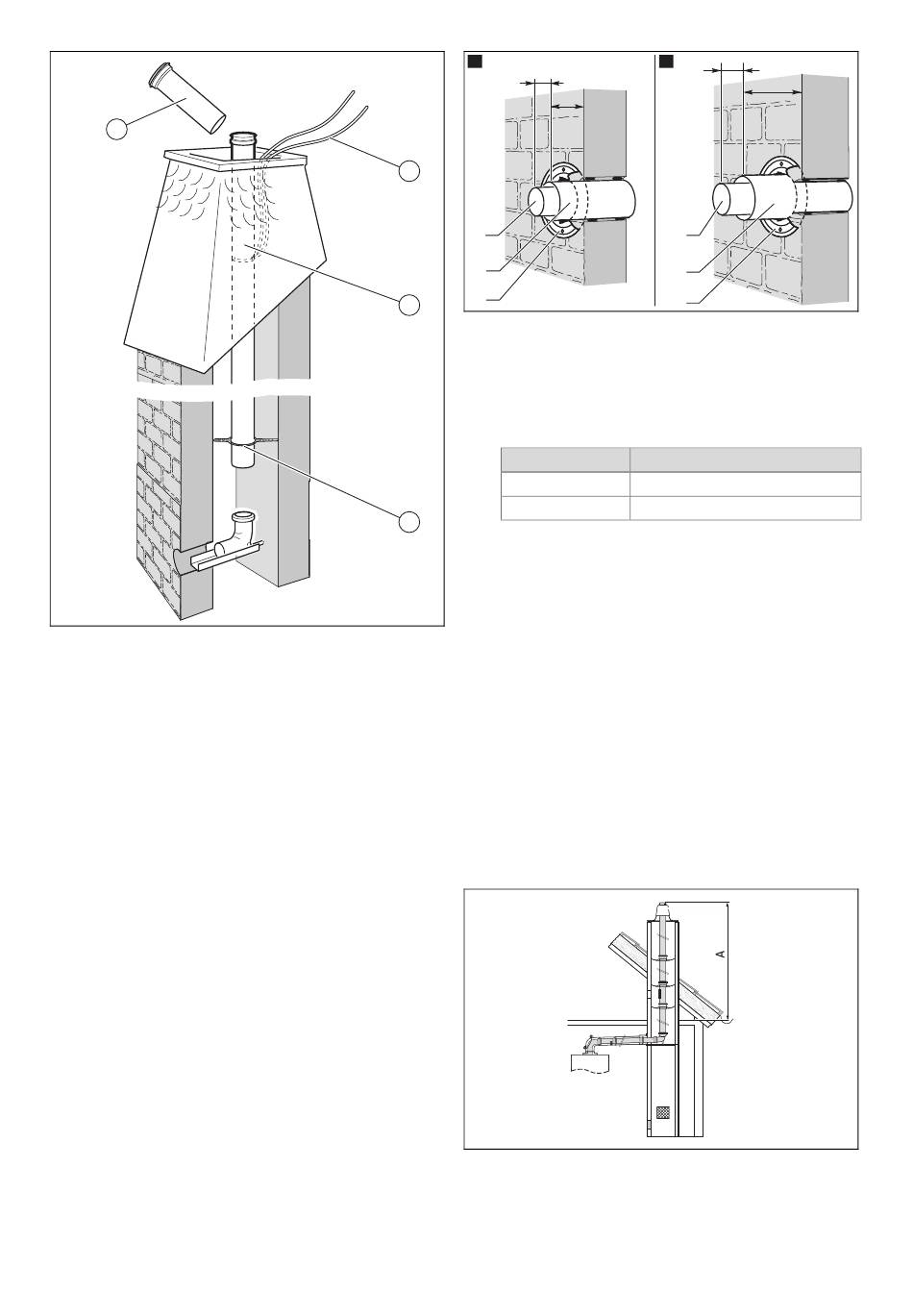

6.2.1.3 Starre Abgasleitung im Schacht montieren
1
1.
Lassen Sie das erste Abgasrohr (3) mit Hilfe eines
Seils (2) so weit herunter, bis Sie das nächste Abgas-
rohr (1) aufstecken können.
2.
Schieben Sie in Abständen von max. 5 m je einen Ab-
standshalter (4) auf die Abgasrohre.
–
Bauen Sie keine Abstandshalter ein bei Schäch-
ten mit einem Durchmesser zwischen 113 mm
und 120 mm bzw. mit einer Seitenlänge zwischen
100 mm und 110 mm.
3.
Wenn Sie eine Revisionsöffnung in die starre Abgaslei-
tung eingesetzt haben, dann setzen Sie zusätzlich vor
und hinter der Revisionsöffnung je einen Abstandshal-
ter.
4.
Wiederholen Sie das Zusammenstecken der Rohre
so oft, bis Sie das unterste Rohr in den Stützbogen
stecken können und das oberste Rohr die Montage
des Schachtaufsatzes erlaubt.
–
Die Muffenseite der Abgasrohre muss immer nach
oben zeigen.
5.
Entfernen Sie das Seil aus dem Schacht.
6.
Montieren Sie den Schachtaufsatz aus Kunststoff (PP).
(→ Seite 29)
Alternative :
7.
▶
Montieren Sie den Schachtaufsatz aus Edelstahl
auf die starre Abgasleitung. (→ Seite 32)
0020281891_01 Montageanleitung Luft-Abgas-Führung
6.2.1.4 Schacht-/Wandanschluss montieren
a
A
B
2
3
2
1
3
a
Raumluftunabhängige
Betriebsweise
b
Raumluftabhängige
Betriebsweise
1.
Kürzen Sie das Abgasrohr (3) auf Länge und stecken
Sie es auf den Stützbogen.
Maß
A
B
4
Schachtanschluss für raumluftabhängige Betriebs-
weise montieren
2.
Befestigen Sie das Abgasrohr mit Mörtel und lassen
Sie den Mörtel aushärten.
3.
Kürzen Sie das Luftrohr (2) auf Länge. Trennen Sie
dabei nicht das Ende mit der Arretiervorrichtung ab,
da die Zentrierung über die Arretiervorrichtung, die
Mauerrosette und die Luftrohrschelle erfolgt.
4.
Schieben Sie das Luftrohr bis zur Wand über das
Abgasrohr.
5.
Montieren Sie die Mauerrosette (1).
Montieren Sie die Verlängerungen ⌀ 80/125 mm.
6.
(→ Seite 47)
–
Eine der Verlängerungen muss die Verlängerung
mit Luftansaugöffnungen (Art.- Nr. 0020231968)
sein
–
Abstand der Luftansaugöffnungen vom Heizgerät:
max. 1,0 m
A
max. 5 m
b
A
B
3
2
1
1
Mauerrosette
2
Luftrohr
3
Abgasrohr
⌀ 80/125 mm
25
25
B
B
Schornsteinbelüftung
B
= 75 cm² (bei Ab-
min
gasleitungen DN 60),
125 cm² (bei Abgaslei-
tungen ≥ DN 80)
