Vaillant ecoTEC plus VC 406/5-5 LL-DE Montageanleitung Seite 7

2 Hinweise zur Dokumentation
2.1 Mitgeltende Unterlagen beachten
▶
Beachten Sie unbedingt die Installationsanleitung des
installierten Wärmeerzeugers.
2.2 Unterlagen aufbewahren
▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Die vorliegende Anleitung gilt ausschließlich für die in den
mitgeltenden Unterlagen genannten Wärmeerzeuger, nach-
folgend „Produkt" genannt.
3 Systemübersicht

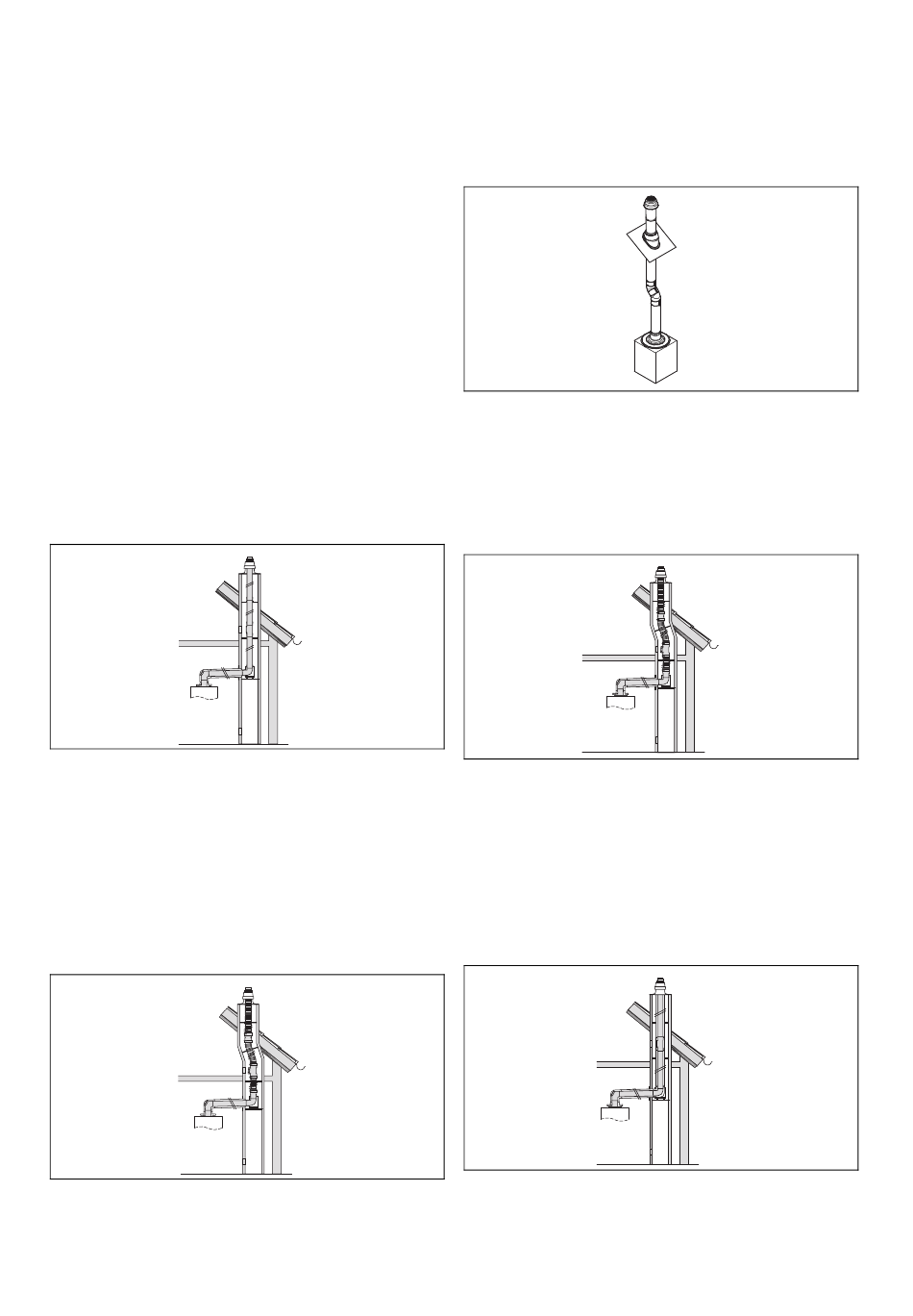

3.1 Montagemöglichkeiten Luft-Abgas-System
konzentrisch (PP) ⌀ 80/125 mm
▶
Beachten Sie die maximalen Rohrlängen im Kapitel Sys-
tembedingungen.
3.1.1 Schachtanschluss an starre Abgasleitung
DN 80 (PP)
80/125
▶
Starre Abgasleitung DN 80 montieren (→ Seite 18)
▶
Schachtaufsatz aus Kunststoff (PP) montieren
(→ Seite 29)
▶
Schachtaufsatz aus Edelstahl Art.-Nr. 0020021007 auf
starre Abgasleitung montieren (→ Seite 32)
▶
Schacht-/Wandanschluss montieren (→ Seite 19)
▶
Produkt anschließen (→ Seite 46)
3.1.2 Schachtanschluss an flexible Abgasleitung
DN 80 (PP)
80/125
▶
Flexible Abgasleitung montieren (→ Seite 20)
▶
Schachtaufsatz aus Kunststoff (PP) der flexiblen Abgas-
leitung montieren (→ Seite 31)
0020281891_01 Montageanleitung Luft-Abgas-Führung
DN 80
DN 80
▶
Schachtaufsatz aus Edelstahl auf flexible Abgasleitung
montieren (→ Seite 33)
▶
Schacht-/Wandanschluss montieren (→ Seite 19)
▶
Produkt anschließen (→ Seite 46)
3.1.3 Flexible Abgasleitung DN 80 im
abgetragenen Schacht mit senkrechter
Dachdurchführung
▶
Flexible Abgasleitung DN 80 im abgetragenen Schacht
mit senkrechter Dachdurchführung montieren
(→ Seite 25)
▶
Produkt anschließen (→ Seite 46)
3.1.4 Schachtanschluss an flexible Abgasleitung
DN 100 (PP)
80/125
▶
Flexible Abgasleitung montieren (→ Seite 20)
▶
Schachtaufsatz der flexiblen Abgasleitung DN 100 mon-
tieren (→ Seite 31)
▶
Schacht-/Wandanschluss montieren (→ Seite 19)
▶
Produkt anschließen (→ Seite 46)
3.1.5 Konzentrischer Schachtanschluss
⌀ 80/125 mm (PP) an konzentrische
Abgasleitung ⌀ 80/125 mm (PP)
80/125
▶
Konzentrische Luft-Abgas-Leitung montieren
(→ Seite 26)
DN 80
DN 100
80/125
