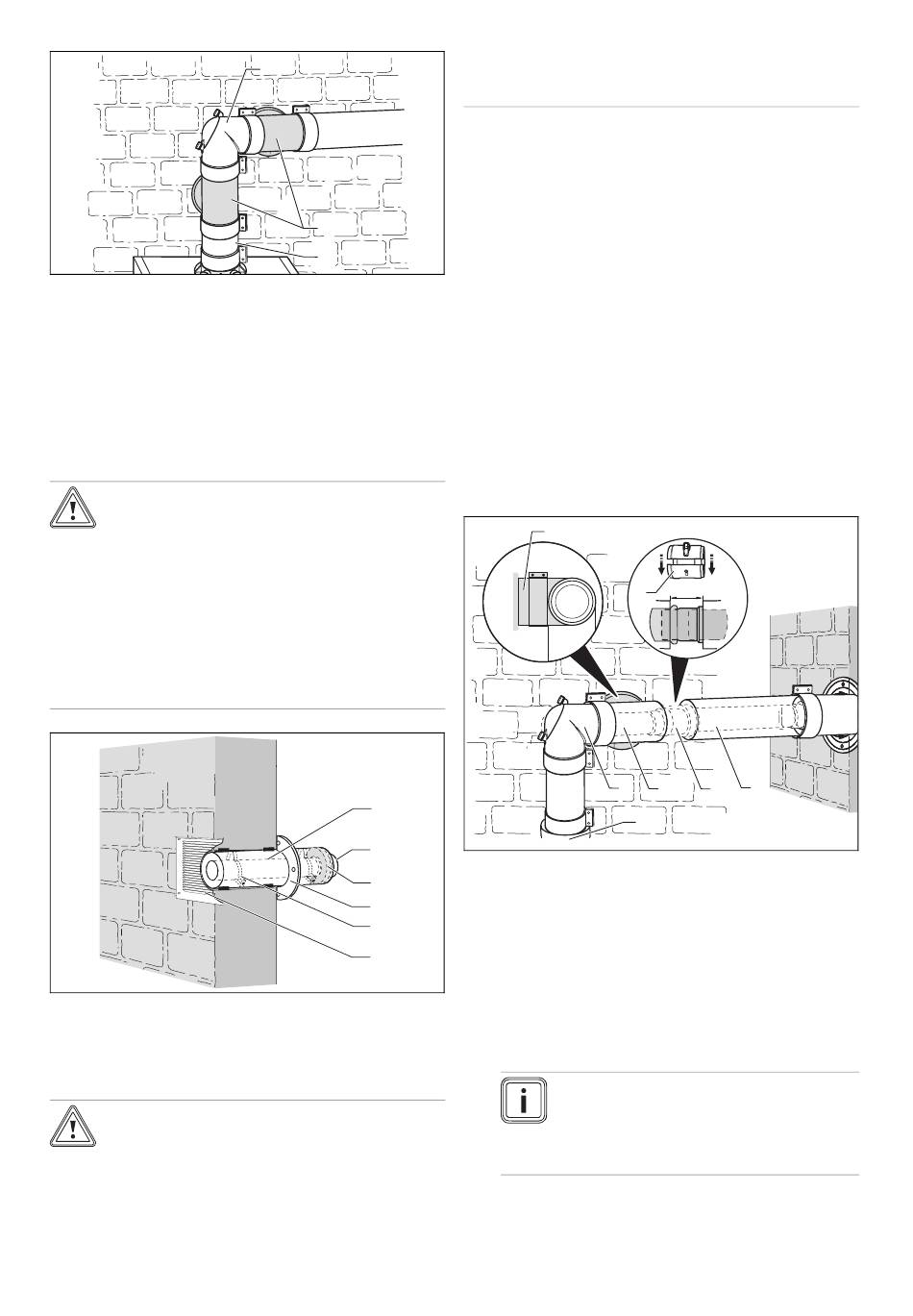

6.7.3 Anschlussmöglichkeiten
1 Erster Bogen
2 Luftanschluss-T-Stück
Sie haben zwei Möglichkeiten, das Luftanschluss-T-Stück zu
montieren:
–
A: Unmittelbar an den Produktanschluss oder
–
B: Nach dem ersten Bogen.
6.7.4 Luftansaugstück montieren
Vorsicht!
Beschädigungsgefahr für das Produkt!
Eintretendes Regenwasser kann das Produkt
beschädigen. Regenwasser kann zu Korro-
sion im Produkt führen.
▶
Verlegen Sie das Luftansaugstück mit
einem Gefälle von 2° nach außen, um den
Eintritt von Regenwasser in das Produkt
zu verhindern. 2° entsprechen einem Ge-
fälle von ca. 30 mm pro Meter Rohrlänge.
1 Luftansaugstück
2 Abgasmuffe
3 Dichtung
Vorsicht!
Beschädigungsfahr für das Produkt durch
unzulässige Verbrennung
Hohe Druckunterschiede zwischen Zuluft-
und Abgasöffnung können die Verbrennung
unzulässig beeinflussen.
0020281891_01 Montageanleitung Luft-Abgas-Führung
1
B
A
2
3
3 Produktanschluss
1
2
3
4
5
6
4 Mauerrosette
5 Abstandshalter
6 Zuluftgitter
▶
Montieren Sie die Öffnung für die Ver-
brennungsluftzufuhr und die Mündung der
Abgasanlage nur auf einer Seite des Firs-
tes.
1. Wählen Sie eine geeignete Position für das Luftan-
saugstück (1) in der Außenwand.
2. Bohren Sie dort ein Loch in die Außenwand.
–
Durchmesser: 130 mm
3. Setzen Sie das Luftansaugstück in die Bohrung so
ein, dass die Abgasmuffe (2) nach innen zeigt und
das konzentrische Rohr mit der Außenwand bündig
abschließt.
4. Verschließen Sie den Raum zwischen Wand und Luft-
ansaugstück, z. B mit Mörtel.
5. Dübeln Sie das Zuluftgitter (6) so an der Außenwand
an, dass die Lamellen schräg nach unten gerichtet sind
und kein Wasser eindringen kann.
6. Montieren Sie die Mauerrosette (4).
7. Wenn Sie das Luftansaugstück gekürzt haben, dann
setzen Sie die Dichtung (3) und den zweiten Abstands-
halter (5) wieder in den Ringspalt ein.
6.7.5 Verbrennungsluftzuführung montieren
1
7
3
1 Luftansaugstück
2 Anschlussstück für Luft-
Abgas-Führung
3 Revisionsbogen
1. Verbinden Sie den Revisionsbogen (3) mit dem An-
schlussstück für die Luft-Abgas-Führung.
2. Verbinden Sie das Zuluftanschluss-T-Stück (4) mit dem
Revisionsbogen.
Hinweis
Das Zuluftanschluss-T-Stück kann auch zwi-
schen dem Anschlussstück für die Luft-Ab-
gas-Führung (2) und dem Revisionsbogen
eingesetzt werden.
3. Stecken Sie die Trennvorrichtung (5) mit der Muffe bis
zum Anschlag auf die Verlängerung.
4. Verbinden Sie die Verlängerung (6) mit der Abgaslei-
tung.
82 - 84
6
4 5
2
4 Zuluftanschluss-T-Stück
5 Trennvorrichtung
6 Verlängerung
7 Luftschelle
