Vaillant ecoTEC plus VC 406/5-5 LL-DE Montageanleitung Seite 30

1
2
3
1 Haube
2 Fuß

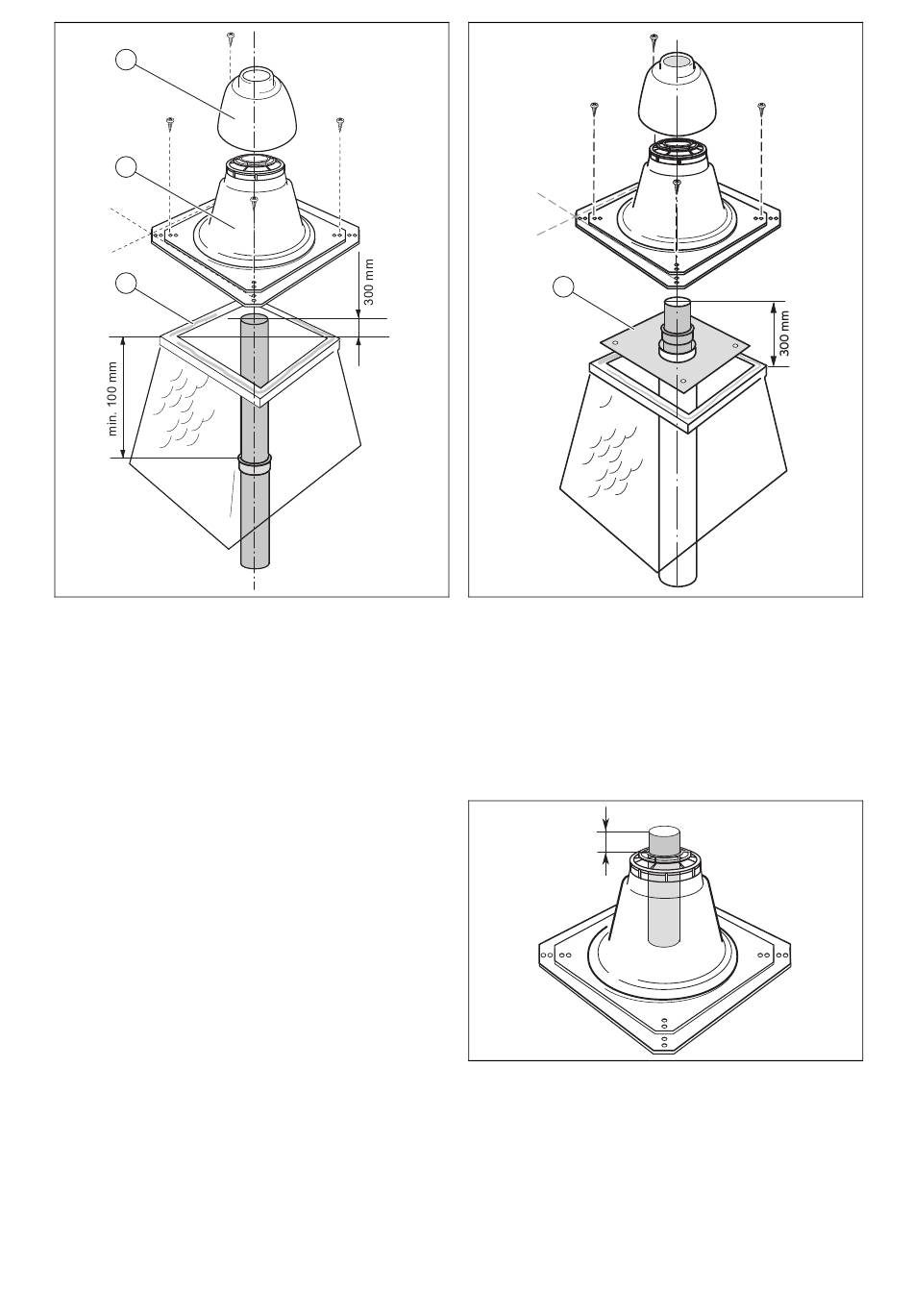

1. Wenn das oberste Abgasrohr eingesteckt ist, dann
entfernen Sie die Muffe des Rohrs und kürzen Sie das
Rohr auf die erforderliche Länge.
–
An der Schachtmündung müssen 300 mm überste-
hen.
30
3 Mündungsrand
4
2. Nur Konzentrische Abgasleitung: Montieren Sie die
Abdichtplatte (4) auf dem Mündungsrand.
3. Entgraten Sie das Abgasrohr.
4. Dichten Sie den Mündungsrand (3) des Schachts mit
Silikon ab.
5. Befestigen Sie den Fuß des Schachtaufsatzes
(→ Seite 29).
6. Bei Bedarf können Sie den Fuß des Schachtaufsatzes
mit einer Säge verkleinern.
60 mm
7. Kontrollieren Sie, ob über dem Fuß des Schachtaufsat-
zes 60 mm überstehen.
8. Klemmen Sie die Haube (1) des Schachtaufsatzes (2)
mit dem Einsteckende in das obere Ende der starren
Abgasleitung und drücken Sie sie fest ein.
