Vaillant ecoTEC plus VC 406/5-5 LL-DE Montageanleitung Seite 47

Rohrschellen darf höchstens das Längen-
maß der Verlängerung betragen, jedoch
nicht mehr als 2 m.
Gefahr!
Vergiftungsgefahr durch austretende Ab-
gase!
Die Abgasrohre der Luft-Abgas-Führung kön-
nen sich aufgrund von Wärmeausdehnung
bewegen und sich ggf. trennen.
▶
Arretieren Sie das Abgasrohr im
Abstandshalter des Luftrohrs.
Hinweis
Sie können für das getrennte Einkürzen von Luft-
und Abgasrohren die vormontierten Verlängerun-
gen ohne Werkzeug demontieren.

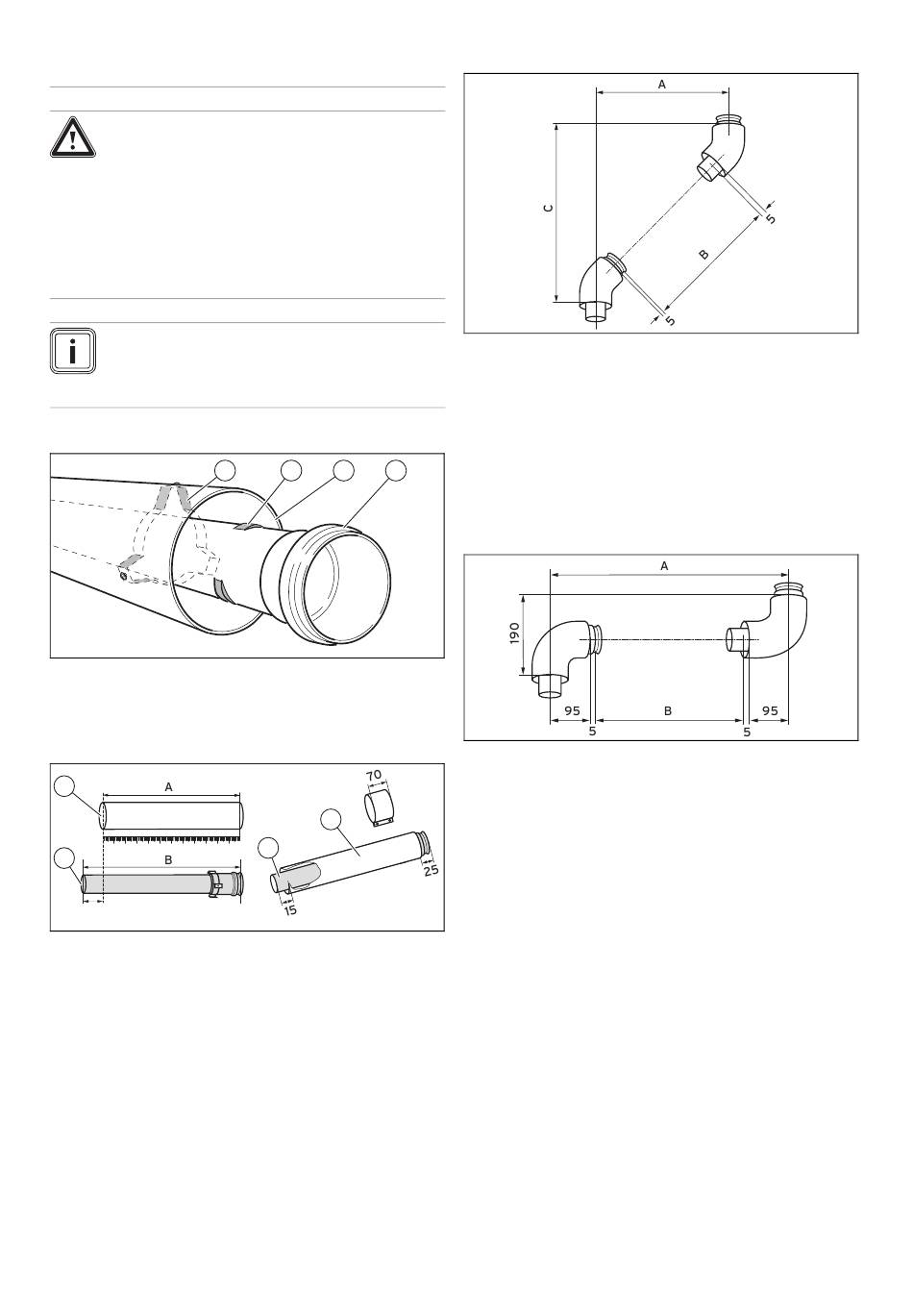

Verlängerungen (PP) ⌀ 80/125 mm montieren
4
1. Drehen Sie das Abgasrohr (1) in eine Position, die das
Durchschieben der am Kunststoffrohr vorhandenen
Absätze (3) durch den Abstandshalter (4) ermöglicht.
2. Ziehen Sie das Abgasrohr aus dem Luftrohr (2).
2
1
+ 40 mm
3. Messen Sie zuerst das erforderliche Luftrohrstück*(A)
aus, und errechnen Sie dann jeweils die zugehörige
Abgasrohrlänge (B):
–
Länge des Abgasrohrs: Länge des Luft-
rohrs + 40 mm
–
* Mindestlänge der Luftrohrverlängerung: 100 mm.
4. Kürzen Sie die Rohre mit Säge, Blechschere etc.
5. Arretieren Sie das Abgasrohr (1) nach dem Kürzen
wieder im Luftrohr (2).
0020281891_01 Montageanleitung Luft-Abgas-Führung
3 2 1
1.
2
1
2.
6.10.4 Versatzmaße von Bögen (weiß) berechnen
45°-Bögen
A Versatz
B Länge des Luftrohrs
–
Versatz (A):
–
85 bis 100 mm ohne Verlängerung möglich
–
101 bis 169 mm nicht möglich
– Länge Luftrohr (B) = Versatz (A) × 1,41 − 130 mm
–
Höhe (C) = Versatz (A) + 120 mm
87°-Bögen
A Versatz
–
Versatz (A):
–
190 bis 200 mm ohne Verlängerung möglich
–
201 - 299 mm nicht möglich
– Länge Luftrohr (B) = Versatz (A) − 200 mm
C Höhe
B Länge des Luftrohrs
47
