Vaillant ecoTEC plus VC 406/5-5 LL-DE Montageanleitung Seite 18

6 Montage
6.1 Montage und Installation vorbereiten
6.1.1 Abstand zu Bauteilen aus brennbaren
Baustoffen
Bei konzentrischer Luft-/Abgasleitung ist kein Abstand der
Luft-Abgas-Führung bzw. der zugehörigen Verlängerung von
Bauteilen aus brennbaren Baustoffen erforderlich, da bei
der Nennwärmeleistung des Produkts an den Oberflächen
angrenzender Bauteile keine höheren Temperaturen als
85 °C auftreten können.

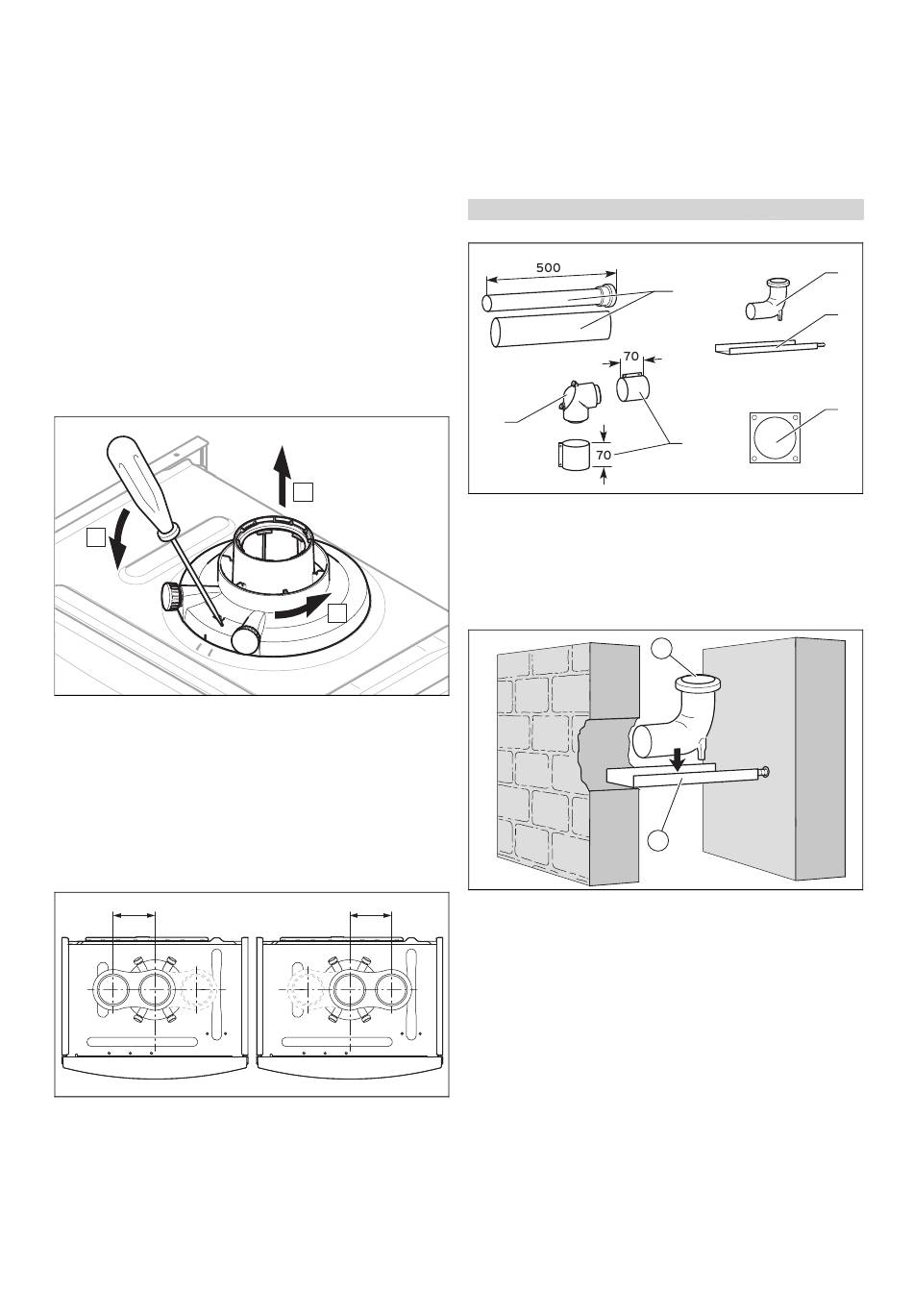

6.1.2 Anschlussstück wechseln
1. Rüsten Sie Produkte um, die an die Luft-Abgas-Füh-
rung ⌀ 80/80 mm angeschlossen werden sollen und
werksseitig mit dem Produktanschluss ⌀ 80/125 mm
ausgestattet sind.
Anschlussstück für Luft-Abgas-Führung demontie-
ren
A
2. Stecken Sie einen Schraubendreher in den Schlitz
zwischen den Messstutzen.
3. Drücken Sie den Schraubendreher vorsichtig nach
unten.
4. Drehen Sie das Anschlussstück bis zum Anschlag
gegen den Uhrzeigersinn und ziehen Sie es nach oben
ab.
Anschlussstück für getrennte Luft-Abgas-Führung
⌀ 80/80 mm montieren
120 mm
5. Setzen Sie das alternative Anschlussstück ein. Der
Anschluss für die Luftzufuhr kann zur linken oder zur
rechten Seite weisen. Achten Sie dabei auf die Rastna-
sen.
6. Drehen Sie das Anschlussstück im Uhrzeigersinn, bis
es einrastet.
18
6.2
6.2.1
Zur Montage der starren Abgasleitung im Schacht wird zu-
nächst der Schachtdurchbruch hergestellt. Danach wird die
Auflageschiene mit dem Stützbogen montiert. Anschließend
wird die Leitung im Schacht montiert.
6.2.1.1 Lieferumfang Art.-Nr. 303250
C
1
2
3
6.2.1.2 Auflageschiene und Stützbogen montieren
B
120 mm
1.
2.
3.
4.
5.
6.
Abgasleitung im Schacht montieren
Starre Abgasleitung DN 80 montieren
Gültigkeit: Luft-Abgas-System ⌀ 80/125 mm
5
Stützbogen
Auflageschiene
Mauerrosette
Legen Sie den Installationsort fest.
Stemmen Sie einen ausreichend großen Durchbruch in
den Schacht.
Bohren Sie ein Loch in die hintere Schachtwange.
Kürzen Sie ggf. die Auflageschiene (2).
Befestigen Sie den Stützbogen (1) so auf der Auflage-
schiene, dass nach dem Einbau die Abgasleitung mittig
im Schacht angeordnet ist.
Setzen Sie die Auflageschiene mit dem Stützbogen in
den Schacht ein.
–
Den Stützbogen können Sie in den meisten Fällen
mit den Verlängerungen von oben herablassen.
Montageanleitung Luft-Abgas-Führung 0020281891_01
6
4
4 70-mm-Luftschelle (2 x)
5 Revisionsbogen
6 0,5-m-Verlängerung
1
2
2
1
2
3
