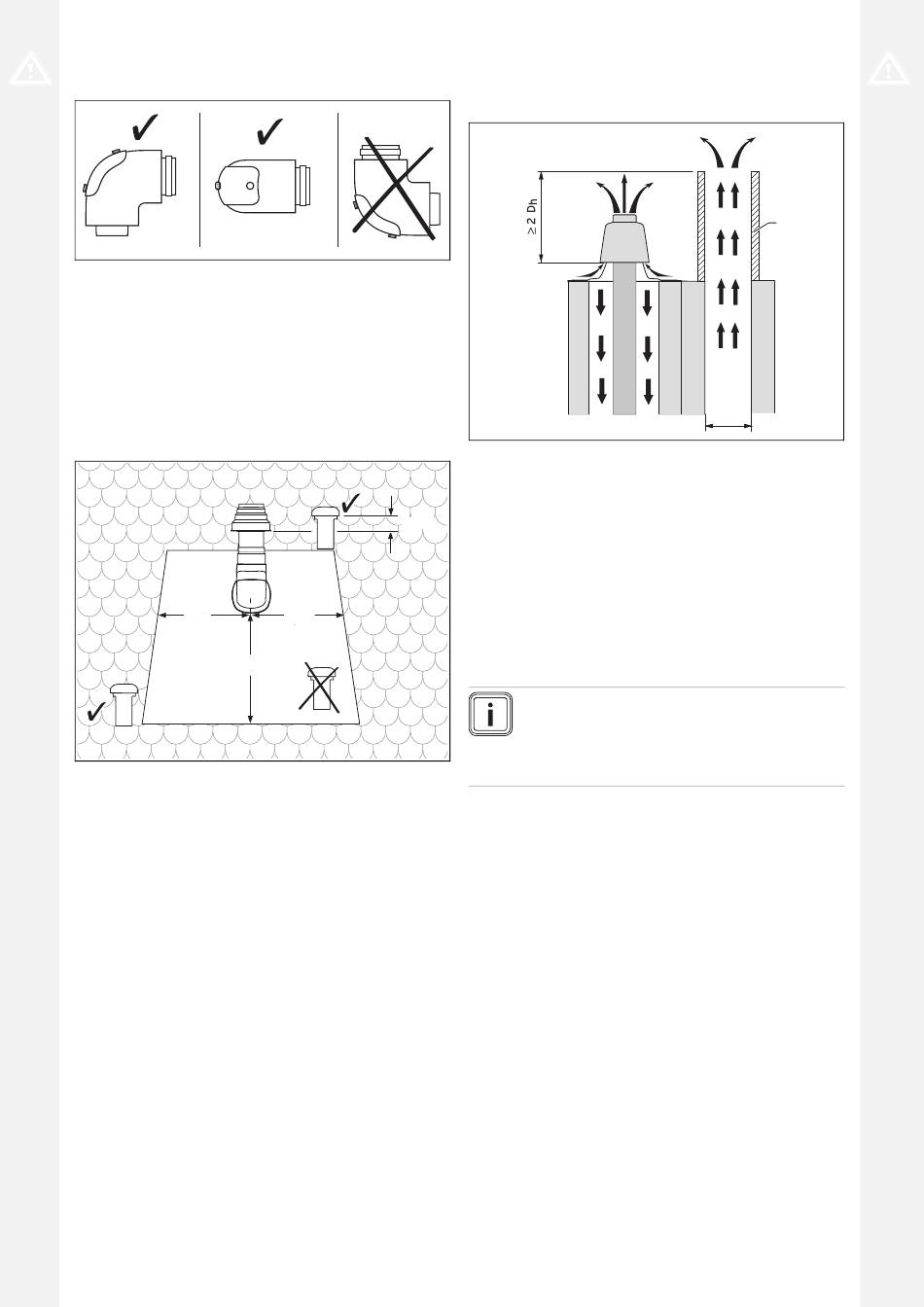

1.3.8 Feuchtigkeitsschäden durch falsche
Einbaulage des Revisionsbogens
Eine falsche Einbaulage führt zu Kondensat-
austritt am Deckel der Revisionsöffnung und
kann zu Korrosionsschäden führen.
▶ Bauen Sie den Revisionsbogen gemäß der
Abbildung ein.
1.3.9 Produktschäden durch
angrenzenden Kanalentlüfter
1 m
3 m
Aus Kanalentlüftern entweicht sehr feuchte
Abluft. Diese kann im Luftrohr kondensieren
und zu Produktschäden führen.
▶ Halten Sie die Angaben zu den Mindestab-
ständen gemäß der Abbildung ein.
1.3.10 Risiko eines Sachschadens
durch angesaugte Abgase oder
Schmutzpartikel
Wenn die Mündung der Luft-Abgas-Anlage
an einen Schornstein grenzt, dann können
Abgase oder Schmutzpartikel angesaugt
werden. Angesaugte Abgase oder Schmutz-
partikel können das Produkt beschädigen.
Wenn der benachbarte Schornstein Abgas
mit sehr hoher Temperatur fördert oder ein
Rußbrand entsteht, dann kann die Mündung
der Luft-Abgas-Anlage durch Wärmeeinwir-
kung beschädigt werden.
0020281891_01 Montageanleitung Luft-Abgas-Führung
H › 0
1 m
▶ Treffen Sie geeignete Maßnahmen zum
Schutz der Luft-Abgas-Anlage, indem Sie
z. B. den Schornstein erhöhen.
1 Schornsteinauf-
satz
Die Höhe des Aufsatzes richtet sich nach
dem Durchmesser der anderen Abgasanlage
und muss gemäß der Abbildung ausgeführt
sein.
Wenn die andere Abgasanlage nicht erhöht
werden kann, dann müssen Sie das Produkt
raumluftabhängig betreiben.
Hinweis
Aufsätze zur Erhöhung von Abgas-
anlagen werden von verschiedenen
Schornsteinfirmen angeboten.
Wenn die benachbarte Abgasanlage ruß-
brandbeständig sein muss, dann kann die
Mündung der Abgasleitung durch Wärme-
einwirkung des angrenzenden Schornsteins
beschädigt werden (Schornsteine sind ruß-
brandbeständige, für Festbrennstofffeuerstät-
ten geeignete Abgasanlagen).
Die Mündung muss dann nach einer der 3
folgenden Ausführungen gestaltet werden.
Dabei muss die Wanddicke zwischen den
Schächten mindestens 115 mm betragen.
1
2
D h
2 Rauchgas
