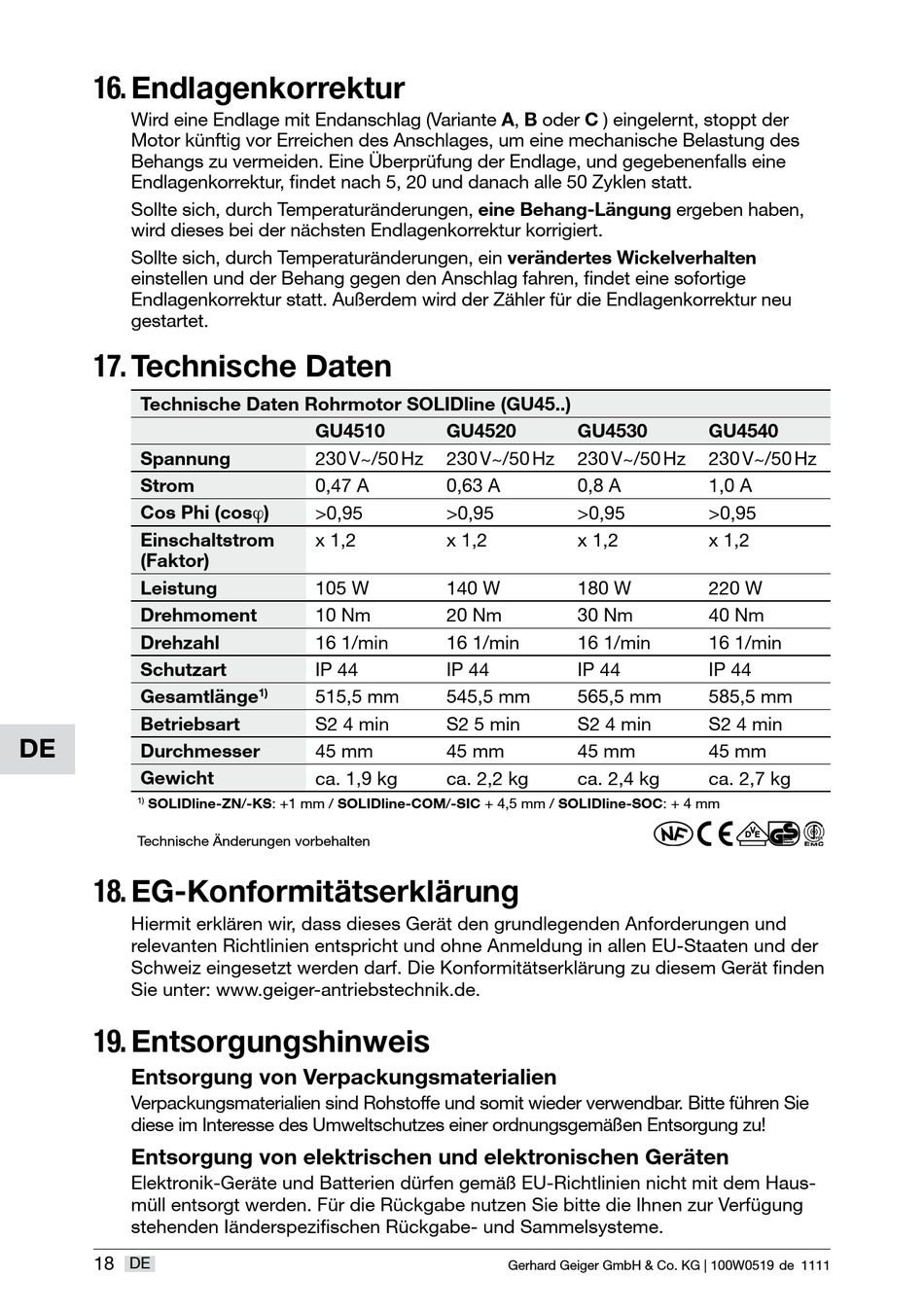

GEIGER SOLIDline Bedienungsanleitung Seite 18

16. Endlagenkorrektur
Wird eine Endlage mit Endanschlag (Variante A, B oder C ) eingelernt, stoppt der
Motor künftig vor Erreichen des Anschlages, um eine mechanische Belastung des
Behangs zu vermeiden. Eine Überprüfung der Endlage, und gegebenenfalls eine
Endlagenkorrektur, findet nach 5, 20 und danach alle 50 Zyklen statt.
Sollte sich, durch Temperaturänderungen, eine Behang-Längung ergeben haben,
wird dieses bei der nächsten Endlagenkorrektur korrigiert.
Sollte sich, durch Temperaturänderungen, ein verändertes Wickel ver halten
einstellen und der Behang gegen den Anschlag fahren, findet eine sofortige
Endlagenkorrektur statt. Außerdem wird der Zähler für die Endlagenkorrektur neu
gestartet.
17. Technische Daten
Technische Daten Rohrmotor SOLIDline (GU45..)
Spannung
Strom
Cos Phi (cosj)
Einschaltstrom
(Faktor)
Leistung
Drehmoment
Drehzahl
Schutzart
Gesamtlänge
Betriebsart
DE
Durchmesser
Gewicht
SOLIDline-ZN/-KS: +1 mm / SOLIDline-COM/-SIC + 4,5 mm / SOLIDline-SOC: + 4 mm
1)
Technische Änderungen vorbehalten
18. EG-Konformitätserklärung
Hiermit erklären wir, dass dieses Gerät den grundlegenden Anforderungen und
relevanten Richtlinien entspricht und ohne Anmeldung in allen EU-Staaten und der
Schweiz eingesetzt werden darf. Die Konformitätserklärung zu diesem Gerät finden
Sie unter: www.geiger-antriebstechnik.de.
19. Entsorgungshinweis
Entsorgung von Verpackungsmaterialien
Verpackungsmaterialien sind Rohstoffe und somit wieder verwendbar. Bitte führen Sie
diese im Interesse des Umweltschutzes einer ordnungsgemäßen Entsorgung zu!
Entsorgung von elektrischen und elektronischen Geräten
Elektronik-Geräte und Batterien dürfen gemäß EU-Richtlinien nicht mit dem Haus-
müll entsorgt werden. Für die Rückgabe nutzen Sie bitte die Ihnen zur Verfügung
stehenden Iänderspezifischen Rückgabe- und Sammelsysteme.
18
DE
GU4510
230 V~/50 Hz
0,47 A
>0,95
x 1,2
105 W
10 Nm
16 1/min
IP 44
1) 515,5 mm
S2 4 min
45 mm
ca. 1,9 kg
GU4520 GU4530
230 V~/50 Hz 230 V~/50 Hz
0,63 A 0,8 A
>0,95 >0,95
x 1,2 x 1,2
140 W 180 W
20 Nm 30 Nm
16 1/min 16 1/min
IP 44 IP 44
545,5 mm 565,5 mm
S2 5 min S2 4 min
45 mm 45 mm
ca. 2,2 kg ca. 2,4 kg
Gerhard Geiger GmbH & Co. KG | 100W0519
GU4540
230 V~/50 Hz
1,0 A
>0,95
x 1,2
220 W
40 Nm
16 1/min
IP 44
585,5 mm
S2 4 min
45 mm
ca. 2,7 kg
V
D E
geprüfte
Sicherheit
de 1111
