Rohrmotor:
GEIGER-SOLIDline
Motorsteuerung:
GEIGER-SoftPerfection/X01 (GU45..E03)
für Rollladen mit Stoppern und starren Wellenverbindern

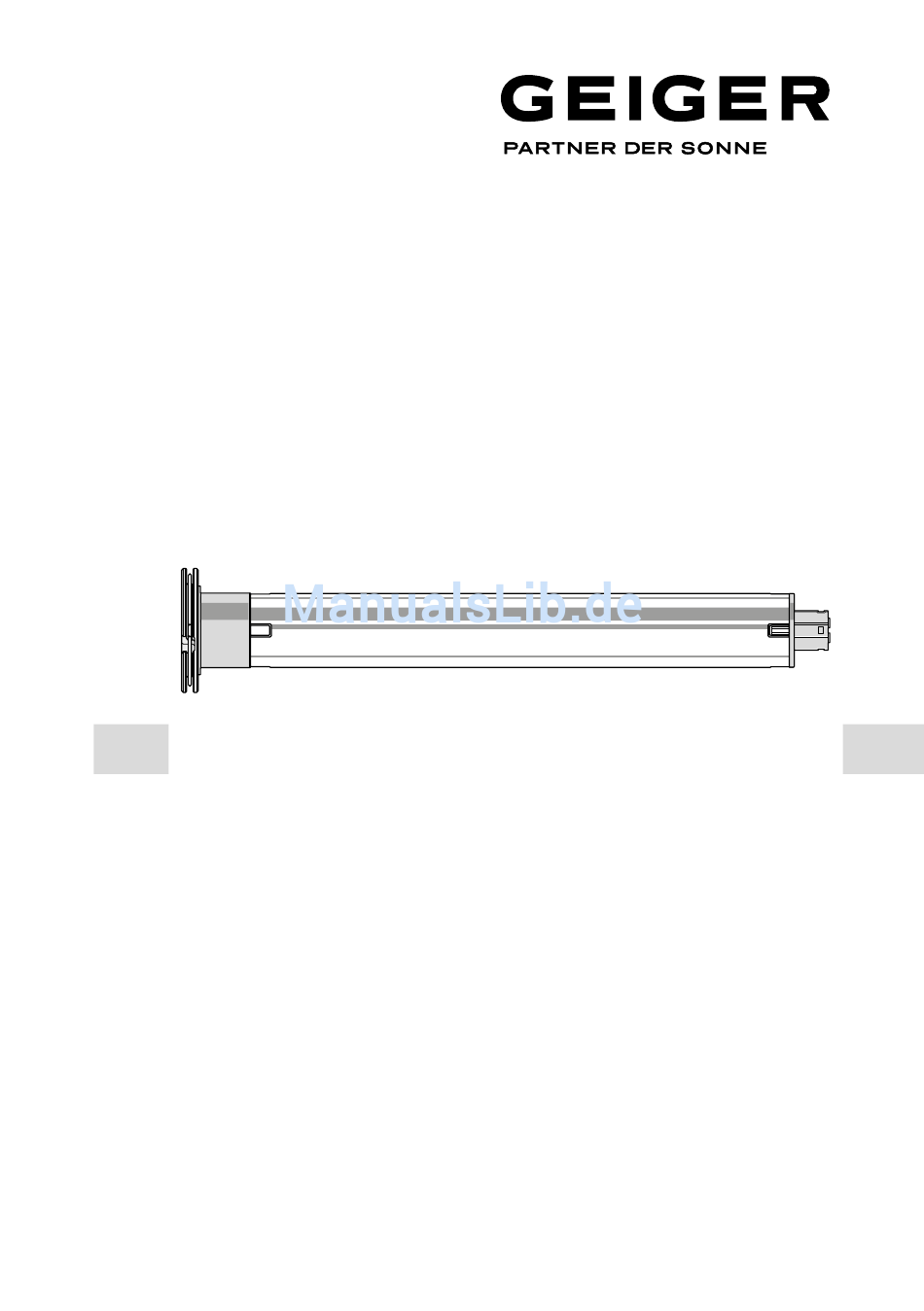

Original-Montage- und
DE
Betriebsanleitung
Original assembly and
EN
operating instructions
Notice originale de montage
FR
et d'utilisation
Instrucciones originales de
ES
instalación y funcionamiento
Istruzioni originali di installazione
IT
e funzionamento
www.geiger.de
DE
1
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GEIGER GU4510
Inhaltszusammenfassung für GEIGER GU4510
- Seite 1 Rohrmotor: GEIGER-SOLIDline Motorsteuerung: GEIGER-SoftPerfection/X01 (GU45..E03) für Rollladen mit Stoppern und starren Wellenverbindern Original-Montage- und Betriebsanleitung Original assembly and operating instructions Notice originale de montage et d’utilisation Instrucciones originales de instalación y funcionamiento Istruzioni originali di installazione e funzionamento www.geiger.de...
-
Seite 2: Inhaltsverzeichnis
10. Endlagenkorrektur ..............8 11. Hinderniserkennung ..............9 12. Endlagenkorrektur (Referenzfahrten) ........9 13. Was ist zu tun, wenn … ............9 14. Wartung ..................9 15. Konformitätserklärung ............10 16. Technische Daten..............11 17. Entsorgungshinweis ............... 11 Gerhard Geiger GmbH & Co. KG | 100W0520 V000 0518... -
Seite 3: Besonderheiten Der Geiger-Softperfection/X01
Fertig! Plug & Play! Behangschonung durch Soft-System • Die GEIGER-Soft-Position sorgt dafür, dass der Behang wenige Milli- meter vor Erreichen der Endlagen stoppt. Der Rollladenbehang wird dadurch wesentlich weniger auf Druck und Zug belastet. Ausnahme ist die Lernfahrt bei Inbetriebnahme sowie die Referenzfahrten nach jeweils 50 Zyklen. -
Seite 4: Allgemeines
2. Allgemeines Sehr geehrter Kunde, mit dem Kauf eines GEIGER-Motors haben Sie sich für ein Qualitätsprodukt aus dem Hause GEIGER entschieden. Vielen Dank für Ihre Entscheidung und das in uns gesetzte Vertrauen. Bevor Sie diesen Antrieb in Betrieb nehmen beachten Sie bitte die folgenden Sicherheits- anweisungen. -
Seite 5: Sicherheitsanweisungen
Wenn dies aufgrund der Bauart oder der Installation nicht möglich ist, muss die Trennung von der Stromversorgung mit einer Verriegelung in Trennstellung (z.B. Revisionsschalter) sichergestellt werden. f Das Gehäuserohr des Antriebs kann bei längerem Betrieb sehr heiß werden. Bei Arbeiten an der Anlage darf das Gehäuserohr erst nach Abkühlung berührt werden. www.geiger.de... -
Seite 6: Sicherheitsanweisungen Für Die Montage
Beschädigte Anschlussleitungen müssen durch die GEIGER-Anschlussleitung gleichen Leitungstyps ersetzt werden. f Das Gerät muss wie in der Montageanleitung beschrieben befestigt werden. Befestigungen dürfen nicht mit Klebstoffen erfolgen da diese als nicht zuverlässig angesehen werden. Gerhard Geiger GmbH & Co. KG | 100W0520 V000 0518... -
Seite 7: Montageanleitung
Motor aufstecken. Das Lager rastet ein. Zum Lösen: Federring drehen. Es muss zum Einstellen der Endlagen ein Roll ladensystem mit Anschlag oben und Hoch schiebesicherung verwendet werden! Der GEIGER-SOLIDLine Motor ist geeignet für Wellen ab einem Durch- messer von 50 mm! www.geiger.de... -
Seite 8: Hinweise Für Die Elektrofachkraft
5 Sek. 1 Sek. 5 Sek. 1 Sek. 5 Sek. 1 Sek. 5 Sek. Bitte beachten: zwischen den Fahrbewegungen muss eine Pause von mind. 5 Sek. eingehalten werden! 3. FERTIG! Gerhard Geiger GmbH & Co. KG | 100W0520 V000 0518... -
Seite 9: Hinderniserkennung
Endlagen gegebenenfalls neu einstellen. Nach mehrmaligem Fahren bleibt der • Der Motor wurde zu warm und hat Motor stehen und reagiert nicht mehr. abgeschaltet. Versuchen Sie es nach einer Abkühlzeit von ca. 15 min. erneut. 14. Wartung Der Antrieb ist wartungsfrei. www.geiger.de... -
Seite 10: Konformitätserklärung
Gerhard Geiger GmbH & Co. KG Schleifmühle 6 | D-74321 Bietigheim-Bissingen Phone +49 (0) 7142 9380 | Fax +49 (0) 7142 938 230 | info@geiger.de | www.geiger.de Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRA 300591 | USt-IdNr. DE145002146 Komplementär: Geiger Verwaltungs-GmbH | Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRB 300481 Geschäftsführer: Dr. -
Seite 11: Technische Daten
SOLIDline-COM + 3,5 mm / SOLIDline-SOC: + 3 mm / SOLIDline-SIL: ± 0 mm (ohne Lagerzapfen) Die Angaben zum mittleren Schalldruckpegel dienen der Orientierung. Die Werte wurden bei GEIGER im Leerlauf bei frei hängendem Antrieb im Abstand von 1 m aufgenommen und über 10 Sekunden gemittelt. - Seite 12 +49 (0) 7142 938-333 gerne zur Verfügung. Gerhard Geiger GmbH & Co. KG Schleifmühle 6 D-74321 Bietigheim-Bissingen Telefon: +49 (0) 7142 938-0 Telefax: +49 (0) 7142 938-230 E-Mail: info@geiger.de Internet: www.geiger.de Gerhard Geiger GmbH & Co. KG | 100W0520 V000 0518...
