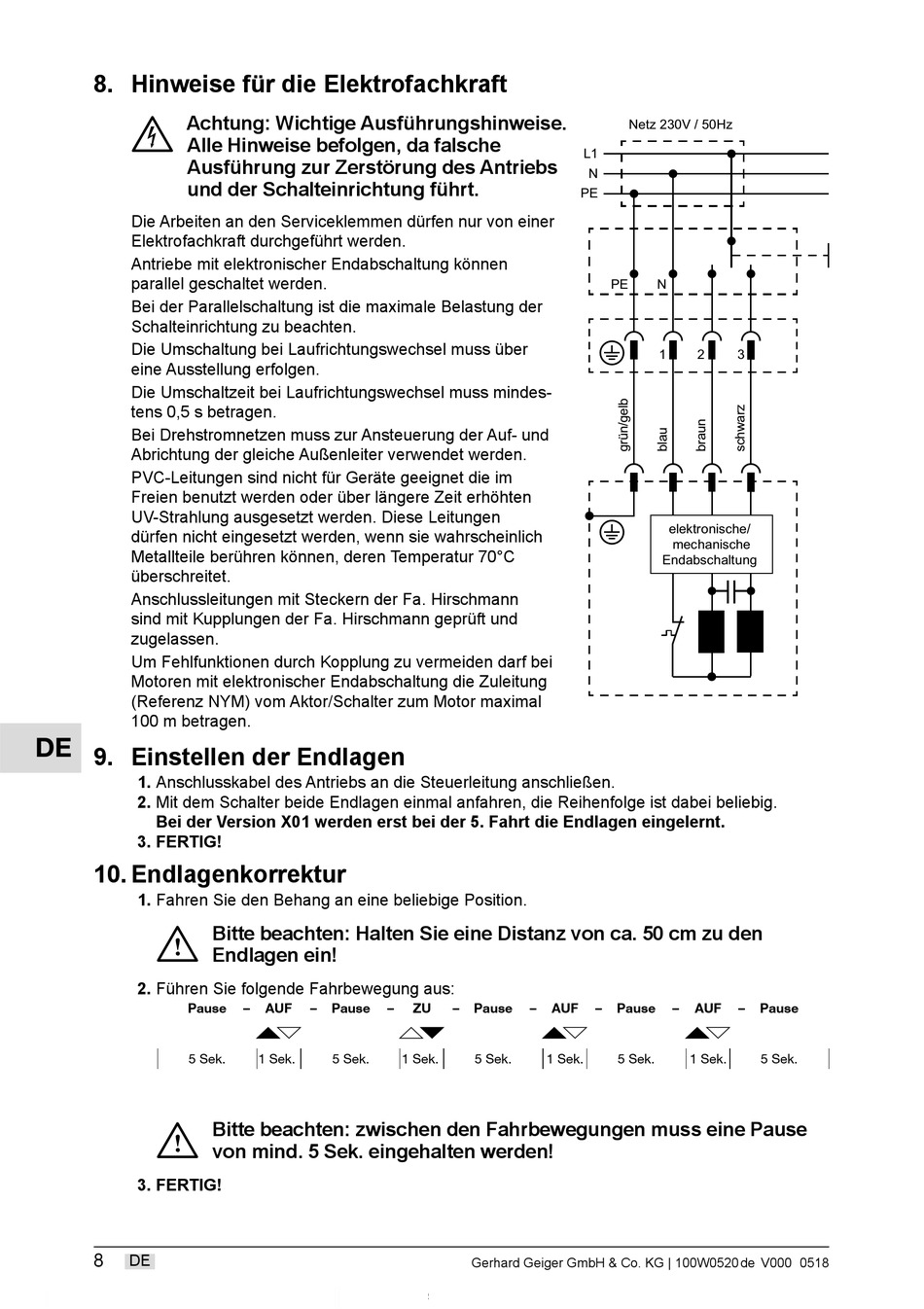

8. Hinweise für die Elektrofachkraft
H
Achtung: Wichtige Ausführungshinweise.
Alle Hinweise befolgen, da falsche
Ausführung zur Zerstörung des Antriebs
und der Schalteinrichtung führt.
Die Arbeiten an den Serviceklemmen dürfen nur von einer
Elektrofachkraft durchgeführt werden.
Antriebe mit elektronischer Endabschaltung können
parallel geschaltet werden.
Bei der Parallelschaltung ist die maximale Belastung der
Schalteinrichtung zu beachten.
Die Umschaltung bei Laufrichtungswechsel muss über
eine Ausstellung erfolgen.
Die Umschaltzeit bei Laufrichtungswechsel muss mindes-
tens 0,5 s betragen.
Bei Drehstromnetzen muss zur Ansteuerung der Auf- und
Abrichtung der gleiche Außenleiter verwendet werden.
PVC-Leitungen sind nicht für Geräte geeignet die im
Freien benutzt werden oder über längere Zeit erhöhten
UV-Strahlung ausgesetzt werden. Diese Leitungen
dürfen nicht eingesetzt werden, wenn sie wahrscheinlich
Metallteile berühren können, deren Temperatur 70°C
überschreitet.
Anschlussleitungen mit Steckern der Fa. Hirschmann
sind mit Kupplungen der Fa. Hirschmann geprüft und
zugelassen.
Um Fehlfunktionen durch Kopplung zu vermeiden darf bei
Motoren mit elektronischer Endabschaltung die Zuleitung
(Referenz NYM) vom Aktor/Schalter zum Motor maximal
100 m betragen.
DE

9. Einstellen der Endlagen

1. Anschlusskabel des Antriebs an die Steuerleitung anschließen.
2. Mit dem Schalter beide Endlagen einmal anfahren, die Reihenfolge ist dabei beliebig.
Bei der Version X01 werden erst bei der 5. Fahrt die Endlagen eingelernt.
3. FERTIG!

10. Endlagenkorrektur

1. Fahren Sie den Behang an eine beliebige Position.
I
2. Führen Sie folgende Fahrbewegung aus:
Pause
5 Sek.
I
3. FERTIG!
8
DE
Bitte beachten: Halten Sie eine Distanz von ca. 50 cm zu den
Endlagen ein!
– AUF – Pause
1 Sek. 5 Sek.
Bitte beachten: zwischen den Fahrbewegungen muss eine Pause
von mind. 5 Sek. eingehalten werden!
– ZU – Pause – AUF
1 Sek. 5 Sek. 1 Sek.
