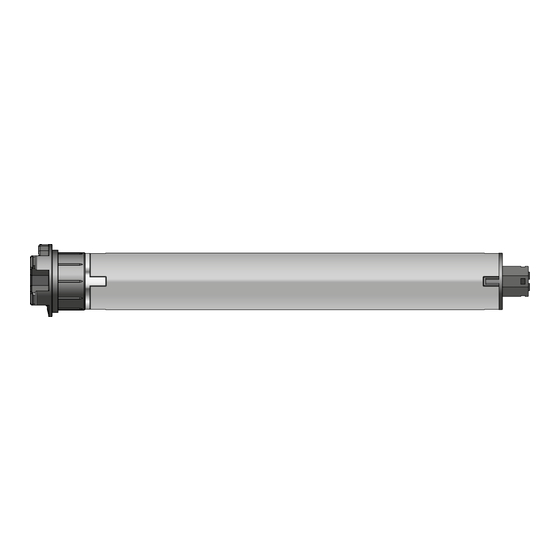

Inhaltszusammenfassung für GEIGER SOLIDline GU45 Serie
Seite 1
Rohrmotor: GEIGER SOLIDline Motorsteuerung: SOLIDline EasyWireless-ZIP 2.x und 3.x (GU45...-F03) für Screen mit ZIP-Führungen Original-Montage- und Betriebsanleitung Original assembly and operating instructions Notice originale de montage et d’utilisation Instrucciones originales de instalación y funcionamiento Istruzioni originali di installazione e funzionamento...
Seite 2
27. Entsorgungshinweis .................16 1. Allgemeines Sehr geehrter Kunde, mit dem Kauf eines GEIGER Motors haben Sie sich für ein Qualitätsprodukt aus dem Hause GEIGER entschieden. Vielen Dank für Ihre Entscheidung und das in uns gesetzte Vertrauen. Bevor Sie diesen Antrieb in Betrieb nehmen beachten Sie bitte die folgenden Sicherheits- anweisungen.
Seite 3
- F03 Motorsteuerung Motorkopf Drehmoment in Nm Motordurchmesser GEIGER Universalmotor 4. Sicherheitsanweisungen Warnung: Wichtige Sicherheitsanweisung. Für die Sicherheit von Personen ist es wichtig, diese Anweisung zu be folgen. Die Anweisungen sind aufzubewahren. f Kindern nicht erlauben, mit ortsfesten Steuerungen zu spielen. Fernsteuerungen sind von Kindern fernzuhalten.
Seite 4
Die Anschlussleitungen dürfen nicht an heißen Oberflächen montiert werden. f Ein Stecker zur Trennung des Antriebs vom Netz muss nach der Installation zugänglich sein. f Beschädigte Anschlussleitungen müssen durch die GEIGER Anschlussleitung gleichen Leitungstyps ersetzt werden. f Das Gerät muss wie in der Montageanleitung beschrieben befestigt werden.
Seite 5
– Motor mit Vierkant in Vierkantsternlager stecken und mit Splint sichern – Motor in vorhandenes Motorlager einlegen und sichern – Motor in passendes Cliplager einsetzen und mit Feder oder Drehhebel sichern Der GEIGER SOLIDLine Motor ist geeignet für Wellen ab einem Durch- messer von 50 mm! www.geiger.de...
Seite 6
Spannungsversorgung einschalten. Nach 2 Sekunden anlegen! bestätigt der Motor mit zwei kurzen Auf- und Ab-Bewe- gungen (2 x „Klack-Klack“) das erfolgreiche Einlernen. Auf diese Weise können bis zu drei Handsender eingelernt werden. Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0823...
Seite 7
5 Sekunden das Löschen der Sender bestätigt (1 x „Klack-Klack“). Bitte beachten: Es können nur alle max. 15 cm gelernten Sender, auch die Sensoren, oder zusammen ge löscht werden. Das ca. 5 Sek. Löschen eines einzelnen Sender/Sensor ist nicht möglich. www.geiger.de...
Seite 8
15 cm oder ca. 3 Sek. Im Fernbereich AUF- oder AB-Taste ca. 1 Sekunde Klack- drücken. Der Motor bestätigt (1 x „Klack-Klack“). Klack min. 1,5 m oder ca. 1 Sek. Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0823...
Seite 9
Motor auf Drehmoment abschaltet. Danach ist der Lernvorgang abgeschlossen und der Motor wechselt in den Normalbetrieb. Die AUF- und AB-Tasten sind nun der entsprechen- den Drehrichtung des Motors zugeordnet. Rückmeldung des Motors EasyWireless-ZIP 3.x 1 x Klack-Klack • Endlagen-Lernmodus aktiviert www.geiger.de...
Seite 10
3. Durch 3 Sek. senden im Nahbereich bei Behang B den Lernmodus aktivieren. 4. Durch 1 Sek. senden im Nahbereich bei Behang B den Sender einlernen. 2 3 4 5 6 Analog bei drei oder mehr Behänge möglich! Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0823...
Seite 11
Zum Abschalten der Nahbereichsfunktion den gewünschten Behang in die obere Endlage fahren, die AUF-Taste drücken und für ca. 5 Sek. gedrückt halten bis der Motor bestätigt (2 x „Klack-Klack“). Zum Einschalten der Nahbereichsfunktion muss der Motor kurz vom Stromnetz getrennt werden. www.geiger.de...
Seite 12
Bei einem kurzen Tastendruck unter 1,5 Sekunden wird die Zwischenposition angefahren. Zum Anhalten der Fahrbewegung genügt ein kurzer Tastendruck in die Gegenrichtung. Ist ein Sonnen-Windsensor im System integriert wird im Automatikmodus (Sonne-Ein) immer die Zwischenposition angefahren. Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0823...
Seite 13
Endposition angefahren wird, dann mit dem Handsender für 5 Sek. erneut AB-Taste drücken. Als Bestätigung zuckt der Motor 2x. 21. Erneutes Aktivieren der Hinderniserkennung Die Hinderniserkennung ist wieder aktiv, sobald der Motor in den Lernmodus für die Endlagen gesetzt wird. www.geiger.de...
Seite 14
• Der Nahbereich wurde deaktiviert. Zum Aktivieren des Nahbereichs den Motor von der Spannungsversorgung für ca. 3 Sek. trennen. • Die Zeit des Lernmodus (30 min.) ist abgelaufen. 24. Wartung Der Antrieb ist wartungsfrei. Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0823...
Seite 15
Gerhard Geiger GmbH & Co. KG Schleifmühle 6 | D-74321 Bietigheim-Bissingen Phone +49 (0) 7142 9380 | Fax +49 (0) 7142 938 230 | info@geiger.de | www.geiger.de Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRA 300591 | USt-IdNr. DE145002146 Komplementär: Geiger Verwaltungs-GmbH | Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRB 300481 Geschäftsführer: Roland Kraus | WEEE-Reg.-Nr.
Seite 16
T = -15°C .. +70°C SOLIDline-COM + 0,5 mm Die Angaben zum mittleren Schalldruckpegel dienen der Orientierung. Die Werte wurden bei GEIGER im Leer- lauf bei frei hängendem Antrieb im Abstand von 1 m aufgenommen und über 10 Sekunden gemittelt.
