GEIGER RESCUEline GJ5606 AE100 Original-Montage- Und Betriebsanleitung
Jalousieantrieb: mit elektronischer steuerung und akkubetrieb für jalousien und raffstoren
Inhaltsverzeichnis
Quicklinks

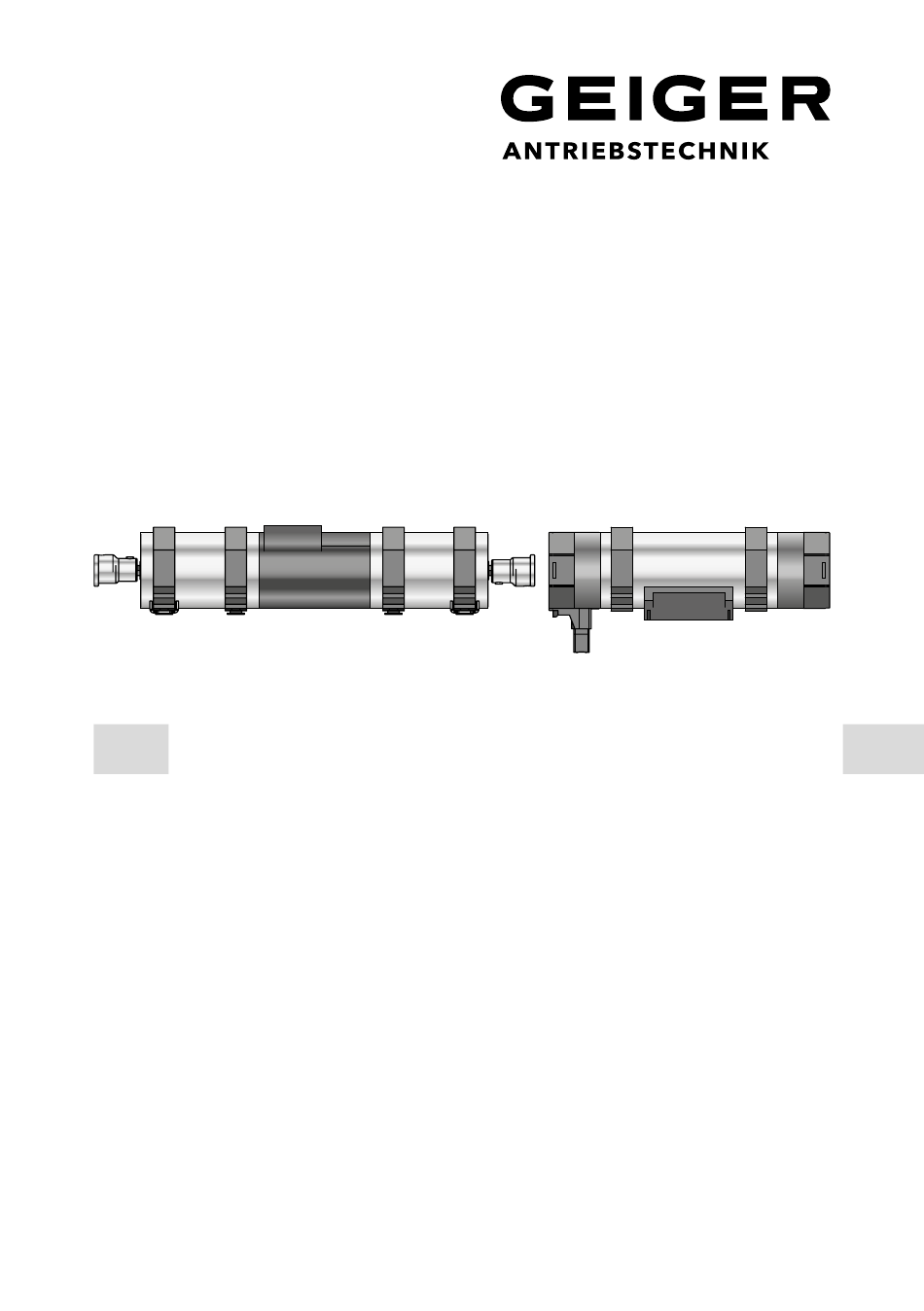

Jalousieantrieb:
GEIGER RESCUEline (GJ5606 AE100)
mit elektronischer Steuerung und Akkubetrieb
für Jalousien und Raffstoren
Original-Montage- und
DE
Betriebsanleitung
Original assembly and
EN
operating instructions
Notice originale de montage
FR
et d'utilisation
Instrucciones originales de
ES
instalación y funcionamiento
Istruzioni originali di installazione
IT
e funzionamento
www.geiger.de
DE
1
DE
Inhaltsverzeichnis
Verwandte Anleitungen für GEIGER RESCUEline GJ5606 AE100
Inhaltszusammenfassung für GEIGER RESCUEline GJ5606 AE100
- Seite 1 Jalousieantrieb: GEIGER RESCUEline (GJ5606 AE100) mit elektronischer Steuerung und Akkubetrieb für Jalousien und Raffstoren Original-Montage- und Betriebsanleitung Original assembly and operating instructions Notice originale de montage et d’utilisation Instrucciones originales de instalación y funcionamiento Istruzioni originali di installazione e funzionamento...
-
Seite 2: Inhaltsverzeichnis
25. Ersatzteile ..................19 1. Allgemeines Sehr geehrter Kunde, mit dem Kauf eines GEIGER Antriebs haben Sie sich für ein Qualitätsprodukt aus dem Hause GEIGER entschieden. Vielen Dank für Ihre Entscheidung und das in uns gesetzte Vertrauen. Bevor Sie diesen Antrieb in Betrieb nehmen beachten Sie bitte die folgenden Sicherheits... -
Seite 3: Bestimmungsgemäße Verwendung
Arbeiten an der Anlage darf das Gehäuserohr erst nach Abkühlung berührt werden. f Für einen sicheren Betrieb der Anlage müssen alle notwendigen Einstellungen ausgeführt sein. Bei Bedarf bietet GEIGER Schulungen an. f Bei fehlerhafter Funktion der Steuerung ist die Anlage spannungslos zu schalten. -
Seite 4: Sicherheitsanweisungen Für Akkus
Ladegeräts kann der Akku geschädigt werden und es besteht Brandgefahr. f Verwenden Sie nur den GEIGER Original Akku. Der Akku darf nur durch einen Original Ersatz Akku, siehe Abschnitt Ersatzteile, ersetzt werden. Bei Verwendung von anderen Akkus kann die Funktion des Geräts nicht mehr gewährleistet werden. - Seite 5 Die Anschlussleitungen dürfen nicht an heißen Oberflächen montiert werden. f Ein Stecker zur Trennung des Antriebs vom Netz muss nach der Installation zugänglich sein. f Beschädigte Anschlussleitungen müssen durch die GEIGER Anschlussleitung gleichen Leitungstyps ersetzt werden. f Das Gerät muss wie in der Montageanleitung beschrieben befestigt werden.
-
Seite 6: Einbauhinweis
Montage nicht ans Stromnetz angeschlossen werden, kann sich der Akku tiefenentladen (siehe Betriebsart: Tiefenentladungszustand, Kapitel 11). Der GEIGER RESCUEline wurde als akkugestütztes Notraffsystem speziell für den 2. Rettungsweg entwickelt. Der 2. Rettungsweg führt durch einen Notausgang, der als Notausstieg ausgebildet sein kann. -
Seite 7: Montageanleitung
Untergrundes zu überprüfen! Vor dem Einbau unbedingt den Antrieb und die elektronische Steuerung auf sichtbare Beschädigung wie Bruchstellen oder offene Leitungen prüfen! Der RESCUEline darf nur in Betrieb genommen werden, wenn Netzspannung am Montageort gegeben ist. Kasten nach unten offen: www.geiger.de... - Seite 8 Kasten nach oben offen: Gerhard Geiger GmbH & Co. KG | 100W1590 V001 0823...
-
Seite 9: Elektrische Anschlüsse Und Sicherheitshinweise
An die 12VAnschlüsse dürfen keine Steckverbinder angeschlossen werden, die für 230V verwendet werden. Beim Falschanschluss von 230V an 12VAnschlüsse wird das Gerät zerstört und alle 12VKreise unter Netzspannung gesetzt. Falschanschluss kann zu Tod und schwerer Verletzung durch elektrischen Schlag führen. www.geiger.de... -
Seite 10: Anschluss Brandmeldezentrale
Gewährleistung für Sachmängel und Produkthaftung. Transport von Akkus Die enthaltenen LithiumEisenphosphatAkkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können ohne weitere Auflagen auf der Straße transportiert werden unter Beachtung Gerhard Geiger GmbH & Co. KG | 100W1590 V001 0823... -
Seite 11: Led-Anzeige
Die LED´s Grün und Gelb oder Grün und Rot leuchten je nach Fahrtrichtung! Betriebsart: Handbetrieb Nach dem Einlernen wird ein verriegelter Schalter eingesetzt (Standardbedienung). Die Jalousie wird über den verriegelten Schalter geöffnet bzw. geschlossen (Handbetrieb bzw. NotHandbetrieb auf manuelles Verlangen). Grün leuchtet! www.geiger.de... - Seite 12 Besonderheit bei Auf-Fahrt, der Auflaufschalter (AS) beendet die Fahrt sofort, solange er betätigt ist. Bedienung: AUF = AufTaste AB = AbTaste AS = Auflaufschalter SET = Prog oder AS + AB Gerhard Geiger GmbH & Co. KG | 100W1590 V001 0823...
-
Seite 13: Einstellen Der Endlagen
Das Lernen kann nur über die Programmiertaste oder den Auflaufendschalter und der AB-Taste am Bedienschalter aktiviert werden! Achtung Lebensgefahr! Beim Anschluss üblicher Einstellschalter mit Netzanschluss wird der 12V SELV Stromkreis unter Netzspannung gesetzt. Artikelnummer der GEIGER Einstellschalter M56F155 mit Serviceklemme (D), 5adrig Wichtig: Anschlussschema auf der Rückseite des Einstellschalters beachten! Werkseinstellung •... -
Seite 14: Lernen/Korrektur Der Endlagen
3 Sek. und 6 Sek. der Antrieb jeweils 1 x als Rückmeldung für „Referenzierung ein/ausschalten“ klackt. Ein anschließender AUFBefehl mit 1 x Klacken schaltet die Referenzierung ein, ein ABBefehl mit 2 x Klacken schaltet diesen aus. Gerhard Geiger GmbH & Co. KG | 100W1590 V001 0823... -
Seite 15: Rücksetzen Auf Werkseinstellung
Akkukapazität wieder oberhalb der gesetzten Marke liegt (>50% Kapazität). Wenn diese Voraussetzungen bestehen, geht das System wieder in den Handbetrieb über. Nach einem Einsatzfall ist die Überprüfung der gesamten Anlage (Raffstore, Bedienschalter, Antrieb und Elektronik) sinnvoll. Grün leuchtet! www.geiger.de... -
Seite 16: Was Ist Zu Tun, Wenn
Der Antrieb ist wartungsfrei. Der Akku ist ein Verschleißteil und somit von der Gewährleistung ausgeschlossen. Bitte prüfen Sie den Zustand regelmäßig über die LED-Anzeigen! Wir empfehlen, alle 2 Jahre den Akku zu erneuern. Gerhard Geiger GmbH & Co. KG | 100W1590 V001 0823... -
Seite 17: Konformitätserklärung
Gerhard Geiger GmbH & Co. KG Schleifmühle 6 | D-74321 Bietigheim-Bissingen Phone +49 (0) 7142 9380 | Fax +49 (0) 7142 938 230 | info@geiger.de | www.geiger.de Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRA 300591 | USt-IdNr. DE145002146 Komplementär: Geiger Verwaltungs-GmbH | Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRB 300481 Geschäftsführer: Roland Kraus | WEEE-Reg.-Nr. -
Seite 18: Technische Daten
LED-Anzeige Außenbereich Abmessungen 57 x 17 x 17 mm (L x H x B) Technische Änderungen vorbehalten. Informationen zum Umgebungstemperaturbereich der GEIGER Motoren finden Sie unter www.geiger.de Anmerkung: Der Antrieb wird immer über den Batteriepuffer betrieben. Der Akku ist so ausgelegt, dass immer (also auch bei 50% Kapazität) der Antrieb mindestens 4 min. -
Seite 19: Entsorgungshinweis
Verbindungskabel Antrieb/Bremse, L= 500 mm M56E781 Verbindungskabel Antrieb/Bremse, L= 1000 mm M56E783 Verbindungskabel Antrieb/Bremse, L= 2000 mm M56E788 Verbindungskabel Geber, L= 300 mm M56E786 Verbindungskabel Geber, L= 500 mm M56E782 Verbindungskabel Geber, L= 1000 mm M56E784 Verbindungskabel Geber, L= 2000 mm www.geiger.de... - Seite 20 +49 (0) 7142 938 333 gerne zur Verfügung. Gerhard Geiger GmbH & Co. KG Schleifmühle 6 | D-74321 Bietigheim-Bissingen T +49 (0) 7142 9380 | F +49 (0) 7142 938 230 info@geiger.de | www.geiger.de Gerhard Geiger GmbH & Co. KG | 100W1590 V001 0823...
