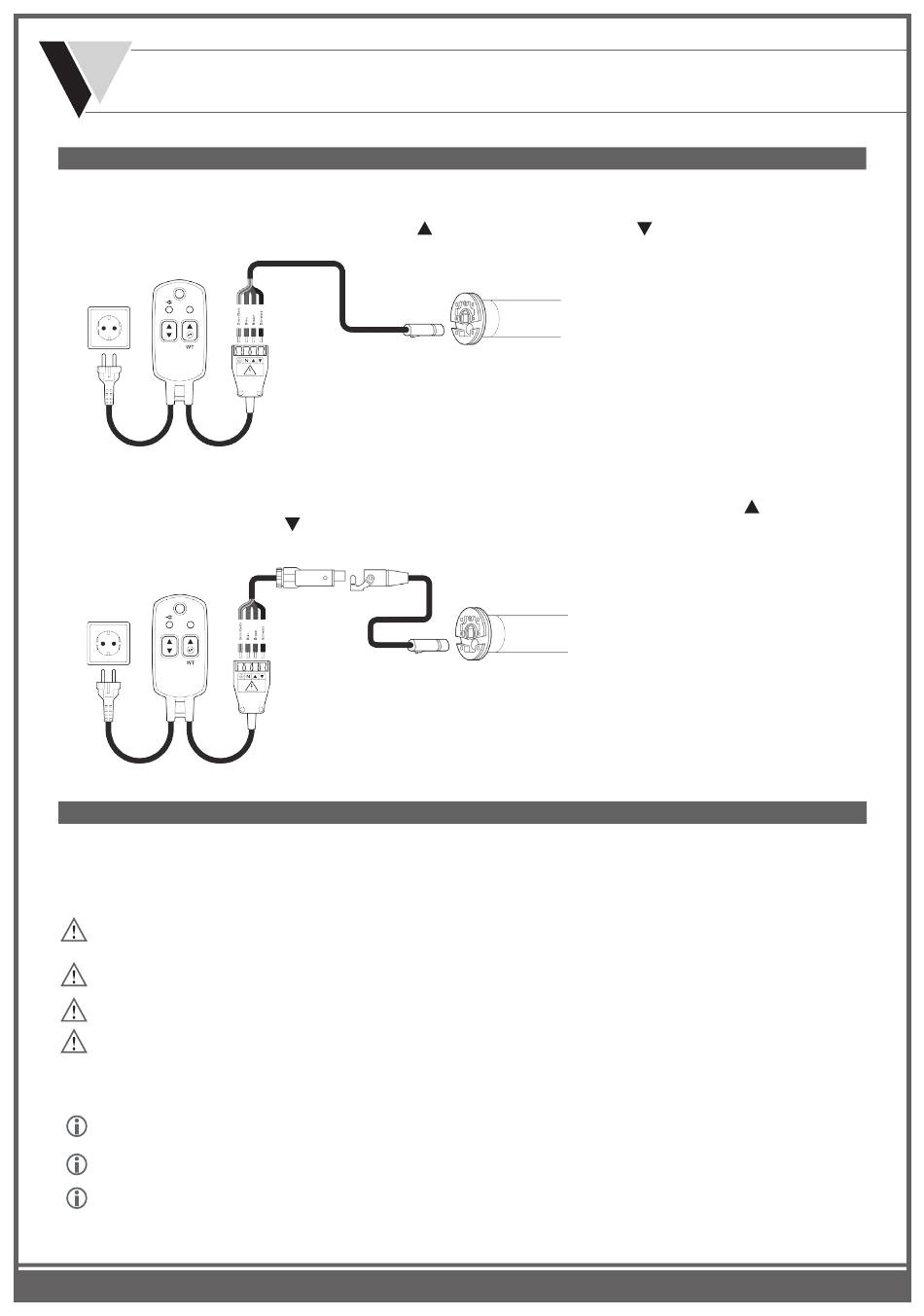

GEIGER SOLIDLINE TOUCH Einstellanleitung

1. ELEKTRISCHER ANSCHLUSS DES SOMFY-EINSTELLKABELS
a) Motoranschlussleitung ohne Stecker:
Einstellkabel vom Netz trennen. Erde (Grün/Gelb) verbinden.
Blau auf die Klemme für N. Braun auf die Klemme für Aufwärts.
b) Motoranschlussleitung mit STAK-Stecker:
Die Buchse des GEIGER-Adapterkabels mit dem STAK-Stecker der Motorleitung zusammenstecken. Bei den offenen Enden die Grün/Gelbe
Leitung mit dem Erdanschluss des Somfy Einstellkabels verbinden. Blau auf die Klemme für N. Braun auf Klemme für Aufwärts.
Schwarz auf die Klemme für Abwärts.
2. DEFINITION MOTOR UND STEUERUNG
Rohrmotor: Geiger-SOLIDline

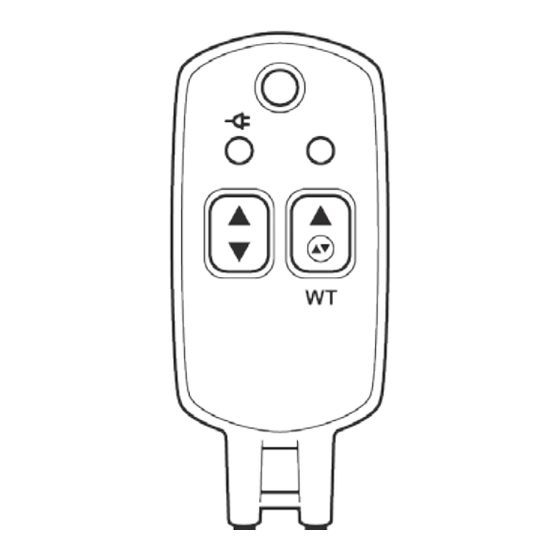

Steuerung: Geiger-Touch (GU45..M)
Wenn der Einstellknopf erst einmal gedrückt wurde, muss zumindest eine Endlage neu eingestellt werden,
um den Einstellmodus wieder verlassen zu können.
Einstelltaste NICHT drücken, wenn sich der Behang in einer Endlage befindet, sonst kann die Mechanik
beschädigt werden.
Einstelltaste NICHT während dem Verfahren drücken, sonst kann die Mechanik beschädigt werden.
Taste mindestens eine Wellenumdrehung vor der gewünschten Endlage drücken.
Hinweise:
Es kann entweder die obere oder die untere Endlage eingestellt werden. Wenn beide eingestellt werden, kann entweder mit der oberen oder mit
der unteren begonnen werden.
Als maximaler Einstellbereich zwischen den Endlagen stehen 38 Umdrehungen zur Verfügung
Die Taste springt beim Verfahren heraus (nicht erst beim Drehrichtungswechsel). Die Abschaltung bleibt trotzdem im Einstellmodus. Erst eine 1/2
Umdrehung nach Drehrichtungswechsel ist der Einstellvorgang abgeschlossen.
