GEIGER SOLIDLINE EASY IN XLINE PERGO-LINE Einstellanleitung

1. DEFINITION MOTOR UND STEUERUNG
Rohrmotor: Geiger-SOLIDline
Steuerung: Geiger-Easy (GU45..E01)

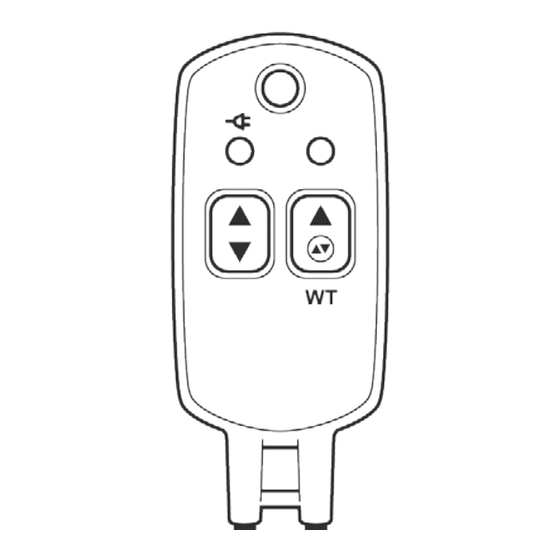

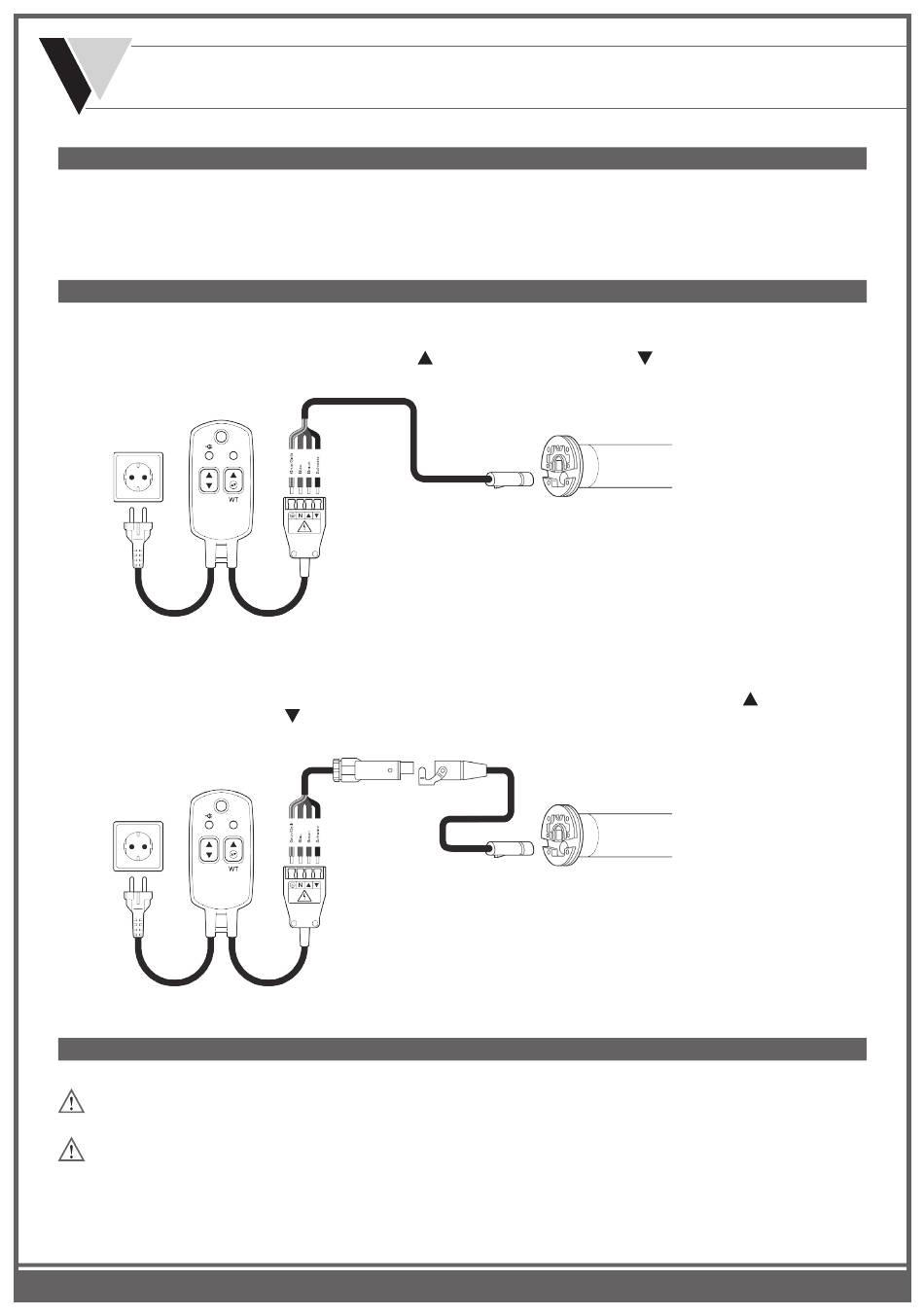

2. ELEKTRISCHER ANSCHLUSS DES SOMFY-EINSTELLKABELS
a) Motoranschlussleitung ohne Stecker:
Einstellkabel vom Netz trennen. Erde (Grün/Gelb) verbinden.
Blau auf die Klemme für N. Braun auf die Klemme für Aufwärts.
b) Motoranschlussleitung mit STAK-Stecker:
Die Buchse des GEIGER-Adapterkabels mit dem STAK-Stecker der Motorleitung zusammenstecken. Bei den offenen Enden die Grün/Gelbe
Leitung mit dem Erdanschluss des Somfy Einstellkabels verbinden. Blau auf die Klemme für N. Braun auf Klemme für Aufwärts.
Schwarz auf die Klemme für Abwärts.
3. EINSTELLEN DER ENDLAGEN
Das Einstellen der Endlagen kann nur im Lernmodus des Motors erfolgen.
Der Einstieg in den Lernmodus und die Schritte zur Positionierung der Endlagen sind in Pkt. 3.1. beschrieben.
Steigt man aus Versehen in den Lernmodus ein, muss die Programmierung der Endlagen komplett durchgeführt werden, da mit diesem Schritt die
bestehenden Endlagen bereits gelöscht werden!
Aus diesem Grund dürfen zur Bedienung der Anlage nur Schalter verwendet werden, die keine gleichzeitige Betätigung der Auf- und Ab-Taste
zulassen! (Elektrische oder mechanische Verriegelung)
Gültig ab Juli 2016 Druckfehler und technische Änderungen vorbehalten
GEIGER SOLIDLINE EASY IN XLINE/PERGO-LINE
Schwarz auf die Klemme für Abwärts.
