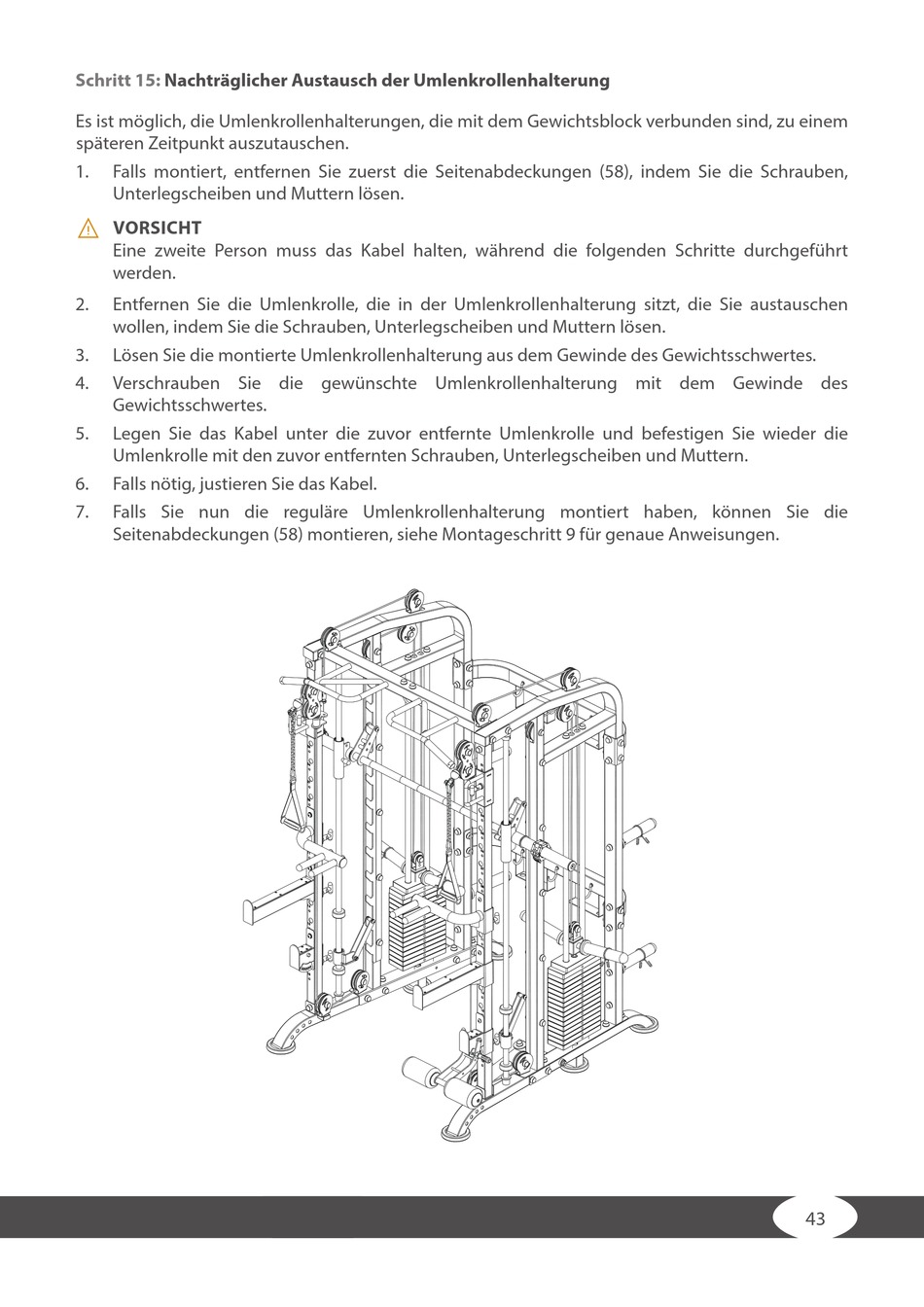

Schritt 15:
Nachträglicher Austausch der Umlenkrollenhalterung
Es ist möglich, die Umlenkrollenhalterungen, die mit dem Gewichtsblock verbunden sind, zu einem
späteren Zeitpunkt auszutauschen.
1.
Falls montiert, entfernen Sie zuerst die Seitenabdeckungen (58), indem Sie die Schrauben,
Unterlegscheiben und Muttern lösen.
⚠
VORSICHT
Eine zweite Person muss das Kabel halten, während die folgenden Schritte durchgeführt
werden.
2.
Entfernen Sie die Umlenkrolle, die in der Umlenkrollenhalterung sitzt, die Sie austauschen
wollen, indem Sie die Schrauben, Unterlegscheiben und Muttern lösen.
3.
Lösen Sie die montierte Umlenkrollenhalterung aus dem Gewinde des Gewichtsschwertes.
4.
Verschrauben Sie die gewünschte Umlenkrollenhalterung mit dem Gewinde des
Gewichtsschwertes.
5.
Legen Sie das Kabel unter die zuvor entfernte Umlenkrolle und befestigen Sie wieder die
Umlenkrolle mit den zuvor entfernten Schrauben, Unterlegscheiben und Muttern.
6.
Falls nötig, justieren Sie das Kabel.
7.
Falls Sie nun die reguläre Umlenkrollenhalterung montiert haben, können Sie die
Seitenabdeckungen (58) montieren, siehe Montageschritt 9 für genaue Anweisungen.
43
