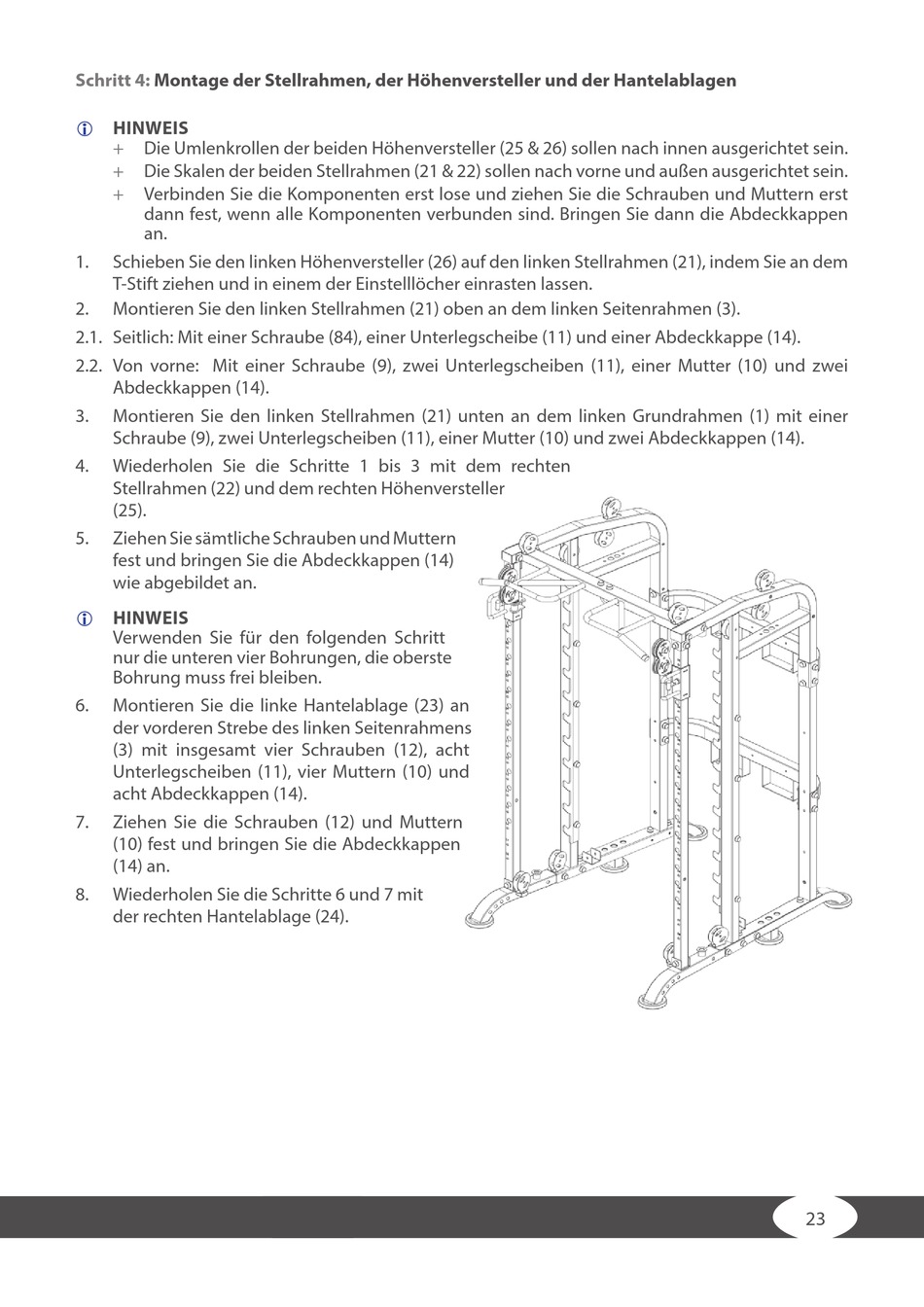

Schritt 4:
Montage der Stellrahmen, der Höhenversteller und der Hantelablagen
HINWEIS
+
Die Umlenkrollen der beiden Höhenversteller (25 & 26) sollen nach innen ausgerichtet sein.
+
Die Skalen der beiden Stellrahmen (21 & 22) sollen nach vorne und außen ausgerichtet sein.
+
Verbinden Sie die Komponenten erst lose und ziehen Sie die Schrauben und Muttern erst
dann fest, wenn alle Komponenten verbunden sind. Bringen Sie dann die Abdeckkappen
an.
1.
Schieben Sie den linken Höhenversteller (26) auf den linken Stellrahmen (21), indem Sie an dem
T-Stift ziehen und in einem der Einstelllöcher einrasten lassen.
2.
Montieren Sie den linken Stellrahmen (21) oben an dem linken Seitenrahmen (3).
2.1. Seitlich: Mit einer Schraube (84), einer Unterlegscheibe (11) und einer Abdeckkappe (14).
2.2. Von vorne: Mit einer Schraube (9), zwei Unterlegscheiben (11), einer Mutter (10) und zwei
Abdeckkappen (14).
3.
Montieren Sie den linken Stellrahmen (21) unten an dem linken Grundrahmen (1) mit einer
Schraube (9), zwei Unterlegscheiben (11), einer Mutter (10) und zwei Abdeckkappen (14).
4.
Wiederholen Sie die Schritte 1 bis 3 mit dem rechten
Stellrahmen (22) und dem rechten Höhenversteller
(25).
5.
Ziehen Sie sämtliche Schrauben und Muttern
fest und bringen Sie die Abdeckkappen (14)
wie abgebildet an.
HINWEIS
Verwenden Sie für den folgenden Schritt
nur die unteren vier Bohrungen, die oberste
Bohrung muss frei bleiben.
6.
Montieren Sie die linke Hantelablage (23) an
der vorderen Strebe des linken Seitenrahmens
(3) mit insgesamt vier Schrauben (12), acht
Unterlegscheiben (11), vier Muttern (10) und
acht Abdeckkappen (14).
7.
Ziehen Sie die Schrauben (12) und Muttern
(10) fest und bringen Sie die Abdeckkappen
(14) an.
8.
Wiederholen Sie die Schritte 6 und 7 mit
der rechten Hantelablage (24).
23
