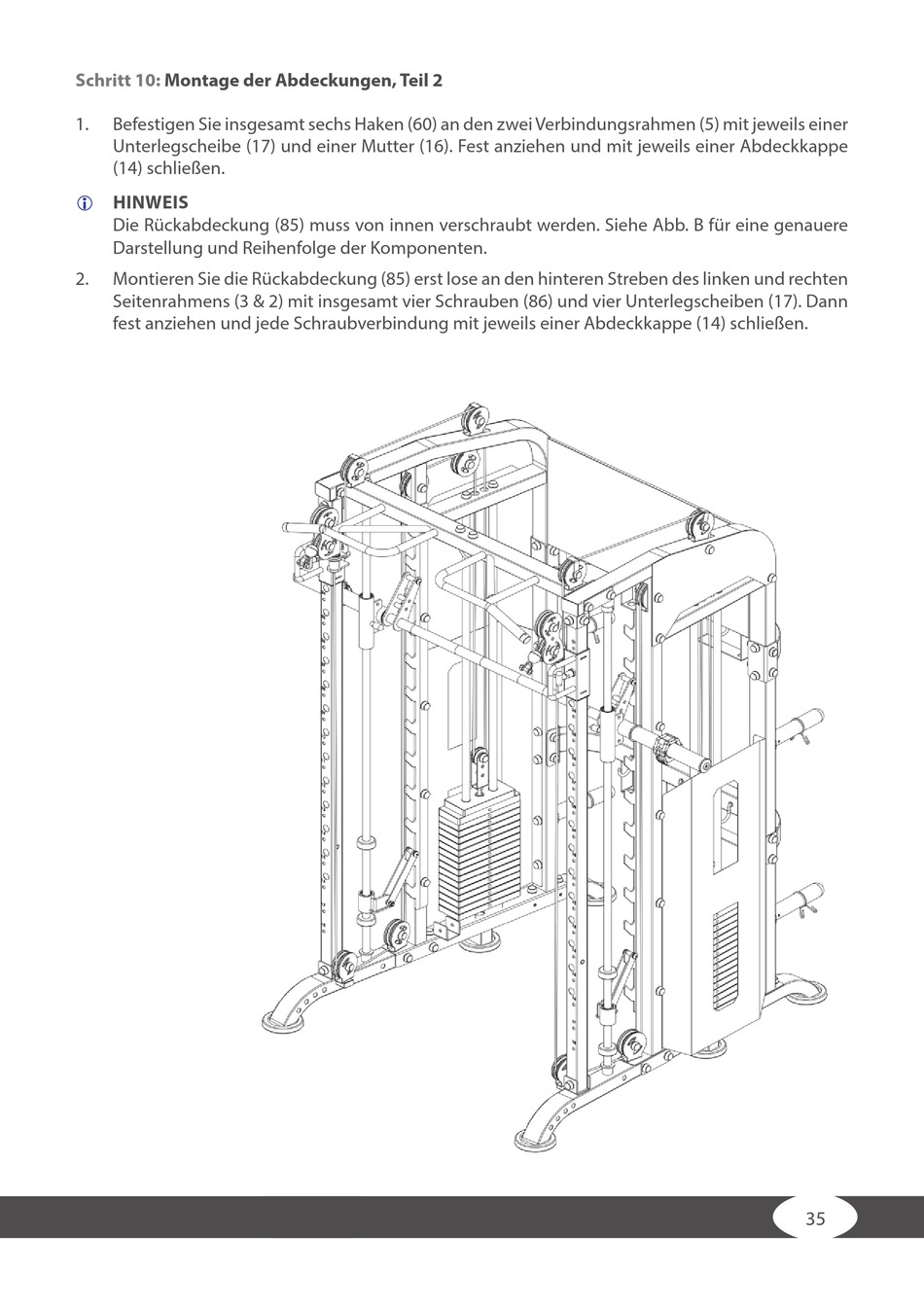

Schritt 10: Montage der Abdeckungen, Teil 2
1. Befestigen Sie insgesamt sechs Haken (60) an den zwei Verbindungsrahmen (5) mit jeweils einer
Unterlegscheibe (17) und einer Mutter (16). Fest anziehen und mit jeweils einer Abdeckkappe
(14) schließen.

HINWEIS
Die Rückabdeckung (85) muss von innen verschraubt werden. Siehe Abb. B für eine genauere
Darstellung und Reihenfolge der Komponenten.
2. Montieren Sie die Rückabdeckung (85) erst lose an den hinteren Streben des linken und rechten
Seitenrahmens (3 & 2) mit insgesamt vier Schrauben (86) und vier Unterlegscheiben (17). Dann
fest anziehen und jede Schraubverbindung mit jeweils einer Abdeckkappe (14) schließen.
