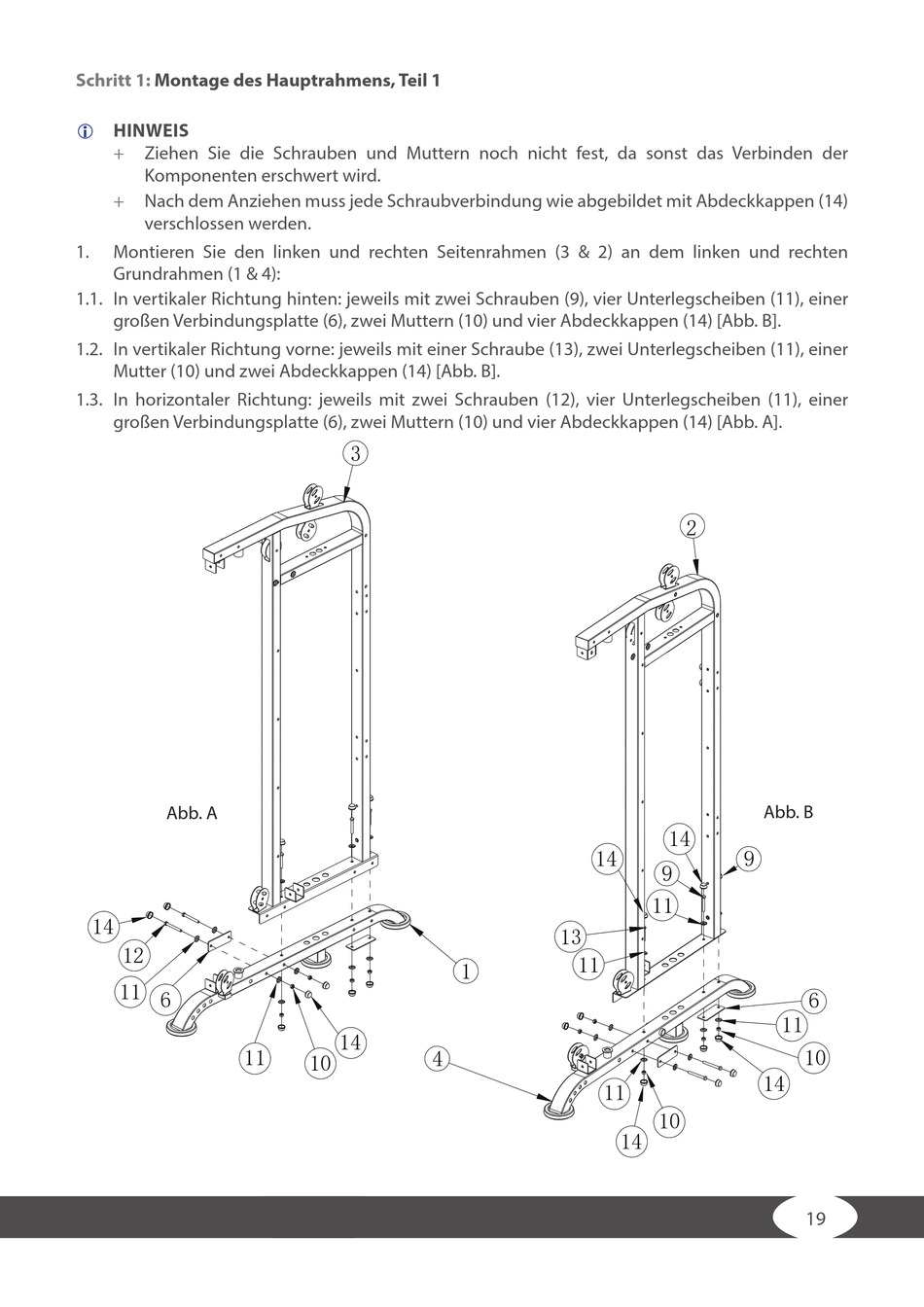

Schritt 1:
Montage des Hauptrahmens, Teil 1
HINWEIS
+
Ziehen Sie die Schrauben und Muttern noch nicht fest, da sonst das Verbinden der
Komponenten erschwert wird.
+
Nach dem Anziehen muss jede Schraubverbindung wie abgebildet mit Abdeckkappen (14)
verschlossen werden.
1.
Montieren Sie den linken und rechten Seitenrahmen (3 & 2) an dem linken und rechten
Grundrahmen (1 & 4):
1.1. In vertikaler Richtung hinten: jeweils mit zwei Schrauben (9), vier Unterlegscheiben (11), einer
großen Verbindungsplatte (6), zwei Muttern (10) und vier Abdeckkappen (14) [Abb. B].
1.2. In vertikaler Richtung vorne: jeweils mit einer Schraube (13), zwei Unterlegscheiben (11), einer
Mutter (10) und zwei Abdeckkappen (14) [Abb. B].
1.3. In horizontaler Richtung: jeweils mit zwei Schrauben (12), vier Unterlegscheiben (11), einer
großen Verbindungsplatte (6), zwei Muttern (10) und vier Abdeckkappen (14) [Abb. A].
Abb. A
Abb. B
19
