Taurus MS50 Pro Montage- Und Bedienungsanleitung Seite 21

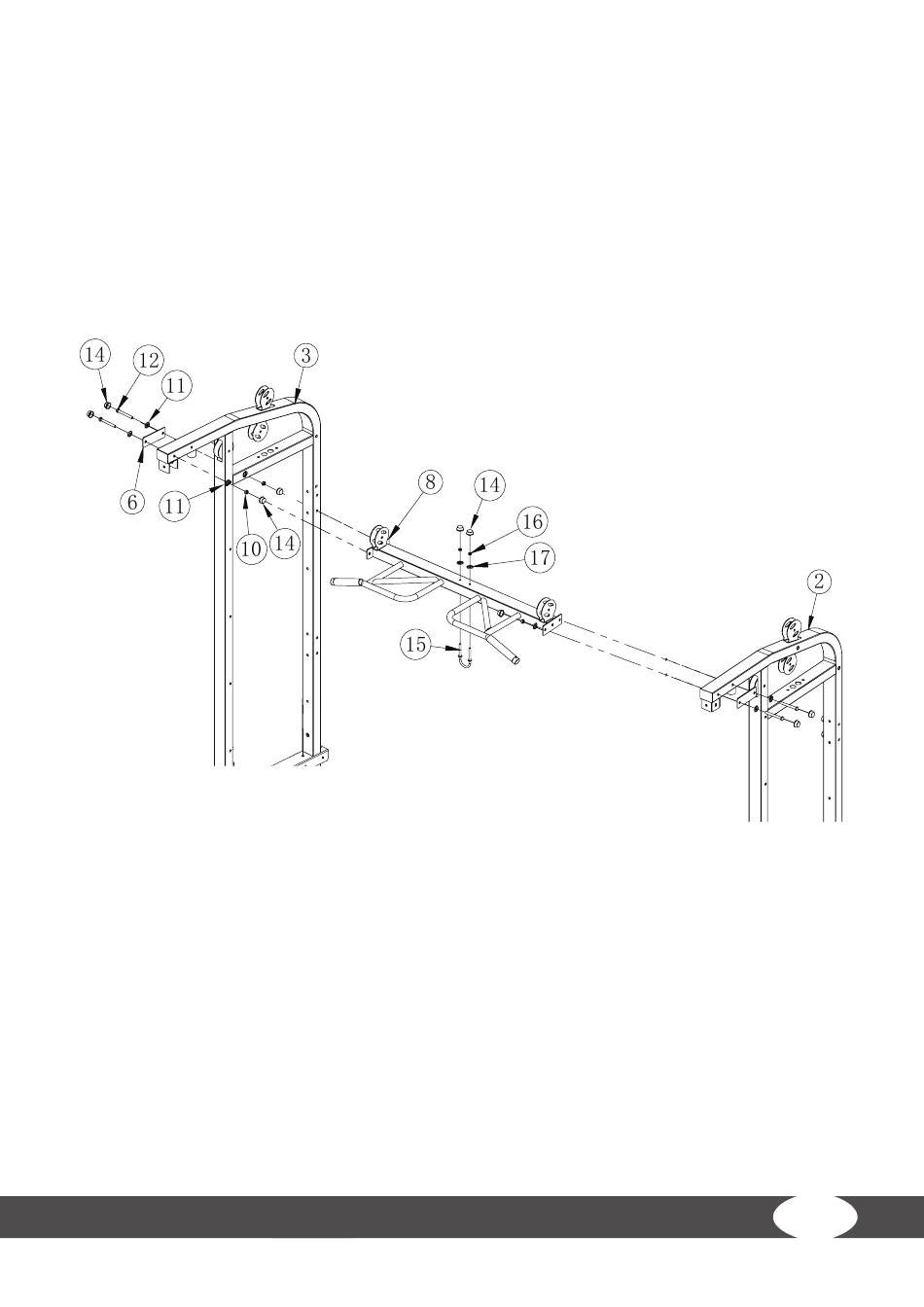

Schritt 3: Montage des Hauptrahmens, Teil 3
1. Montieren Sie die Klimmzugeinheit (8) an den beiden Seitenrahmen (3 & 2) mit zwei Schrauben
(12), einer großen Verbindungsplatte (6), vier Unterlegscheiben (11), zwei Muttern (10) und vier
Abdeckkappen (14) an jedem Seitenrahmen.
2. Montieren Sie den Halbring (15) an der Klimmzugeinheit (8) mit zwei Unterlegscheiben (17),
zwei Muttern (16) und zwei Abdeckkappen (14).
3. Ziehen Sie nun sämtliche Schrauben und Muttern aus den Schritten 1, 2 und 3 fest an und
schließen Sie die Schraubverbindungen wie abgebildet mit den Abdeckkappen (14).
