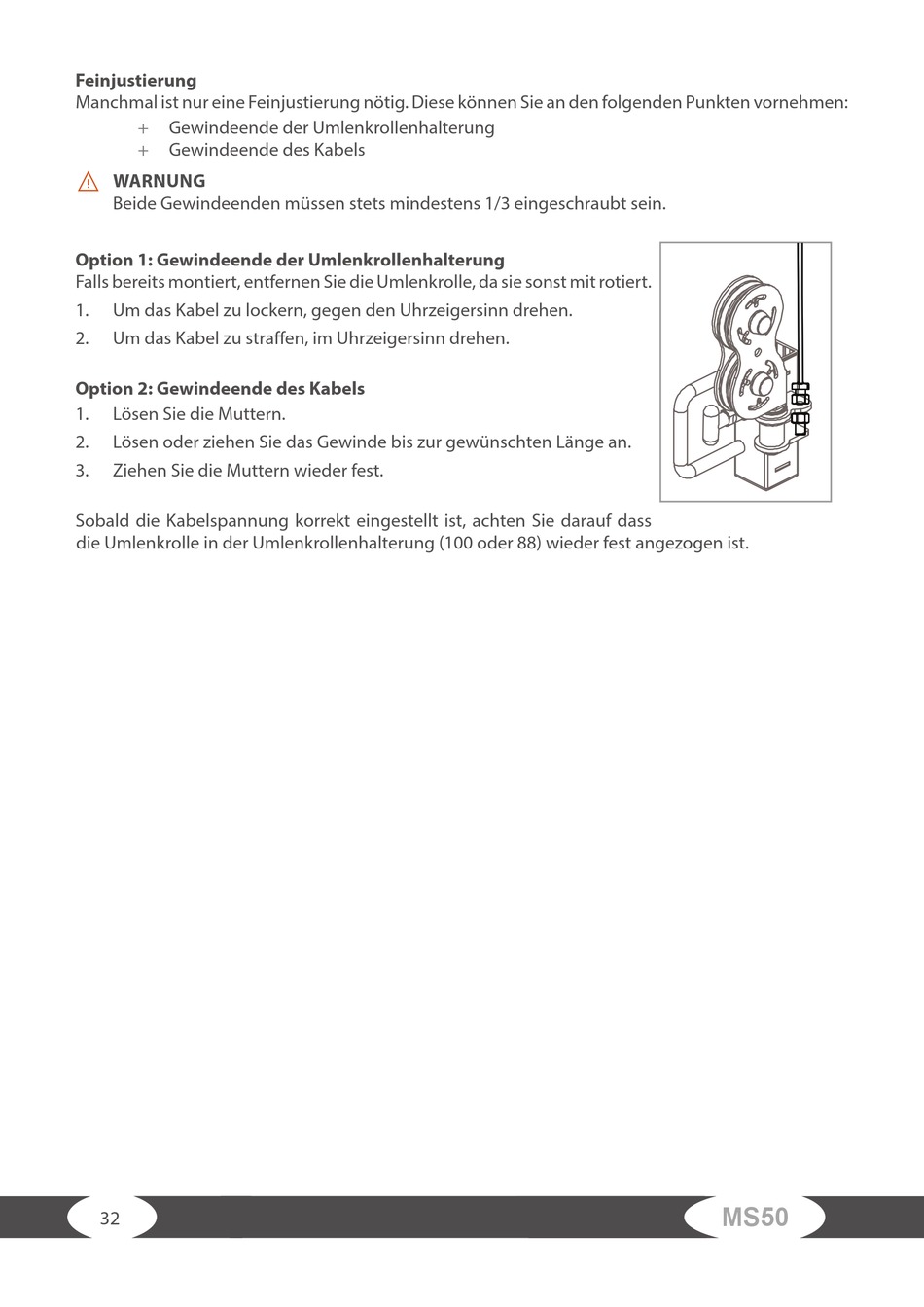

Feinjustierung
Manchmal ist nur eine Feinjustierung nötig. Diese können Sie an den folgenden Punkten vornehmen:
+
Gewindeende der Umlenkrollenhalterung
+
Gewindeende des Kabels
⚠
WARNUNG
Beide Gewindeenden müssen stets mindestens 1/3 eingeschraubt sein.
Option 1: Gewindeende der Umlenkrollenhalterung
Falls bereits montiert, entfernen Sie die Umlenkrolle, da sie sonst mit rotiert.
1.
Um das Kabel zu lockern, gegen den Uhrzeigersinn drehen.
2.
Um das Kabel zu straff en, im Uhrzeigersinn drehen.
Option 2: Gewindeende des Kabels
1.
Lösen Sie die Muttern.
2.
Lösen oder ziehen Sie das Gewinde bis zur gewünschten Länge an.
3.
Ziehen Sie die Muttern wieder fest.
Sobald die Kabelspannung korrekt eingestellt ist, achten Sie darauf dass
die Umlenkrolle in der Umlenkrollenhalterung (100 oder 88) wieder fest angezogen ist.
32
MS50
