1-4 Abnehmen und Anbringen des Displays

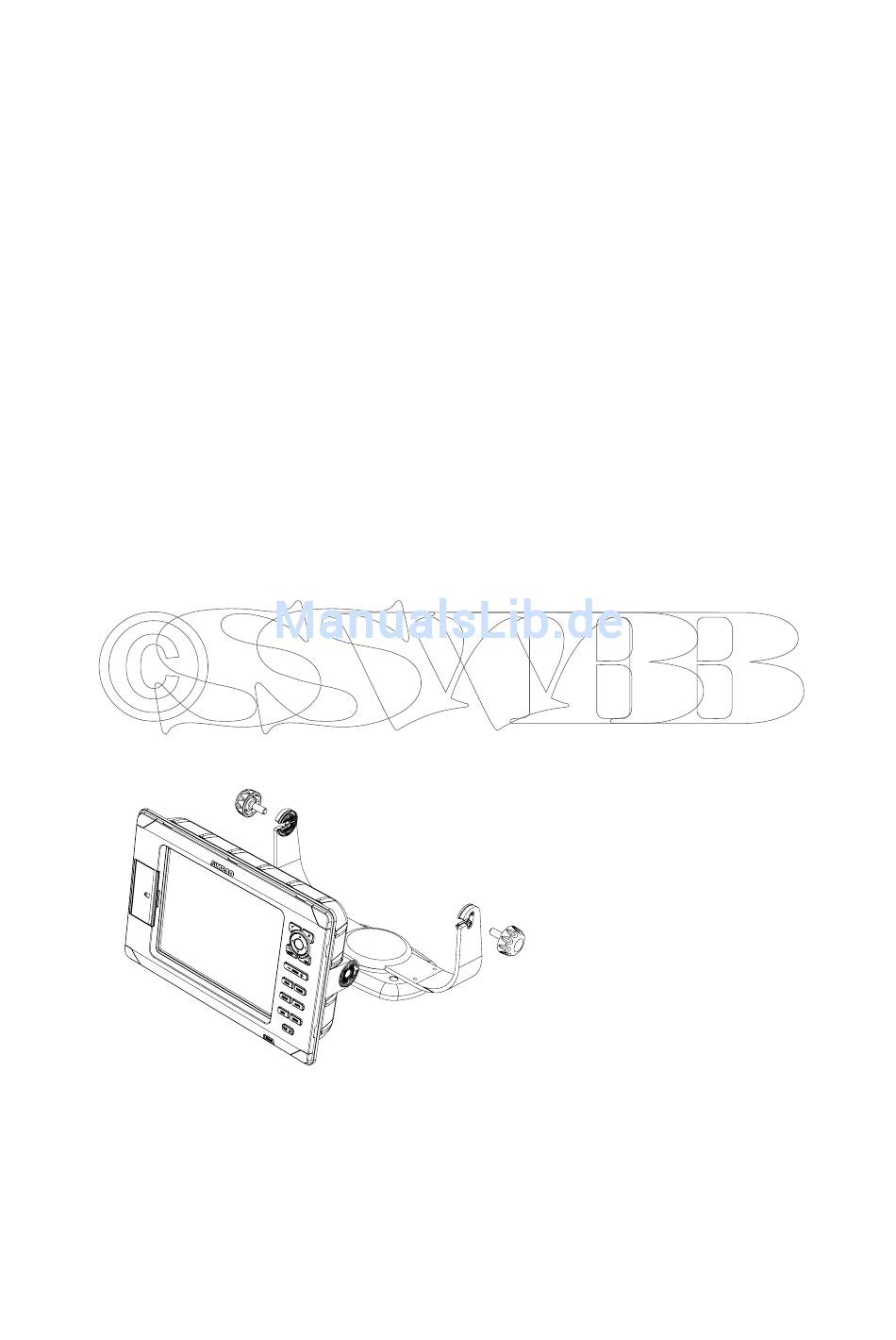

Ist die NX40/45 auf einem Bügelhalter montiert,
lässt sie sich für den Diebstahlschutz leicht lösen und
mitnehmen.
So nehmen Sie das Display ab:
• Schalten Sie die NX40/45 aus und bringen Sie die
Schutzabdeckung an.
• Lösen Sie die Schraubknöpfe an der Halterung
und nehmen Sie das Gerät aus der Halterung.
• Um die Steckverbinder abzunehmen, müssen Sie
die Überwurfringe gegen den Uhrzeigersinn drehen,
bis der Stecker gelöst werden kann.
• Bewahren Sie die NX40/45 an einem trockenen
und sauberen Ort auf.
So bringen Sie das Display an:
• Bringen Sie die Stecker an der Displayrückseite
an.
• Die Kabel und Anschlüsse sind farbcodiert.
• Stecken Sie die Kabel ein und drehen Sie die
Überwurfringe im Uhrzeigersinn handfest an.
• Es passiert nichts, wenn ein Stecker versehentlich
auf den falschen Platz gesetzt wird.
• Setzen Sie die NX40/45 in die Halterung ein.
Stellen Sie einen guten Einblickwinkel ein und
ziehen Sie die Schraubknöpfe fest. Entfernen Sie die
Abdeckung.
Simrad NX40/45 Installations- und Bedienungsanleitung
Knopf
Bügelhalterung
9
