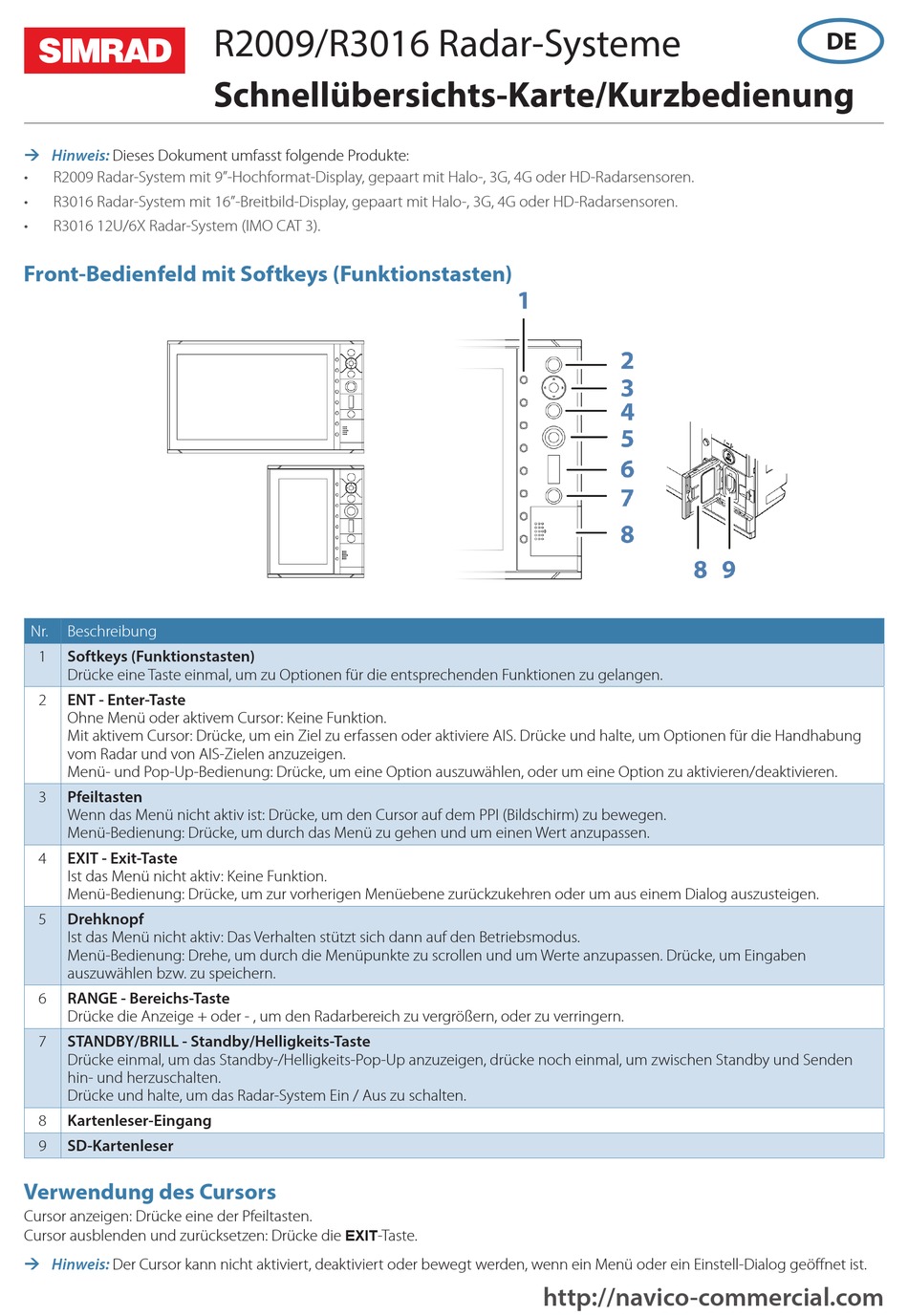

Simrad R2009 Schnellübersichts-Karte/Kurzbedienung

¼ Hinweis:
Dieses Dokument umfasst folgende Produkte:
• R2009 Radar-System mit 9"-Hochformat-Display, gepaart mit Halo-, 3G, 4G oder HD-Radarsensoren.
• R3016 Radar-System mit 16"-Breitbild-Display, gepaart mit Halo-, 3G, 4G oder HD-Radarsensoren.
• R3016 12U/6X Radar-System (IMO CAT 3).
Front-Bedienfeld mit Softkeys (Funktionstasten)
Nr. Beschreibung
Softkeys (Funktionstasten)
1
Drücke eine Taste einmal, um zu Optionen für die entsprechenden Funktionen zu gelangen.
ENT - Enter-Taste
2
Ohne Menü oder aktivem Cursor: Keine Funktion.
Mit aktivem Cursor: Drücke, um ein Ziel zu erfassen oder aktiviere AIS. Drücke und halte, um Optionen für die Handhabung
vom Radar und von AIS-Zielen anzuzeigen.
Menü- und Pop-Up-Bedienung: Drücke, um eine Option auszuwählen, oder um eine Option zu aktivieren/deaktivieren.
Pfeiltasten
3
Wenn das Menü nicht aktiv ist: Drücke, um den Cursor auf dem PPI (Bildschirm) zu bewegen.
Menü-Bedienung: Drücke, um durch das Menü zu gehen und um einen Wert anzupassen.
EXIT - Exit-Taste
4
Ist das Menü nicht aktiv: Keine Funktion.
Menü-Bedienung: Drücke, um zur vorherigen Menüebene zurückzukehren oder um aus einem Dialog auszusteigen.
Drehknopf
5
Ist das Menü nicht aktiv: Das Verhalten stützt sich dann auf den Betriebsmodus.
Menü-Bedienung: Drehe, um durch die Menüpunkte zu scrollen und um Werte anzupassen. Drücke, um Eingaben
auszuwählen bzw. zu speichern.
RANGE - Bereichs-Taste
6
Drücke die Anzeige + oder - , um den Radarbereich zu vergrößern, oder zu verringern.
STANDBY/BRILL - Standby/Helligkeits-Taste
7
Drücke einmal, um das Standby-/Helligkeits-Pop-Up anzuzeigen, drücke noch einmal, um zwischen Standby und Senden
hin- und herzuschalten.
Drücke und halte, um das Radar-System Ein / Aus zu schalten.
Kartenleser-Eingang
8
SD-Kartenleser
9
Verwendung des Cursors
Cursor anzeigen: Drücke eine der Pfeiltasten.
Cursor ausblenden und zurücksetzen: Drücke die
¼ Hinweis:
Der Cursor kann nicht aktiviert, deaktiviert oder bewegt werden, wenn ein Menü oder ein Einstell-Dialog geöffnet ist.
R2009/R3016 Radar-Systeme
Schnellübersichts-Karte/Kurzbedienung
EXIT
-Taste.
http://navico-commercial.com
DE
