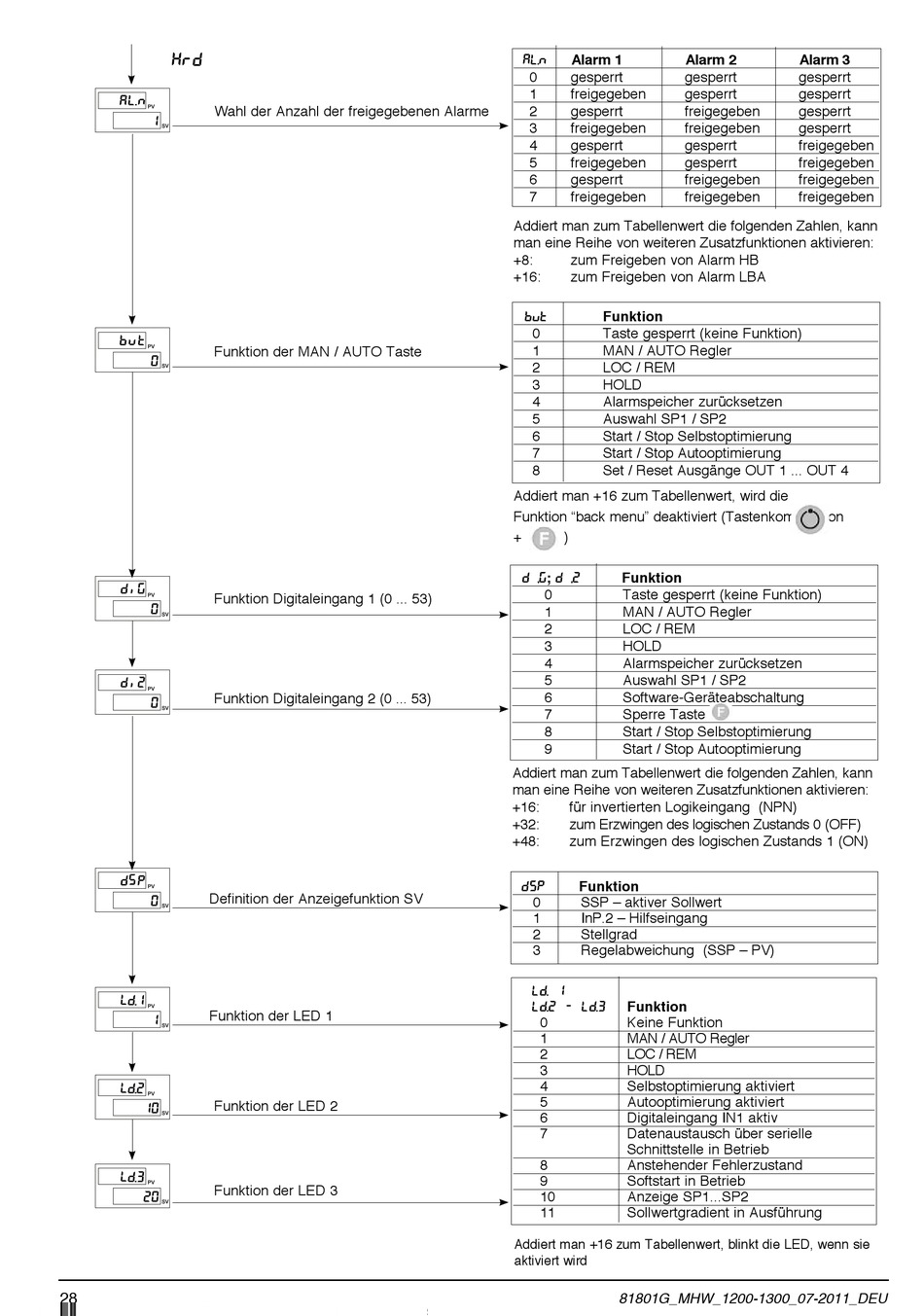

Funktion - gefran 1200 Bedienungsanleitung

KRD
A L. n
Wahl der Anzahl der freigegebenen Alarme
PV
i
SV
t
b
Funktion der MAN / AUTO Taste
PV
0
SV
d G
Funktion Digitaleingang 1 (0 ... 53)
PV
0
SV
d 2
PV
Funktion Digitaleingang 2 (0 ... 53)
0
SV
d
P
PV
Definition der Anzeigefunktion SV
0
SV
L d. 1
PV
Funktion der LED 1
1
SV
L
d. 2
PV
Funktion der LED 2
10
SV
L
d. 3
PV
Funktion der LED 3
20
SV
28
Alarm 1 Alarm 2
AL. N
0 gesperrt gesperrt
1 freigegeben gesperrt
2 gesperrt freigegeben
3 freigegeben freigegeben
4 gesperrt gesperrt
5 freigegeben gesperrt
6 gesperrt freigegeben
7 freigegeben freigegeben
Addiert man zum Tabellenwert die folgenden Zahlen, kann
man eine Reihe von weiteren Zusatzfunktionen aktivieren:
+8: zum Freigeben von Alarm HB
+16: zum Freigeben von Alarm LBA

Funktion

BVT
0 Taste gesperrt (keine Funktion)
1 MAN / AUTO Regler
2 LOC / REM
3 HOLD
4 Alarmspeicher zurücksetzen
5 Auswahl SP1 / SP2
6 Start / Stop Selbstoptimierung
7 Start / Stop Autooptimierung
8 Set / Reset Ausgänge OUT 1 ... OUT 4
Addiert man +16 zum Tabellenwert, wird die
Funktion "back menu" deaktiviert (Tastenkombination
+ )
D , G ; D , 2 Funktion
0 Taste gesperrt (keine Funktion)
1 MAN / AUTO Regler
2 LOC / REM
3 HOLD
4 Alarmspeicher zurücksetzen
5 Auswahl SP1 / SP2
6 Software-Geräteabschaltung
7 Sperre Taste
8 Start / Stop Selbstoptimierung
9 Start / Stop Autooptimierung
Addiert man zum Tabellenwert die folgenden Zahlen, kann
man eine Reihe von weiteren Zusatzfunktionen aktivieren:
+16: für invertierten Logikeingang (NPN)
+32: zum Erzwingen des logischen Zustands 0 (OFF)
+48: zum Erzwingen des logischen Zustands 1 (ON)
Funktion
DSP
0 SSP – aktiver Sollwert
1 InP.2 – Hilfseingang
2 Stellgrad
3 Regelabweichung (SSP – PV)
LD. 1
Funktion
LD. 2 - LD. 3
0 Keine Funktion
1 MAN / AUTO Regler
2 LOC / REM
3 HOLD
4 Selbstoptimierung aktiviert
5 Autooptimierung aktiviert
6 Digitaleingang IN1 aktiv
7 Datenaustausch über serielle
Schnittstelle in Betrieb
8 Anstehender Fehlerzustand
9 Softstart in Betrieb
10 Anzeige SP1...SP2
11 Sollwertgradient in Ausführung
Addiert man +16 zum Tabellenwert, blinkt die LED, wenn sie
aktiviert wird
81801G_MHW_1200-1300_07-2011_DEU
Alarm 3
gesperrt
gesperrt
gesperrt
gesperrt
freigegeben
freigegeben
freigegeben
freigegeben
