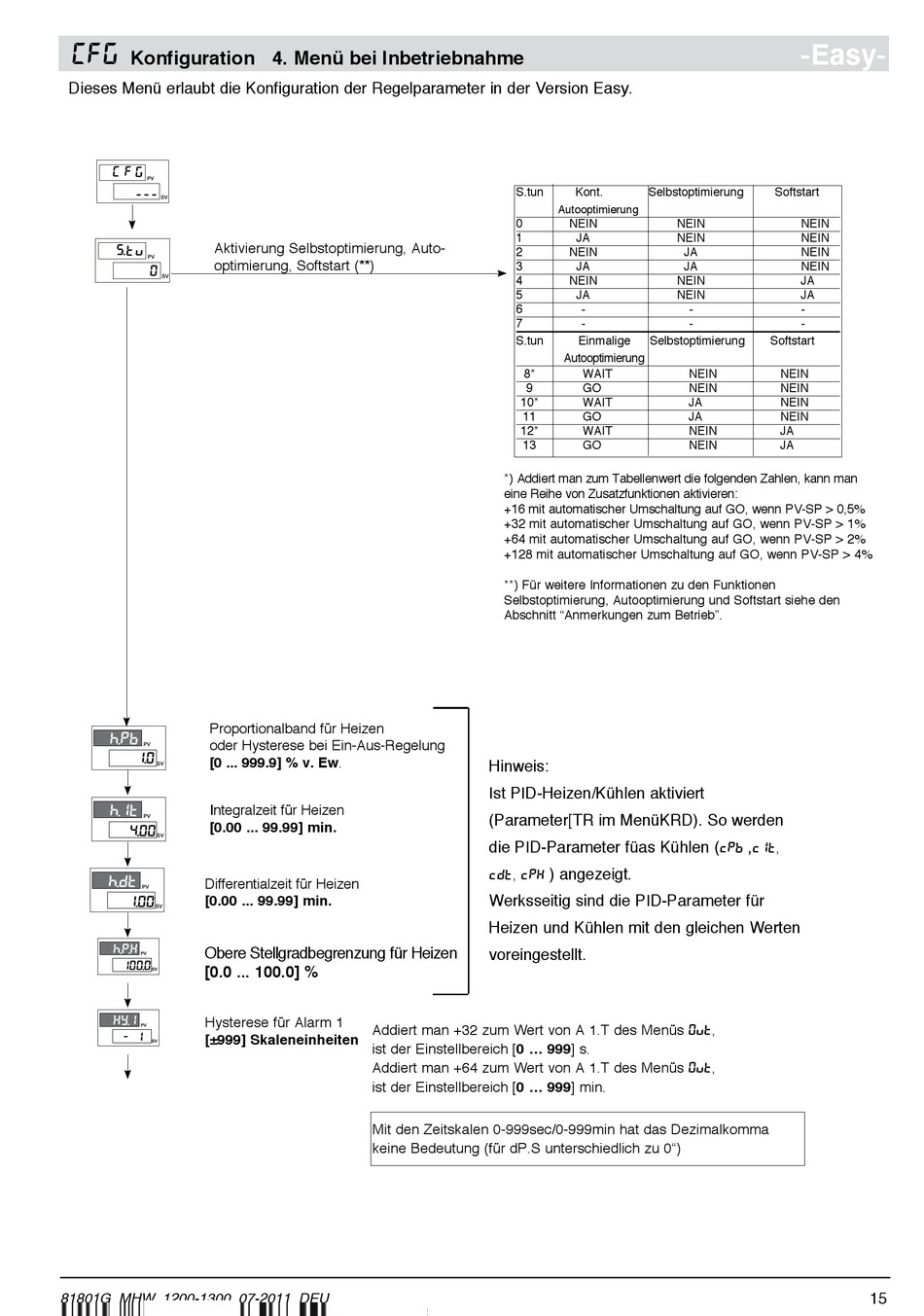

Konfiguration 4. Menü bei Inbetriebnahme
Dieses Menü erlaubt die Konfiguration der Regelparameter in der Version Easy.
G
F G
PV
---
SV
Aktivierung Selbstoptimierung, Auto-
S. v t
PV
optimierung, Softstart (**)
0
SV
Proportionalband für Heizen
h. P b
oder Hysterese bei Ein-Aus-Regelung
PV
[0 ... 999.9] % v. Ew.
1. 0
SV
Integralzeit für Heizen
h. I t
PV
[0.00 ... 99.99] min.
4. 0 0
SV
h. d t Differentialzeit für Heizen
PV
[0.00 ... 99.99] min.
1. 0 0
SV
Obere Stellgradbegrenzung für Heizen
h. P . K
PV
[0.0 ... 100.0] %
100. 0
SV
Hysterese für Alarm 1
KY. i
PV
[±999] Skaleneinheiten
- 1
SV
81801G_MHW_1200-1300_07-2011_DEU
S.tun
0
1
2
3
4
5
6
7
S.tun
8*
9
10*
11
12*
13
*) Addiert man zum Tabellenwert die folgenden Zahlen, kann man
eine Reihe von Zusatzfunktionen aktivieren:
+16 mit automatischer Umschaltung auf GO, wenn PV-SP > 0,5%
+32 mit automatischer Umschaltung auf GO, wenn PV-SP > 1%
+64 mit automatischer Umschaltung auf GO, wenn PV-SP > 2%
+128 mit automatischer Umschaltung auf GO, wenn PV-SP > 4%
**) Für weitere Informationen zu den Funktionen
Selbstoptimierung, Autooptimierung und Softstart siehe den
Abschnitt "Anmerkungen zum Betrieb".
Hinweis:
Ist PID-Heizen/Kühlen aktiviert
(Parameter[TR im MenüKRD). So werden
die PID-Parameter füas Kühlen (
cdt, cPK
Werksseitig sind die PID-Parameter für
Heizen und Kühlen mit den gleichen Werten
voreingestellt.
Addiert man +32 zum Wert von A 1.T des Menüs 0VT,
ist der Einstellbereich [0 ... 999] s.
Addiert man +64 zum Wert von A 1.T des Menüs 0VT,
ist der Einstellbereich [0 ... 999] min.
Mit den Zeitskalen 0-999sec/0-999min hat das Dezimalkomma
keine Bedeutung (für dP.S unterschiedlich zu 0")
Kont. Selbstoptimierung
Autooptimierung
NEIN NEIN
JA NEIN
NEIN JA
JA JA
NEIN NEIN
JA NEIN
- -
- -
Einmalige Selbstoptimierung
Autooptimierung
WAIT NEIN
GO NEIN
WAIT JA
GO JA
WAIT NEIN
GO NEIN
cPb
