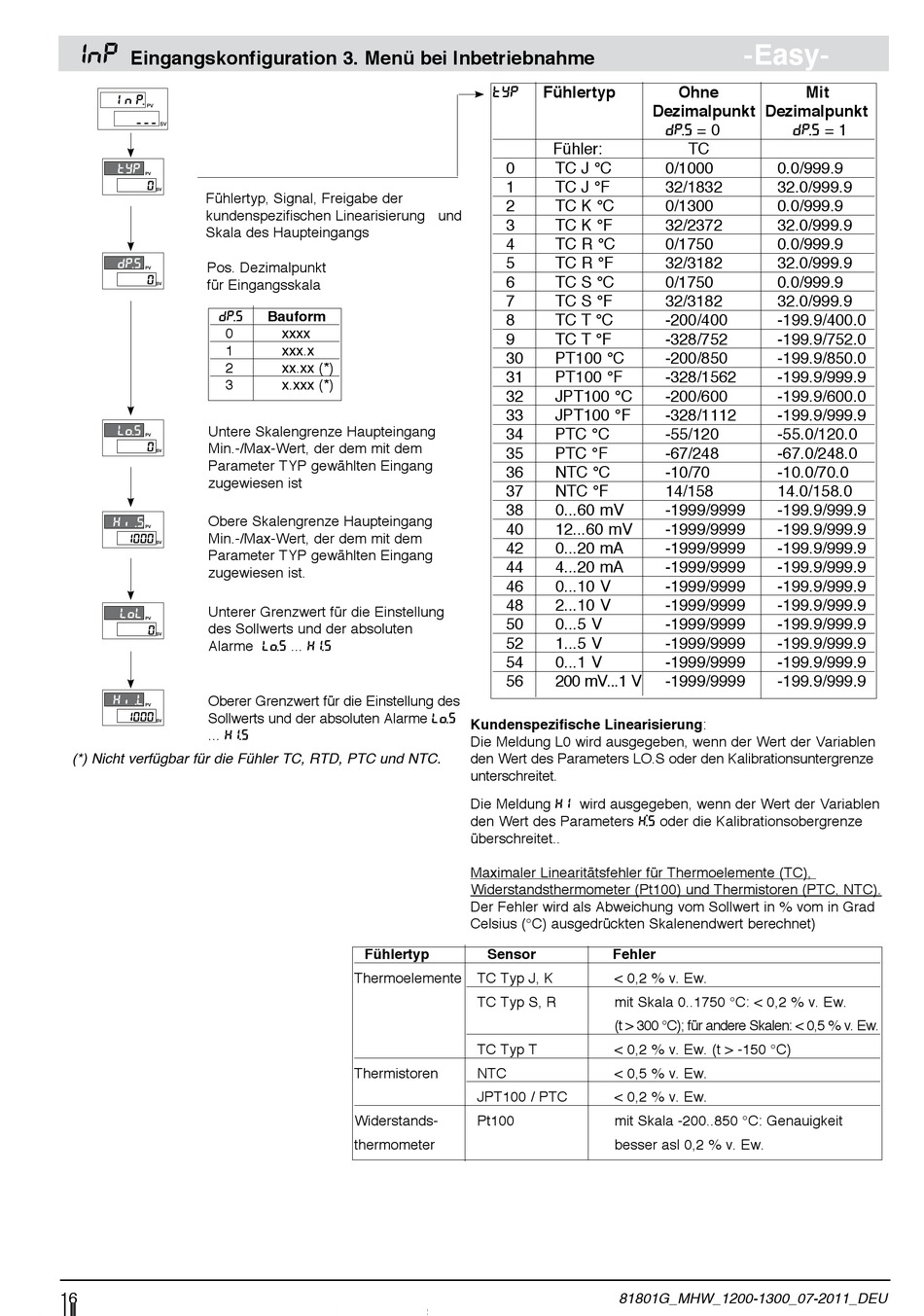

gefran 1200 Bedienungsanleitung Seite 16

INP
Eingangskonfiguration 3. Menü bei Inbetriebnahme
I n P.
PV
---
SV
tYP
PV
0
SV
Fühlertyp, Signal, Freigabe der
kundenspezifischen Linearisierung und
Skala des Haupteingangs
Pos. Dezimalpunkt
dP. S
PV
für Eingangsskala
0
SV
DP. S
0
1
2
3
Untere Skalengrenze Haupteingang
Lo. S
PV
Min.-/Max-Wert, der dem mit dem
0
SV
Parameter TYP gewählten Eingang
zugewiesen ist
Obere Skalengrenze Haupteingang
Ki . S
PV
Min.-/Max-Wert, der dem mit dem
1000
SV
Parameter TYP gewählten Eingang
zugewiesen ist.
Unterer Grenzwert für die Einstellung
LoL
PV
des Sollwerts und der absoluten
0
SV
Alarme LO. S ... KI. S
Oberer Grenzwert für die Einstellung des
Ki . L
PV
Sollwerts und der absoluten Alarme LO. S
1000
SV
... KI. S
(*) Nicht verfügbar für die Fühler TC, RTD, PTC und NTC.
16
Bauform
xxxx
xxx.x
xx.xx (*)
x.xxx (*)
Fühlertyp
Thermoelemente
Thermistoren
Widerstands-
thermometer
Fühlertyp
TYP
Fühler:
0 TC J °C
1 TC J °F
2 TC K °C
3 TC K °F
4 TC R °C
5 TC R °F
6 TC S °C
7 TC S °F
8 TC T °C
9 TC T °F
30 PT100 °C
31 PT100 °F
32 JPT100 °C
33 JPT100 °F
34 PTC °C
35 PTC °F
36 NTC °C
37 NTC °F
38 0...60 mV
40 12...60 mV
42 0...20 mA
44 4...20 mA
46 0...10 V
48 2...10 V
50 0...5 V
52 1...5 V
54 0...1 V
56 200 mV...1 V
Kundenspezifische Linearisierung:
Die Meldung L0 wird ausgegeben, wenn der Wert der Variablen
den Wert des Parameters LO.S oder den Kalibrationsuntergrenze
unterschreitet.
Die Meldung KI wird ausgegeben, wenn der Wert der Variablen
den Wert des Parameters K' . S oder die Kalibrationsobergrenze
überschreitet..
Maximaler Linearitätsfehler für Thermoelemente (TC),
Widerstandsthermometer (Pt100) und Thermistoren (PTC, NTC).
Der Fehler wird als Abweichung vom Sollwert in % vom in Grad
Celsius (°C) ausgedrückten Skalenendwert berechnet)
Sensor Fehler
TC Typ J, K < 0,2 % v. Ew.
TC Typ S, R mit Skala 0..1750 °C: < 0,2 % v. Ew.
(t > 300 °C); für andere Skalen: < 0,5 % v. Ew.
TC Typ T < 0,2 % v. Ew. (t > -150 °C)
NTC < 0,5 % v. Ew.
JPT100 / PTC < 0,2 % v. Ew.
Pt100 mit Skala -200..850 °C: Genauigkeit
besser asl 0,2 % v. Ew.
81801G_MHW_1200-1300_07-2011_DEU
-Easy-
Ohne Mit
Dezimalpunkt Dezimalpunkt
DP. S = 0 DP. S = 1
TC
0/1000 0.0/999.9
32/1832 32.0/999.9
0/1300 0.0/999.9
32/2372 32.0/999.9
0/1750 0.0/999.9
32/3182 32.0/999.9
0/1750 0.0/999.9
32/3182 32.0/999.9
-200/400 -199.9/400.0
-328/752 -199.9/752.0
-200/850 -199.9/850.0
-328/1562 -199.9/999.9
-200/600 -199.9/600.0
-328/1112 -199.9/999.9
-55/120 -55.0/120.0
-67/248 -67.0/248.0
-10/70 -10.0/70.0
14/158 14.0/158.0
-1999/9999 -199.9/999.9
-1999/9999 -199.9/999.9
-1999/9999 -199.9/999.9
-1999/9999 -199.9/999.9
-1999/9999 -199.9/999.9
-1999/9999 -199.9/999.9
-1999/9999 -199.9/999.9
-1999/9999 -199.9/999.9
-1999/9999 -199.9/999.9
-1999/9999 -199.9/999.9
