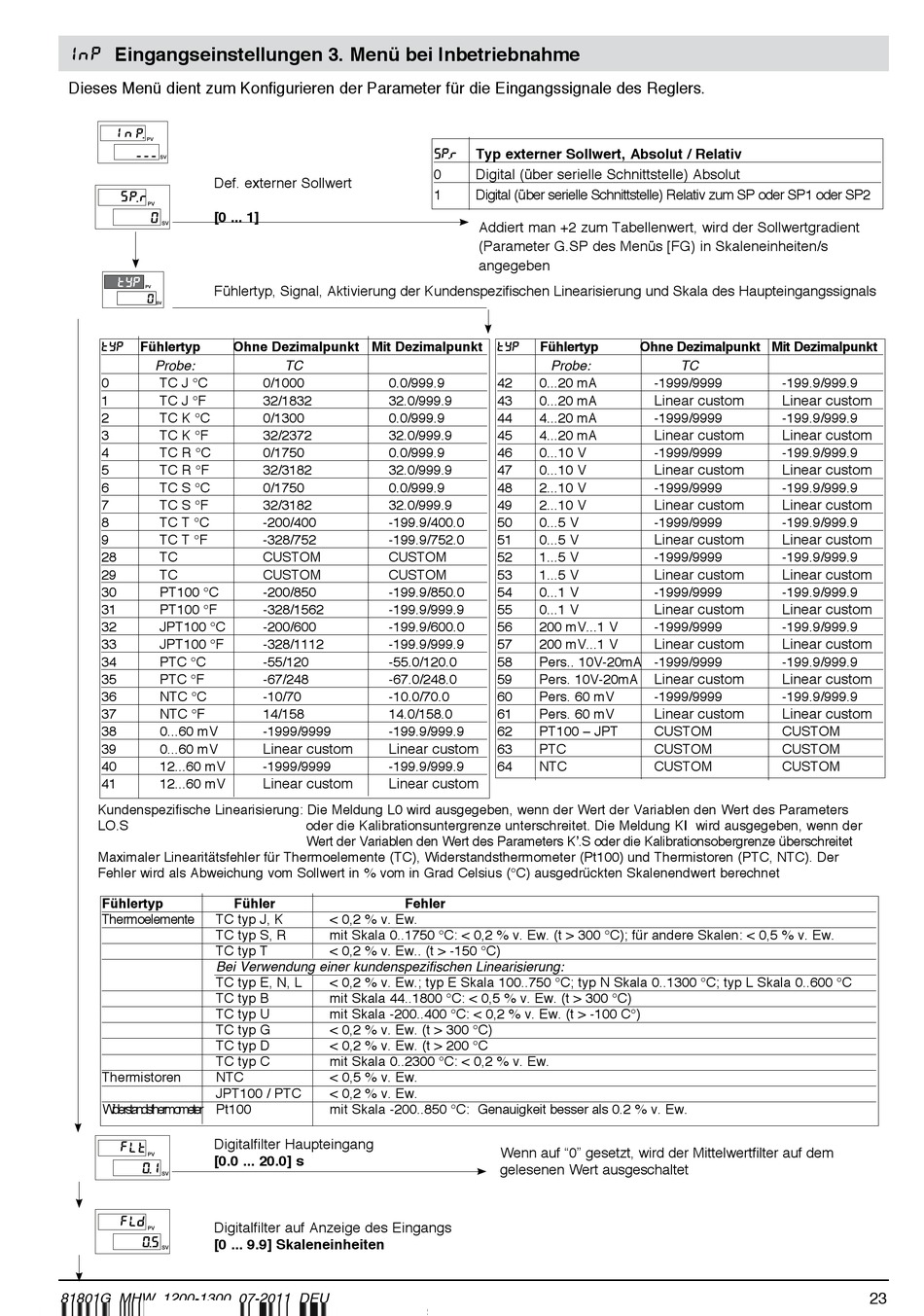

InP Eingangseinstellungen 3. Menü bei Inbetriebnahme
Dieses Menü dient zum Konfigurieren der Parameter für die Eingangssignale des Reglers.
I n P.
PV
---
SV
Def. externer Sollwert
S P. r
PV
[0 ... 1]
0
SV
tYP
Fühlertyp, Signal, Aktivierung der Kundenspezifischen Linearisierung und Skala des Haupteingangssignals
PV
0
SV
Fühlertyp Ohne Dezimalpunkt Mit Dezimalpunkt
TYP
Probe:
0 TC J °C
1 TC J °F
2 TC K °C
3 TC K °F
4 TC R °C
5 TC R °F
6 TC S °C
7 TC S °F
8 TC T °C
9 TC T °F
28 TC
29 TC
30 PT100 °C
31 PT100 °F
32 JPT100 °C
33 JPT100 °F
34 PTC °C
35 PTC °F
36 NTC °C
37 NTC °F
38 0...60 mV
39 0...60 mV
40 12...60 mV
41 12...60 mV
Kundenspezifische Linearisierung: Die Meldung L0 wird ausgegeben, wenn der Wert der Variablen den Wert des Parameters
LO.S
Maximaler Linearitätsfehler für Thermoelemente (TC), Widerstandsthermometer (Pt100) und Thermistoren (PTC, NTC). Der
Fehler wird als Abweichung vom Sollwert in % vom in Grad Celsius (°C) ausgedrückten Skalenendwert berechnet
Fühlertyp Fühler
Thermoelemente TC typ J, K
TC typ S, R
TC typ T
Bei Verwendung einer kundenspezifischen Linearisierung:
TC typ E, N, L
TC typ B
TC typ U
TC typ G
TC typ D
TC typ C
Thermistoren NTC
JPT100 / PTC
Wi d erstandsthermometer Pt100
Digitalfilter Haupteingang
F L
t
[0.0 ... 20.0] s
PV
0. 1
SV
F L
d
Digitalfilter auf Anzeige des Eingangs
PV
[0 ... 9.9] Skaleneinheiten
0. 5
SV
81801G_MHW_1200-1300_07-2011_DEU
SP. R
0
1
TC
0/1000 0.0/999.9
32/1832 32.0/999.9
0/1300 0.0/999.9
32/2372 32.0/999.9
0/1750 0.0/999.9
32/3182 32.0/999.9
0/1750 0.0/999.9
32/3182 32.0/999.9
-200/400 -199.9/400.0
-328/752 -199.9/752.0
CUSTOM CUSTOM
CUSTOM CUSTOM
-200/850 -199.9/850.0
-328/1562 -199.9/999.9
-200/600 -199.9/600.0
-328/1112 -199.9/999.9
-55/120 -55.0/120.0
-67/248 -67.0/248.0
-10/70 -10.0/70.0
14/158 14.0/158.0
-1999/9999 -199.9/999.9
Linear custom Linear custom
-1999/9999 -199.9/999.9
Linear custom Linear custom
oder die Kalibrationsuntergrenze unterschreitet. Die Meldung KI wird ausgegeben, wenn der
Wert der Variablen den Wert des Parameters K'.S oder die Kalibrationsobergrenze überschreitet
Fehler
< 0,2 % v. Ew.
mit Skala 0..1750 °C: < 0,2 % v. Ew. (t > 300 °C); für andere Skalen: < 0,5 % v. Ew.
< 0,2 % v. Ew.. (t > -150 °C)
< 0,2 % v. Ew.; typ E Skala 100..750 °C; typ N Skala 0..1300 °C; typ L Skala 0..600 °C
mit Skala 44..1800 °C: < 0,5 % v. Ew. (t > 300 °C)
mit Skala -200..400 °C: < 0,2 % v. Ew. (t > -100 C°)
< 0,2 % v. Ew. (t > 300 °C)
< 0,2 % v. Ew. (t > 200 °C
mit Skala 0..2300 °C: < 0,2 % v. Ew.
< 0,5 % v. Ew.
< 0,2 % v. Ew.
mit Skala -200..850 °C: Genauigkeit besser als 0.2 % v. Ew.
Typ externer Sollwert, Absolut / Relativ
Digital (über serielle Schnittstelle) Absolut
Digital (über serielle Schnittstelle) Relativ zum SP oder SP1 oder SP2
Addiert man +2 zum Tabellenwert, wird der Sollwertgradient
(Parameter G.SP des Menüs [FG) in Skaleneinheiten/s
angegeben
Fühlertyp Ohne Dezimalpunkt Mit Dezimalpunkt
TYP
Probe:
42 0...20 mA
43 0...20 mA
44 4...20 mA
45 4...20 mA
46 0...10 V
47 0...10 V
48 2...10 V
49 2...10 V
50 0...5 V
51 0...5 V
52 1...5 V
53 1...5 V
54 0...1 V
55 0...1 V
56 200 mV...1 V
57 200 mV...1 V
58 Pers.. 10V-20mA -1999/9999
59 Pers. 10V-20mA
60 Pers. 60 mV
61 Pers. 60 mV
62 PT100 – JPT
63 PTC
64 NTC
Wenn auf "0" gesetzt, wird der Mittelwertfilter auf dem
gelesenen Wert ausgeschaltet
TC
-1999/9999 -199.9/999.9
Linear custom Linear custom
-1999/9999 -199.9/999.9
Linear custom Linear custom
-1999/9999 -199.9/999.9
Linear custom Linear custom
-1999/9999 -199.9/999.9
Linear custom Linear custom
-1999/9999 -199.9/999.9
Linear custom Linear custom
-1999/9999 -199.9/999.9
Linear custom Linear custom
-1999/9999 -199.9/999.9
Linear custom Linear custom
-1999/9999 -199.9/999.9
Linear custom Linear custom
-199.9/999.9
Linear custom Linear custom
-1999/9999 -199.9/999.9
Linear custom Linear custom
CUSTOM CUSTOM
CUSTOM CUSTOM
CUSTOM CUSTOM
