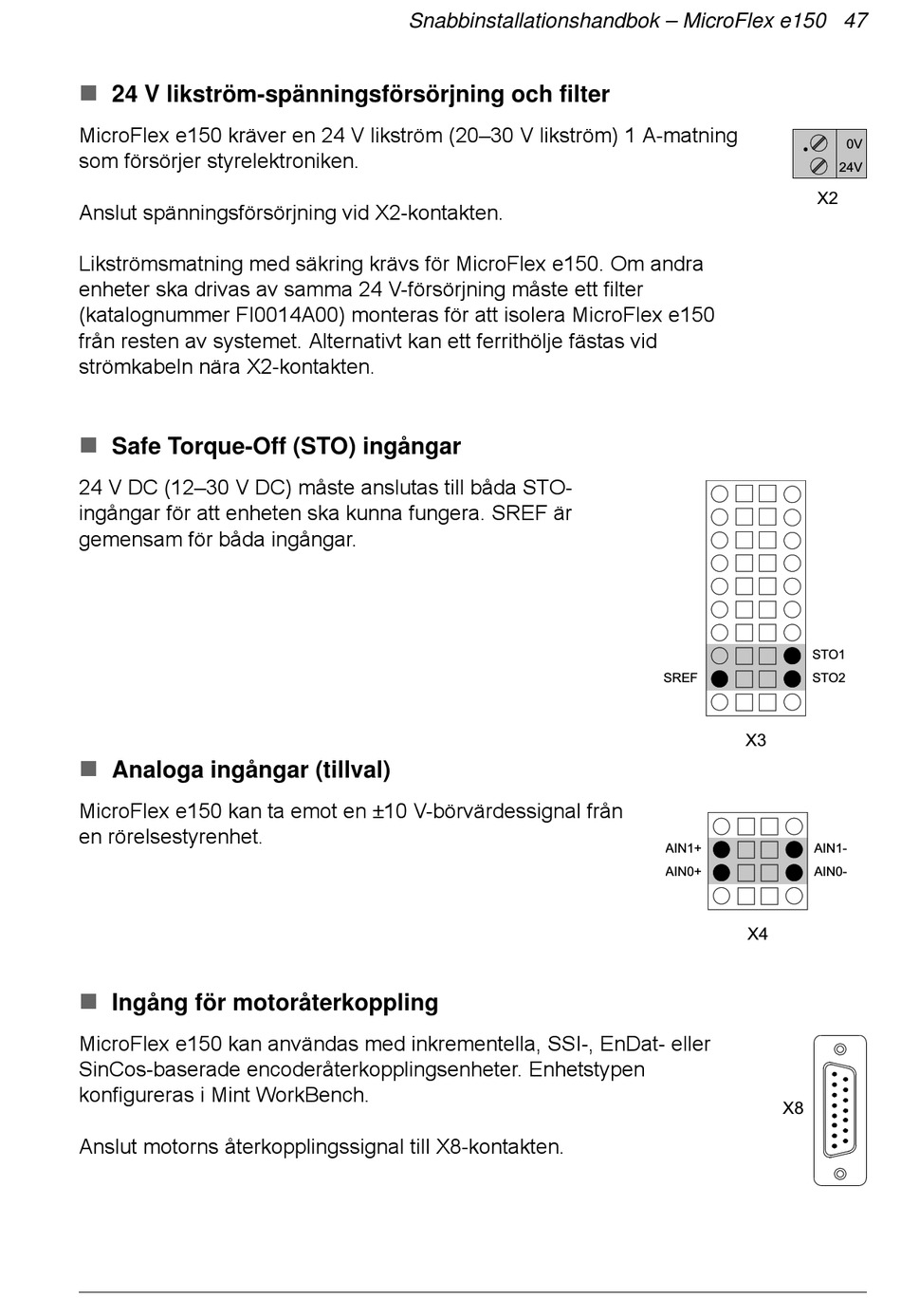

24 V likström-spänningsförsörjning och filter
MicroFlex e150 kräver en 24 V likström (20–30 V likström) 1 A-matning
som försörjer styrelektroniken.
Anslut spänningsförsörjning vid X2-kontakten.
Likströmsmatning med säkring krävs för MicroFlex e150. Om andra
enheter ska drivas av samma 24 V-försörjning måste ett filter
(katalognummer FI0014A00) monteras för att isolera MicroFlex e150
från resten av systemet. Alternativt kan ett ferrithölje fästas vid
strömkabeln nära X2-kontakten.
Safe Torque-Off (STO) ingångar
24 V DC (12–30 V DC) måste anslutas till båda STO-
ingångar för att enheten ska kunna fungera. SREF är
gemensam för båda ingångar.
Analoga ingångar (tillval)
MicroFlex e150 kan ta emot en ±10 V-börvärdessignal från
en rörelsestyrenhet.
Ingång för motoråterkoppling
MicroFlex e150 kan användas med inkrementella, SSI-, EnDat- eller
SinCos-baserade encoderåterkopplingsenheter. Enhetstypen
konfigureras i Mint WorkBench.
Anslut motorns återkopplingssignal till X8-kontakten.
Snabbinstallationshandbok – MicroFlex e150 47
X2
STO1
SREF
STO2
X3
AIN1+
AIN1-
AIN0+
AIN0-
X4
X8
0V
24V
