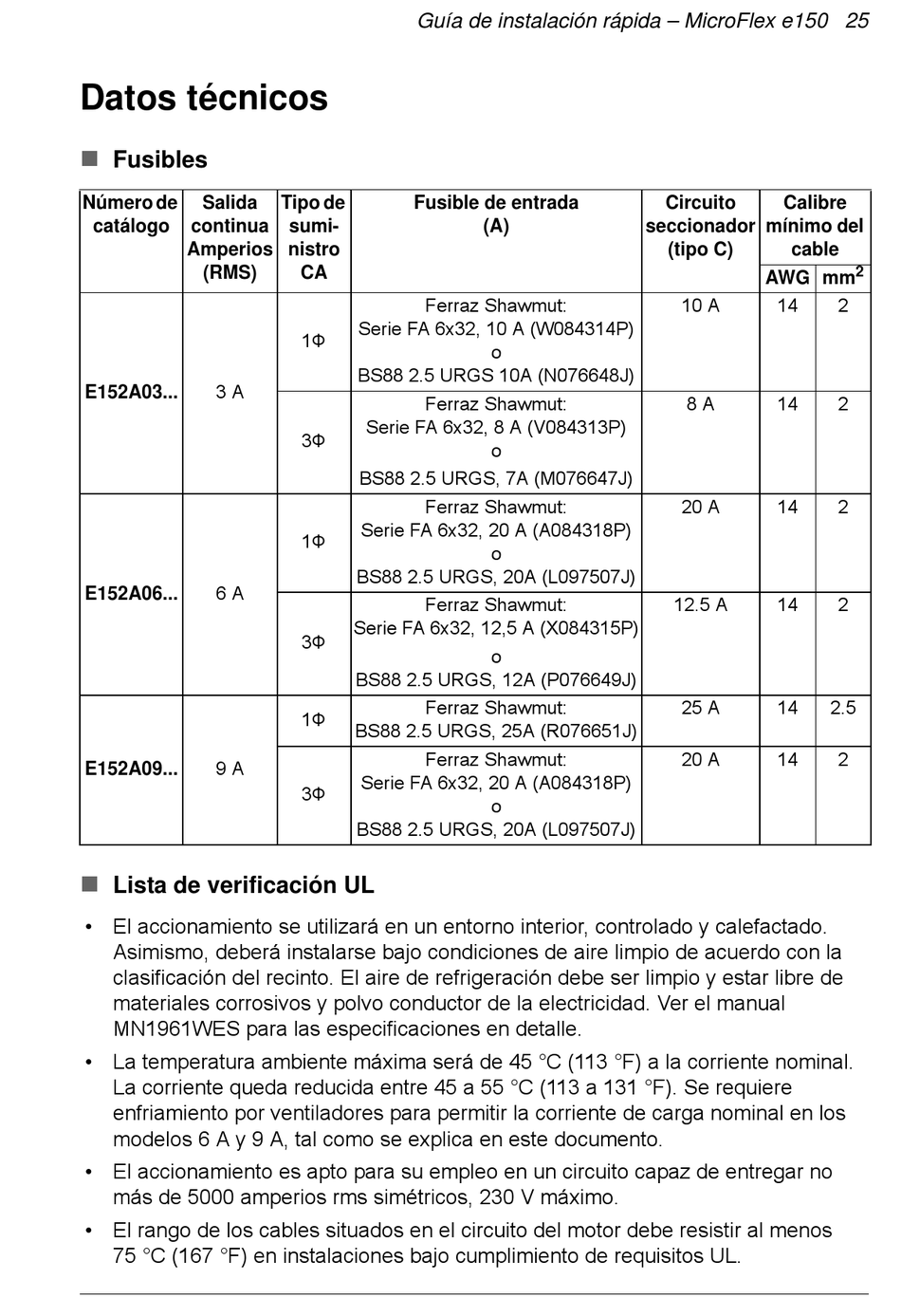

Datos técnicos
Fusibles
Número de
Salida
catálogo
continua
Amperios
(RMS)
3 A
E152A03...
6 A
E152A06...
9 A
E152A09...
Lista de verificación UL
• El accionamiento se utilizará en un entorno interior, controlado y calefactado.
Asimismo, deberá instalarse bajo condiciones de aire limpio de acuerdo con la
clasificación del recinto. El aire de refrigeración debe ser limpio y estar libre de
materiales corrosivos y polvo conductor de la electricidad. Ver el manual
MN1961WES para las especificaciones en detalle.
• La temperatura ambiente máxima será de 45 °C (113 °F) a la corriente nominal.
La corriente queda reducida entre 45 a 55 °C (113 a 131 °F). Se requiere
enfriamiento por ventiladores para permitir la corriente de carga nominal en los
modelos 6 A y 9 A, tal como se explica en este documento.
• El accionamiento es apto para su empleo en un circuito capaz de entregar no
más de 5000 amperios rms simétricos, 230 V máximo.
• El rango de los cables situados en el circuito del motor debe resistir al menos
75 °C (167 °F) en instalaciones bajo cumplimiento de requisitos UL.
Guía de instalación rápida – MicroFlex e150 25
Tipo de
Fusible de entrada
sumi-
nistro
CA
Ferraz Shawmut:
Serie FA 6x32, 10 A (W084314P)
1Φ
BS88 2.5 URGS 10A (N076648J)
Ferraz Shawmut:
Serie FA 6x32, 8 A (V084313P)
3Φ
BS88 2.5 URGS, 7A (M076647J)
Ferraz Shawmut:
Serie FA 6x32, 20 A (A084318P)
1Φ
BS88 2.5 URGS, 20A (L097507J)
Ferraz Shawmut:
Serie FA 6x32, 12,5 A (X084315P)
3Φ
BS88 2.5 URGS, 12A (P076649J)
Ferraz Shawmut:
1Φ
BS88 2.5 URGS, 25A (R076651J)
Ferraz Shawmut:
Serie FA 6x32, 20 A (A084318P)
3Φ
BS88 2.5 URGS, 20A (L097507J)
(A)
seccionador
o
o
o
o
o
Circuito
Calibre
mínimo del
(tipo C)
cable
AWG mm
10 A
14
8 A
14
20 A
14
12.5 A
14
25 A
14
2.5
20 A
14
2
2
2
2
2
2
