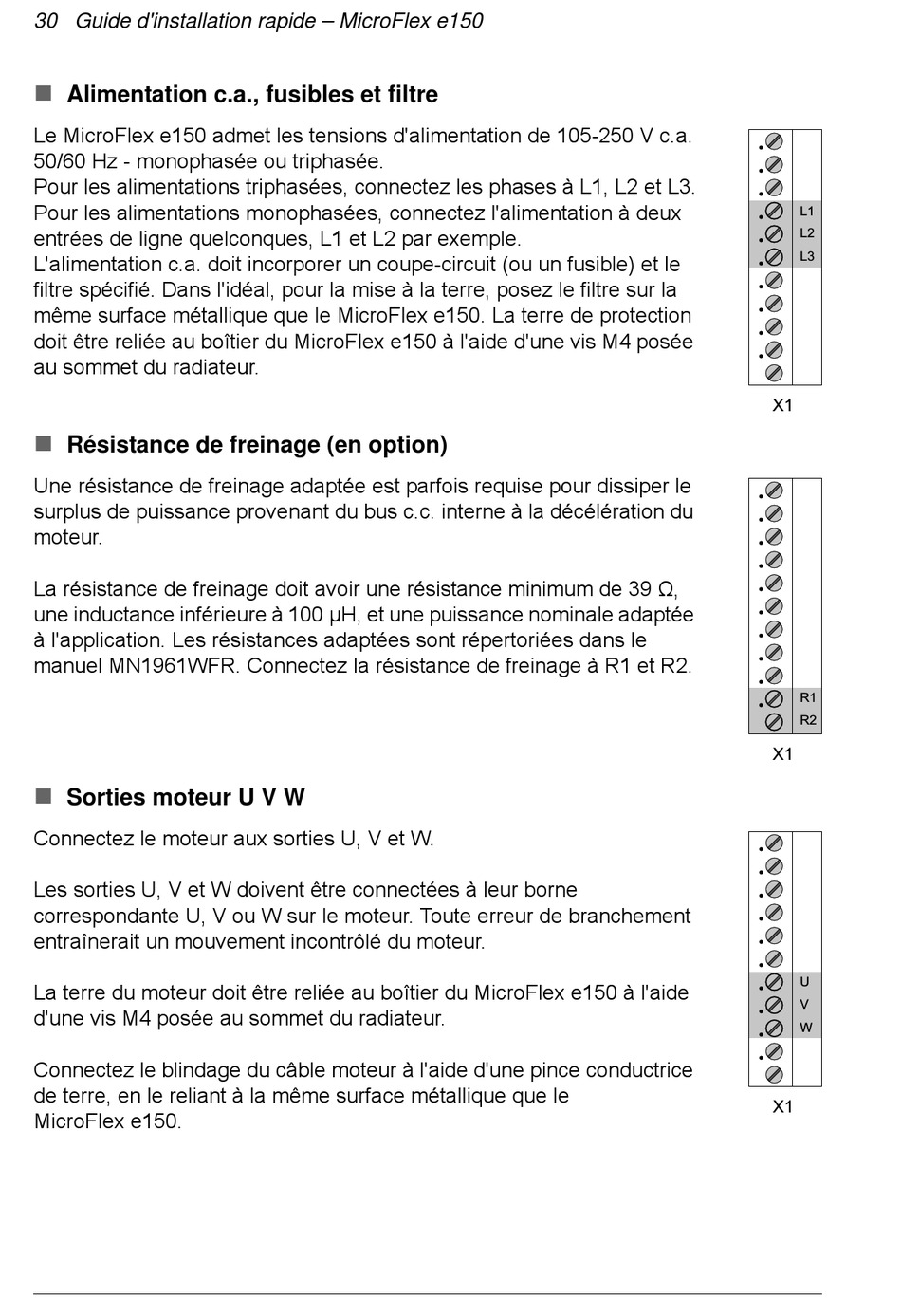

30 Guide d'installation rapide – MicroFlex e150
Alimentation c.a., fusibles et filtre
Le MicroFlex e150 admet les tensions d'alimentation de 105-250 V c.a.
50/60 Hz - monophasée ou triphasée.
Pour les alimentations triphasées, connectez les phases à L1, L2 et L3.
Pour les alimentations monophasées, connectez l'alimentation à deux
entrées de ligne quelconques, L1 et L2 par exemple.
L'alimentation c.a. doit incorporer un coupe-circuit (ou un fusible) et le
filtre spécifié. Dans l'idéal, pour la mise à la terre, posez le filtre sur la
même surface métallique que le MicroFlex e150. La terre de protection
doit être reliée au boîtier du MicroFlex e150 à l'aide d'une vis M4 posée
au sommet du radiateur.
Résistance de freinage (en option)
Une résistance de freinage adaptée est parfois requise pour dissiper le
surplus de puissance provenant du bus c.c. interne à la décélération du
moteur.
La résistance de freinage doit avoir une résistance minimum de 39 Ω,
une inductance inférieure à 100 μH, et une puissance nominale adaptée
à l'application. Les résistances adaptées sont répertoriées dans le
manuel MN1961WFR. Connectez la résistance de freinage à R1 et R2.
Sorties moteur U V W
Connectez le moteur aux sorties U, V et W.
Les sorties U, V et W doivent être connectées à leur borne
correspondante U, V ou W sur le moteur. Toute erreur de branchement
entraînerait un mouvement incontrôlé du moteur.
La terre du moteur doit être reliée au boîtier du MicroFlex e150 à l'aide
d'une vis M4 posée au sommet du radiateur.
Connectez le blindage du câble moteur à l'aide d'une pince conductrice
de terre, en le reliant à la même surface métallique que le
MicroFlex e150.
L1
L2
L3
X1
R1
R2
X1
U
V
W
X1
