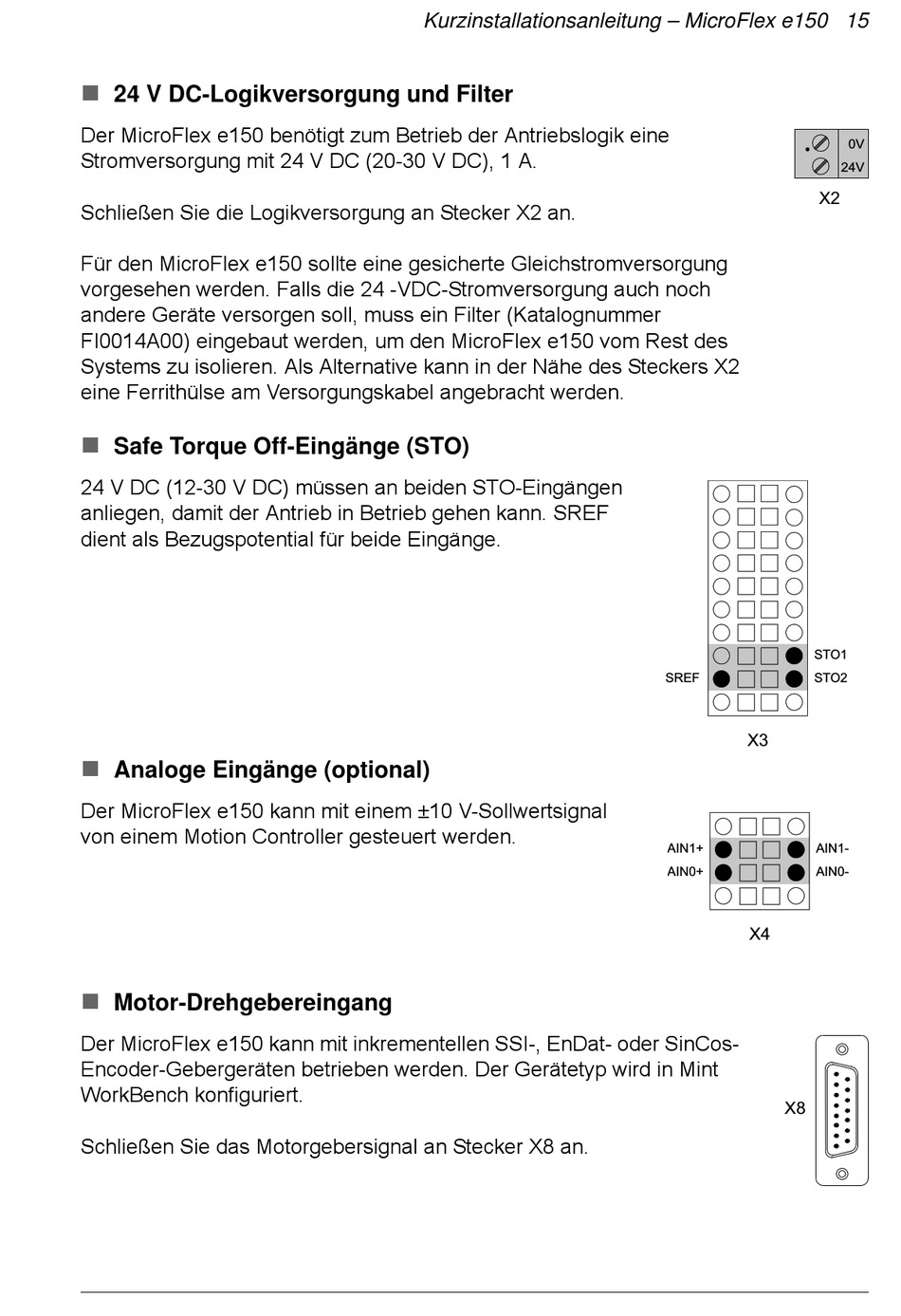

24 V DC-Logikversorgung und Filter
Der MicroFlex e150 benötigt zum Betrieb der Antriebslogik eine
Stromversorgung mit 24 V DC (20-30 V DC), 1 A.
Schließen Sie die Logikversorgung an Stecker X2 an.
Für den MicroFlex e150 sollte eine gesicherte Gleichstromversorgung
vorgesehen werden. Falls die 24 -VDC-Stromversorgung auch noch
andere Geräte versorgen soll, muss ein Filter (Katalognummer
FI0014A00) eingebaut werden, um den MicroFlex e150 vom Rest des
Systems zu isolieren. Als Alternative kann in der Nähe des Steckers X2
eine Ferrithülse am Versorgungskabel angebracht werden.
Safe Torque Off-Eingänge (STO)
24 V DC (12-30 V DC) müssen an beiden STO-Eingängen
anliegen, damit der Antrieb in Betrieb gehen kann. SREF
dient als Bezugspotential für beide Eingänge.
Analoge Eingänge (optional)
Der MicroFlex e150 kann mit einem ±10 V-Sollwertsignal
von einem Motion Controller gesteuert werden.
Motor-Drehgebereingang
Der MicroFlex e150 kann mit inkrementellen SSI-, EnDat- oder SinCos-
Encoder-Gebergeräten betrieben werden. Der Gerätetyp wird in Mint
WorkBench konfiguriert.
Schließen Sie das Motorgebersignal an Stecker X8 an.
Kurzinstallationsanleitung – MicroFlex e150 15
X2
STO1
SREF
STO2
X3
AIN1+
AIN1-
AIN0+
AIN0-
X4
X8
0V
24V
