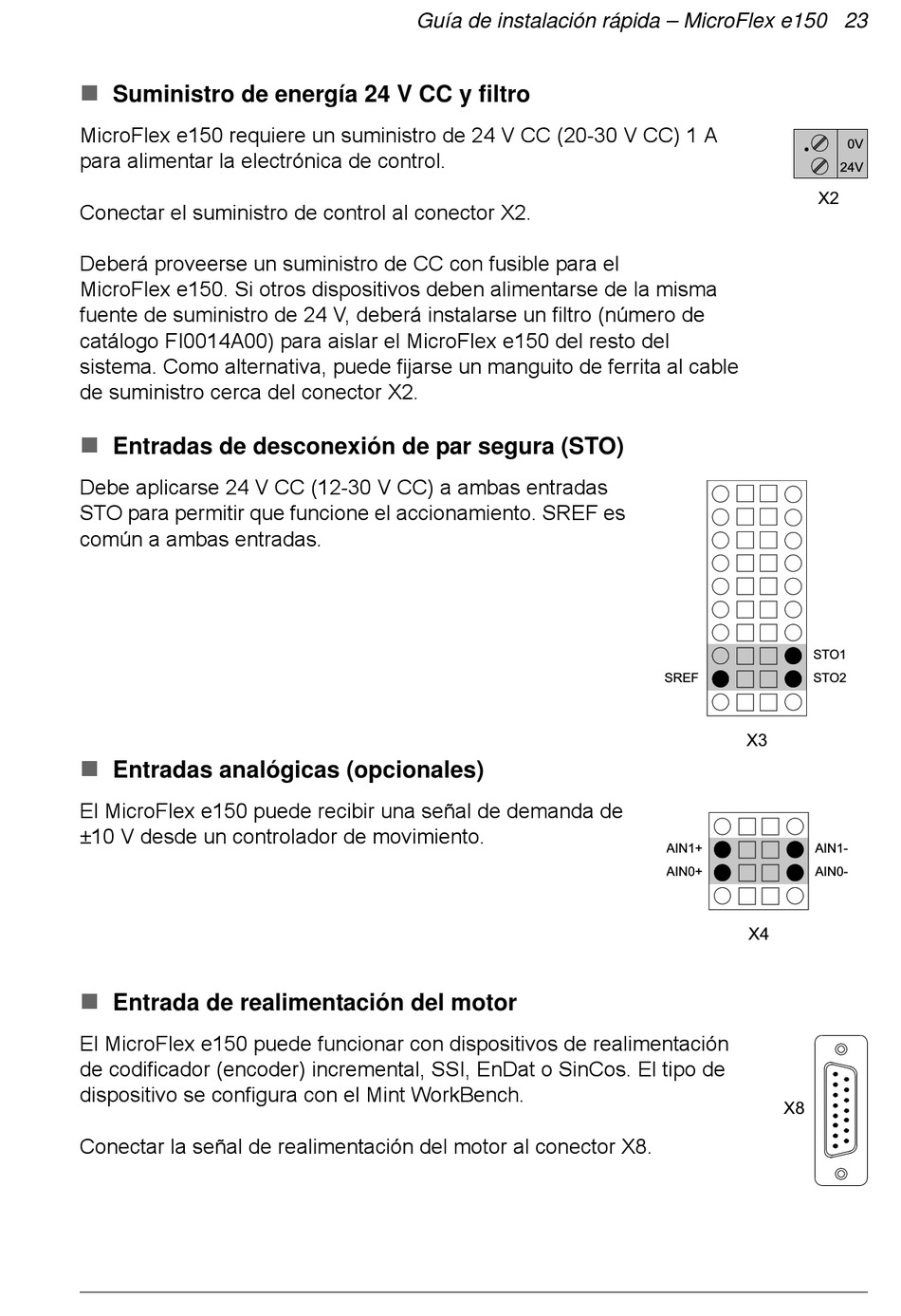

Suministro de energía 24 V CC y filtro
MicroFlex e150 requiere un suministro de 24 V CC (20-30 V CC) 1 A
para alimentar la electrónica de control.
Conectar el suministro de control al conector X2.
Deberá proveerse un suministro de CC con fusible para el
MicroFlex e150. Si otros dispositivos deben alimentarse de la misma
fuente de suministro de 24 V, deberá instalarse un filtro (número de
catálogo FI0014A00) para aislar el MicroFlex e150 del resto del
sistema. Como alternativa, puede fijarse un manguito de ferrita al cable
de suministro cerca del conector X2.

Entradas de desconexión de par segura (STO)
Debe aplicarse 24 V CC (12-30 V CC) a ambas entradas
STO para permitir que funcione el accionamiento. SREF es
común a ambas entradas.

Entradas analógicas (opcionales)
El MicroFlex e150 puede recibir una señal de demanda de
±10 V desde un controlador de movimiento.

Entrada de realimentación del motor
El MicroFlex e150 puede funcionar con dispositivos de realimentación
de codificador (encoder) incremental, SSI, EnDat o SinCos. El tipo de
dispositivo se configura con el Mint WorkBench.
Conectar la señal de realimentación del motor al conector X8.
Guía de instalación rápida – MicroFlex e150 23
X2
STO1
SREF STO2
X3
AIN1+ AIN1-
AIN0+ AIN0-
X4
X8
0V
24V
