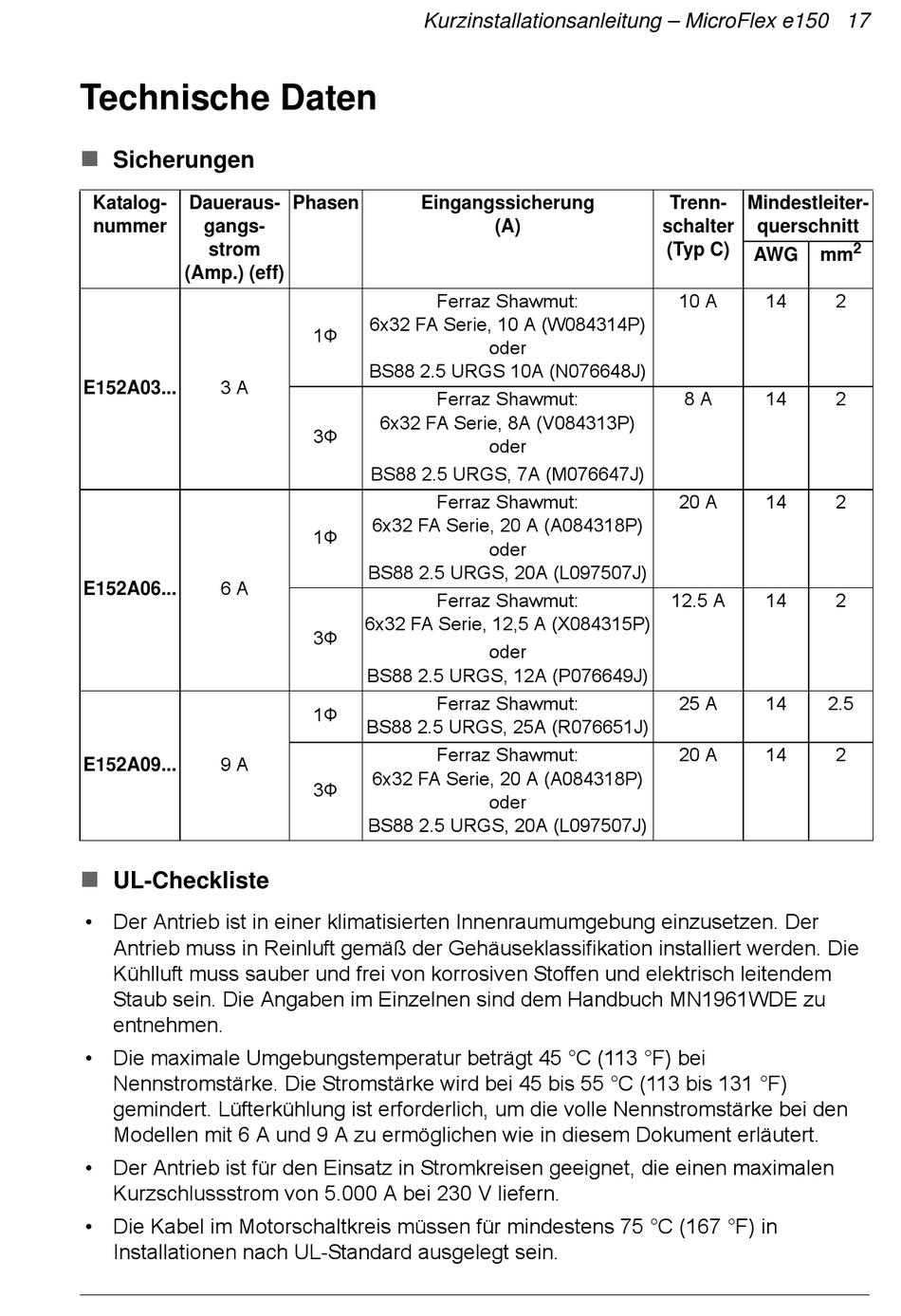

Technische Daten
Sicherungen
Katalog-
Daueraus-
nummer
gangs-
strom
(Amp.) (eff)
3 A
E152A03...
6 A
E152A06...
9 A
E152A09...
UL-Checkliste
• Der Antrieb ist in einer klimatisierten Innenraumumgebung einzusetzen. Der
Antrieb muss in Reinluft gemäß der Gehäuseklassifikation installiert werden. Die
Kühlluft muss sauber und frei von korrosiven Stoffen und elektrisch leitendem
Staub sein. Die Angaben im Einzelnen sind dem Handbuch MN1961WDE zu
entnehmen.
• Die maximale Umgebungstemperatur beträgt 45 °C (113 °F) bei
Nennstromstärke. Die Stromstärke wird bei 45 bis 55 °C (113 bis 131 °F)
gemindert. Lüfterkühlung ist erforderlich, um die volle Nennstromstärke bei den
Modellen mit 6 A und 9 A zu ermöglichen wie in diesem Dokument erläutert.
• Der Antrieb ist für den Einsatz in Stromkreisen geeignet, die einen maximalen
Kurzschlussstrom von 5.000 A bei 230 V liefern.
• Die Kabel im Motorschaltkreis müssen für mindestens 75 °C (167 °F) in
Installationen nach UL-Standard ausgelegt sein.
Kurzinstallationsanleitung – MicroFlex e150 17
Phasen
Eingangssicherung
Ferraz Shawmut:
6x32 FA Serie, 10 A (W084314P)
1Φ
BS88 2.5 URGS 10A (N076648J)
Ferraz Shawmut:
6x32 FA Serie, 8A (V084313P)
3Φ
BS88 2.5 URGS, 7A (M076647J)
Ferraz Shawmut:
6x32 FA Serie, 20 A (A084318P)
1Φ
BS88 2.5 URGS, 20A (L097507J)
Ferraz Shawmut:
6x32 FA Serie, 12,5 A (X084315P)
3Φ
BS88 2.5 URGS, 12A (P076649J)
Ferraz Shawmut:
1Φ
BS88 2.5 URGS, 25A (R076651J)
Ferraz Shawmut:
6x32 FA Serie, 20 A (A084318P)
3Φ
BS88 2.5 URGS, 20A (L097507J)
(A)
oder
oder
oder
oder
oder
Trenn-
Mindestleiter-
schalter
querschnitt
(Typ C)
AWG
mm
10 A
14
8 A
14
20 A
14
12.5 A
14
25 A
14
2.5
20 A
14
2
2
2
2
2
2
