Anlagenübersicht mikro-BHKW
¬
oder
¬

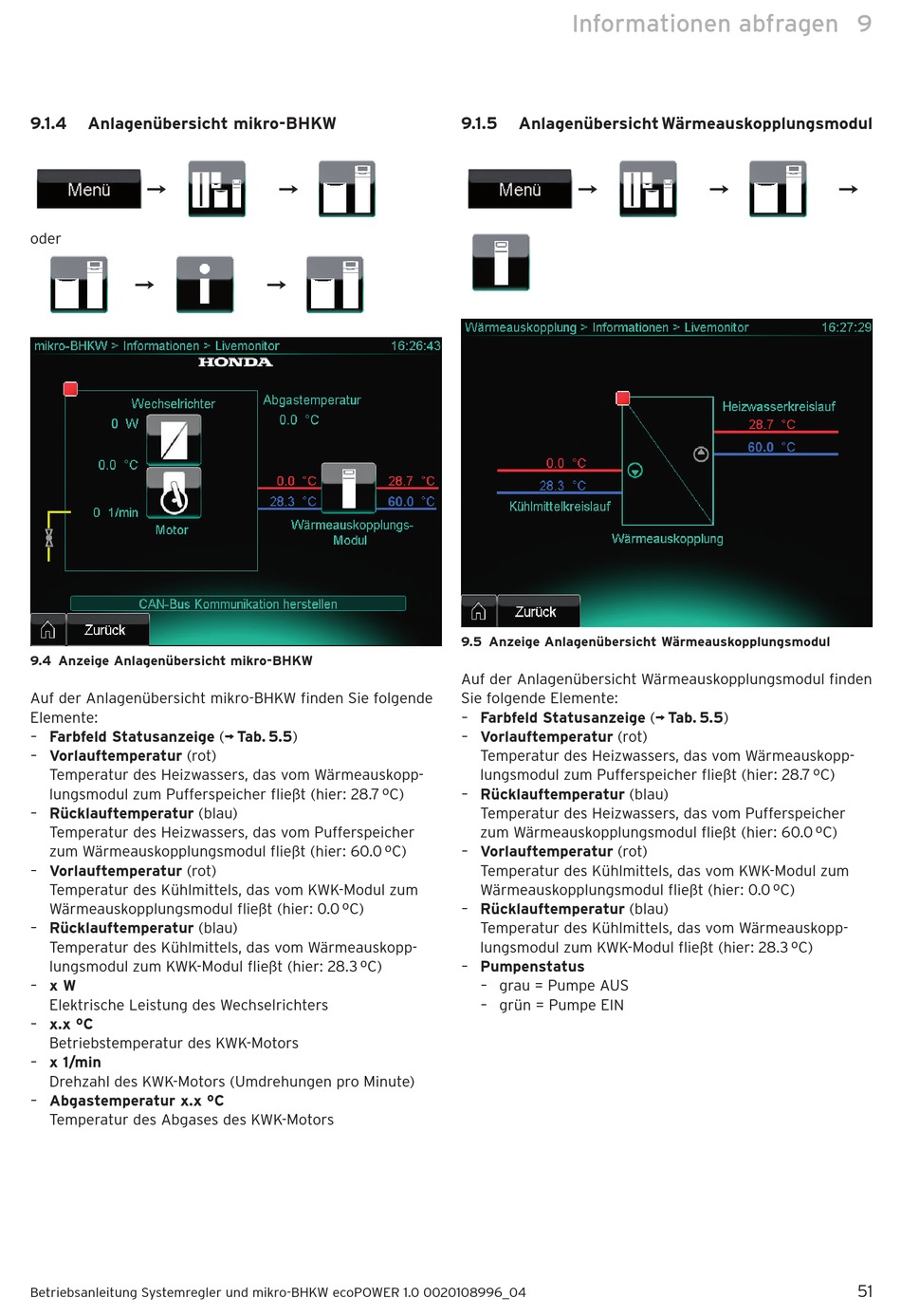

9.4 Anzeige Anlagenübersicht mikro-BHKW
Auf der Anlagenübersicht mikro-BHKW finden Sie folgende
Elemente:
– Farbfeld Statusanzeige (¬ Tab. 5.5)
– Vorlauftemperatur (rot)
Temperatur des Heizwassers, das vom Wärmeauskopp-
lungsmodul zum Pufferspeicher fließt (hier: 28.7 ºC)
– Rücklauftemperatur (blau)
Temperatur des Heizwassers, das vom Pufferspeicher
zum Wärmeauskopplungsmodul fließt (hier: 60.0 ºC)
– Vorlauftemperatur (rot)
Temperatur des Kühlmittels, das vom KWK-Modul zum
Wärmeauskopplungsmodul fließt (hier: 0.0 ºC)
– Rücklauftemperatur (blau)
Temperatur des Kühlmittels, das vom Wärmeauskopp-
lungsmodul zum KWK-Modul fließt (hier: 28.3 ºC)
– x W
Elektrische Leistung des Wechselrichters
– x.x ºC
Betriebstemperatur des KWK-Motors
– x 1/min
Drehzahl des KWK-Motors (Umdrehungen pro Minute)
– Abgastemperatur x.x ºC
Temperatur des Abgases des KWK-Motors
Betriebsanleitung Systemregler und mikro-BHKW ecoPOWER 1.0 0020108996_04
¬
¬
Informationen abfragen
9.1.5
Anlagenübersicht Wärmeauskopplungsmodul
¬
9.5 Anzeige Anlagenübersicht Wärmeauskopplungsmodul
Auf der Anlagenübersicht Wärmeauskopplungsmodul finden
Sie folgende Elemente:
– Farbfeld Statusanzeige (¬ Tab. 5.5)
– Vorlauftemperatur (rot)
Temperatur des Heizwassers, das vom Wärmeauskopp-
lungsmodul zum Pufferspeicher fließt (hier: 28.7 ºC)
– Rücklauftemperatur (blau)
Temperatur des Heizwassers, das vom Pufferspeicher
zum Wärmeauskopplungsmodul fließt (hier: 60.0 ºC)
– Vorlauftemperatur (rot)
Temperatur des Kühlmittels, das vom KWK-Modul zum
Wärmeauskopplungsmodul fließt (hier: 0.0 ºC)
– Rücklauftemperatur (blau)
Temperatur des Kühlmittels, das vom Wärmeauskopp-
lungsmodul zum KWK-Modul fließt (hier: 28.3 ºC)
– Pumpenstatus
– grau = Pumpe AUS
– grün = Pumpe EIN
