4 Systembeschreibungen
8
7
6 5

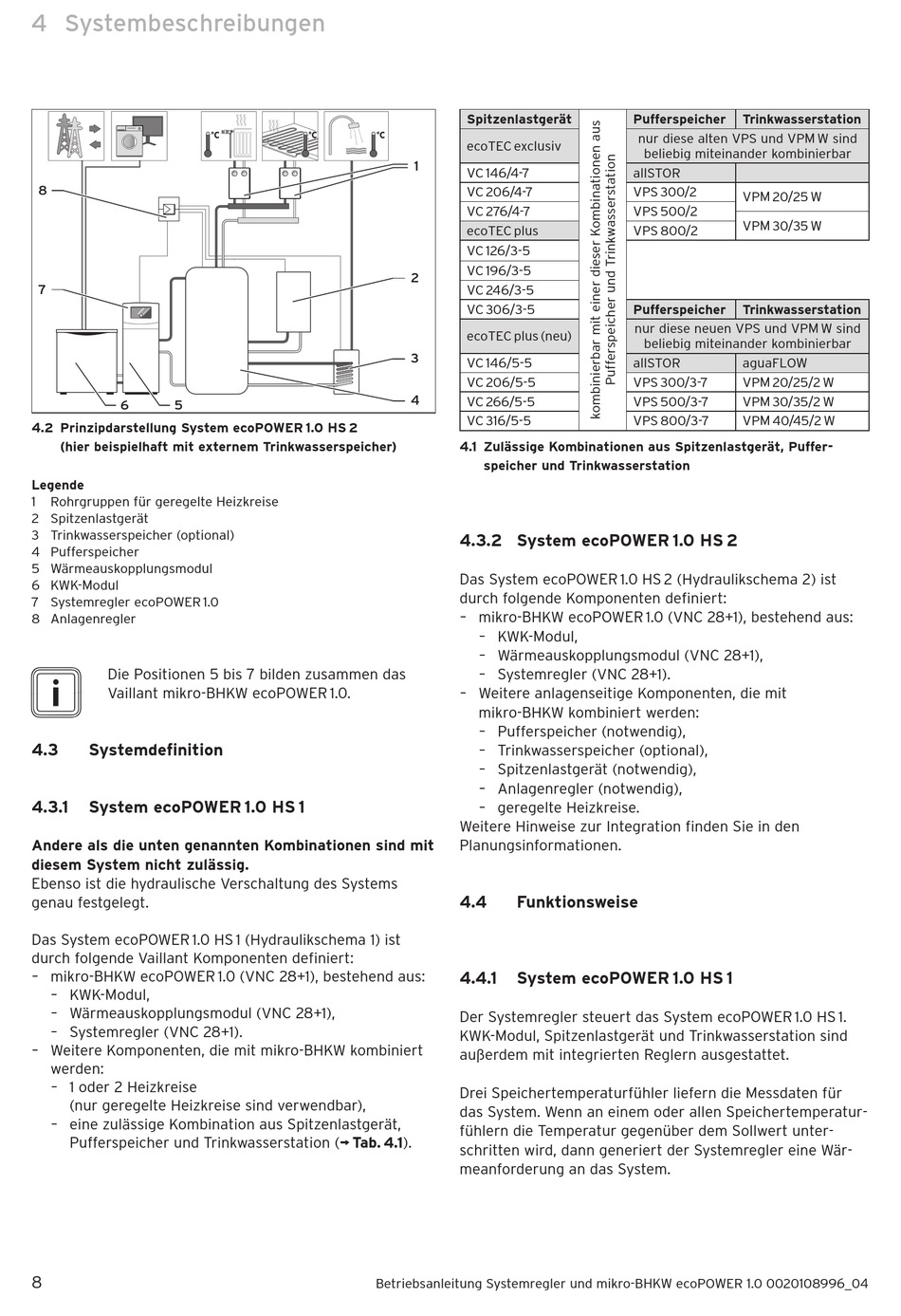

4.2 Prinzipdarstellung System ecoPOWER 1.0 HS 2
(hier beispielhaft mit externem Trinkwasserspeicher)
Legende
1 Rohrgruppen für geregelte Heizkreise
2 Spitzenlastgerät
3 Trinkwasserspeicher (optional)
4 Pufferspeicher
5 Wärmeauskopplungsmodul
6 KWK-Modul
7 Systemregler ecoPOWER 1.0
8 Anlagenregler
i
Die Positionen 5 bis 7 bilden zusammen das
Vaillant mikro-BHKW ecoPOWER 1.0.
4.3

Systemdefinition

4.3.1 System ecoPOWER 1.0 HS 1
Andere als die unten genannten Kombinationen sind mit
diesem System nicht zulässig.
Ebenso ist die hydraulische Verschaltung des Systems
genau festgelegt.
Das System ecoPOWER 1.0 HS 1 (Hydraulikschema 1) ist
durch folgende Vaillant Komponenten definiert:
– mikro-BHKW ecoPOWER 1.0 (VNC 28+1), bestehend aus:
– KWK-Modul,
– Wärmeauskopplungsmodul (VNC 28+1),
– Systemregler (VNC 28+1).
– Weitere Komponenten, die mit mikro-BHKW kombiniert
werden:
– 1 oder 2 Heizkreise
(nur geregelte Heizkreise sind verwendbar),
– eine zulässige Kombination aus Spitzenlastgerät,
Pufferspeicher und Trinkwasserstation (¬ Tab. 4.1).
8
Spitzenlastgerät
ecoTEC exclusiv
1
VC 146/4-7
VC 206/4-7
VC 276/4-7
ecoTEC plus
VC 126/3-5
VC 196/3-5
2
VC 246/3-5
VC 306/3-5
ecoTEC plus (neu)
3
VC 146/5-5
VC 206/5-5
4
VC 266/5-5
VC 316/5-5
4.1 Zulässige Kombinationen aus Spitzenlast gerät, Puffer-
speicher und Trinkwasserstation
4.3.2 System ecoPOWER 1.0 HS 2
Das System ecoPOWER 1.0 HS 2 (Hydraulikschema 2) ist
durch folgende Komponenten definiert:
– mikro-BHKW ecoPOWER 1.0 (VNC 28+1), bestehend aus:
– KWK-Modul,
– Wärmeauskopplungsmodul (VNC 28+1),
– Systemregler (VNC 28+1).
– Weitere anlagenseitige Komponenten, die mit
mikro-BHKW kombiniert werden:
– Pufferspeicher (notwendig),
– Trinkwasserspeicher (optional),
– Spitzenlastgerät (notwendig),
– Anlagenregler (notwendig),
– geregelte Heizkreise.
Weitere Hinweise zur Integration finden Sie in den
Planungsinformationen.
4.4

Funktionsweise

4.4.1 System ecoPOWER 1.0 HS 1
Der Systemregler steuert das System ecoPOWER 1.0 HS 1.
KWK-Modul, Spitzenlastgerät und Trinkwasser station sind
außerdem mit integrierten Reglern ausgestattet.
Drei Speichertemperaturfühler liefern die Messdaten für
das System. Wenn an einem oder allen Speichertemperatur-
fühlern die Temperatur gegenüber dem Sollwert unter-
schritten wird, dann generiert der Systemregler eine Wär-
meanforderung an das System.
Betriebsanleitung Systemregler und mikro-BHKW ecoPOWER 1.0 0020108996_04
Pufferspeicher Trinkwasserstation
nur diese alten VPS und VPM W sind
beliebig miteinander kombinierbar
allSTOR
VPS 300/2
VPM 20/25 W
VPS 500/2
VPM 30/35 W
VPS 800/2
Pufferspeicher Trinkwasserstation
nur diese neuen VPS und VPM W sind
beliebig miteinander kombinierbar
allSTOR aguaFLOW
VPS 300/3-7 VPM 20/25/2 W
VPS 500/3-7 VPM 30/35/2 W
VPS 800/3-7 VPM 40/45/2 W
