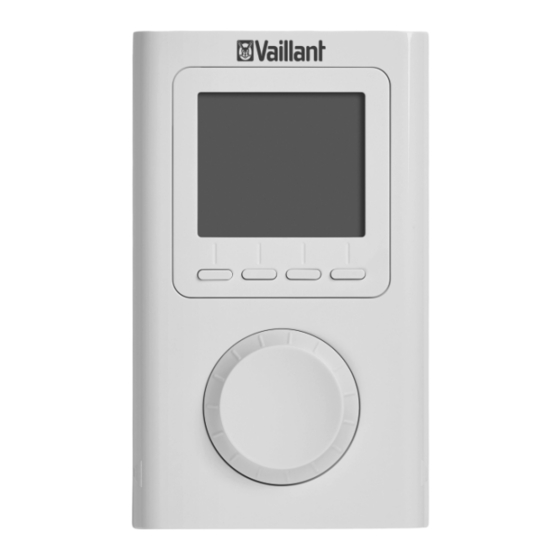

Vaillant VRT 260f Bedienungsanleitung
Funkregler
Vorschau ausblenden
Andere Handbücher für VRT 260f:
- Betriebs und installationsanleitung (144 Seiten)
Verwandte Anleitungen für Vaillant VRT 260f
Inhaltszusammenfassung für Vaillant VRT 260f
- Seite 1 Funkregler VRT 260f AT, DE Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +49 21 91 18-0 Fax +49 21 91 18-2810 info@vaillant.de www.vaillant.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Sicherheit ....................3 1.1 Handlungsbezogene Warnhinweise ..........3 1.2 Für den Betreiber ................4 1.3 Allgemeine Sicherheitshinweise für den Betreiber ......5 1.4 Für den Fachhandwerker ............... 6 1.5 Allgemeine Sicherheitshinweise für den Fachhandwerker .... 7 1.6 Vorschriften (Richtlinien, Gesetze, Normen) ........8 Für den Betreiber ..................8 2.1 Hinweise zur Dokumentation ............ -
Seite 3: Sicherheit
Sicherheit Sicherheit Handlungsbezogene Warnhinweise Klassifizierung der handlungsbezogenen Warnhin- weise Die handlungsbezogenen Warnhinweise sind wie folgt mit Warnzeichen und Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft: Warnzeichen und Signalwörter Gefahr! unmittelbare Lebensgefahr oder Gefahr schwe- rer Personenschäden Gefahr! Lebensgefahr durch Stromschlag Warnung! Gefahr leichter Personenschäden Vorsicht! -
Seite 4: Für Den Betreiber
Sicherheit Für den Betreiber 1.2.1 Bestimmungsgemäße Verwendung Bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung können Beeinträchtigungen des Produkts und anderer Sachwerte entstehen. Mit diesem Regler können Infrarot-Heizstrahler gesteu- ert werden. Die bestimmungsgemäße Verwendung beinhaltet: – das Beachten der beiliegenden Betriebsanleitungen des Produkts sowie aller weiteren Komponenten der Anlage –... -
Seite 5: Allgemeine Sicherheitshinweise Für Den Betreiber
Sicherheit bestimmungsgemäß. Nicht bestimmungsgemäß ist auch jede unmittelbare kommerzielle und industrielle Verwendung. Achtung! Jede missbräuchliche Verwendung ist untersagt. Allgemeine Sicherheitshinweise für den Betreiber 1.3.1 Gefahr durch Fehlbedienung Durch Fehlbedienung können Sie sich selbst und andere gefährden und Sachschäden verursachen. > Lesen Sie die vorliegende Anleitung und alle mitgel- tenden Unterlagen sorgfältig durch, insb. -
Seite 6: Für Den Fachhandwerker
Sicherheit > Kombinieren Sie keine unterschiedlichen Batteriety- pen. > Kombinieren Sie keine neuen und gebrauchten Bat- terien. > Setzen Sie die Batterien mit korrekter Polung ein. > Entfernen Sie verbrauchte Batterien aus dem Pro- dukt und entsorgen Sie sie fachgerecht. >... -
Seite 7: Allgemeine Sicherheitshinweise Für Den Fachhandwerker
Sicherheit Die bestimmungsgemäße Verwendung umfasst außer- dem die Installation gemäß IPKlasse. Eine andere Verwendung als die in der vorliegenden Anleitung beschriebene oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäß ist auch jede unmittelbare kommerzielle und industrielle Verwendung. -
Seite 8: Risiko Eines Sachschadens Durch Frost
Sicherheit > Halten Sie alle einschlägigen Richtlinien, Normen, Gesetze und anderen Vorschriften ein. 1.5.2 Risiko eines Sachschadens durch Frost > Installieren Sie das Produkt nicht in frostgefährdeten Räumen. Vorschriften (Richtlinien, Gesetze, Normen) > Beachten Sie die nationalen Vorschriften, Normen, Richtlinien und Gesetze. Betriebs- und Installationsanleitung 0020255245_00... -
Seite 9: Für Den Betreiber
Unterlagen zur weiteren Verwendung auf. 2.1.3 Gültigkeit der Anleitung Diese Anleitung gilt ausschließlich für: Produkt Artikelnummer VRT 260f 0020254293 Produktschreibung Das Produkt ist ein Funkregler mit einem integrierten Thermostat. Mit diesem Produkt kann z. B. ein Raum mit Infra- rot-Heizstrahlern individuell beheizt werden. - Seite 10 Für den Betreiber Die Sonderbetriebsarten Abwesenheitsbetrieb und Par- tybetrieb ermöglichen eine zeitlich begrenzte Unterbre- chung des aktuellen Betriebs. Das Produkt sollte in Kombination mit folgenden Kom- ponenten verwendet werden: – Funkempfänger – Funkempfänger VR 44, Aufputz – Funkempfänger VR 45, Unterputz –...
-
Seite 11: Funktionen
Für den Betreiber 2 Bedientasten 3 Drehknopf 2.2.2 Funktionen 2.2.2.1 Externe Programmunterbrechung Die externe Programmunterbrechung ermöglicht einem externen Funksender, der ebenfalls die Funktion Pro- grammunterbrechung hat, den Autobetrieb des Pro- dukts zu unterbrechen. Bei einer externen Programmunterbrechung werden das Symbol und die neue Solltemperatur angezeigt. -
Seite 12: Tastensperre
Für den Betreiber > Drücken Sie mehrmals auf , um die entsprechen- den Informationen anzuzeigen. > Drücken Sie 3 Sekunden lang , um den gemesse- nen Werte zurückzusetzen. 2.2.2.3 Tastensperre Bedingungen: Tastensperre aktivieren > Drücken Sie im Autobetrieb, Tagbetrieb, Nachtbe- trieb oder Frostschutzbetrieb 5 Sekunden lang ¬... -
Seite 13: Ce-Kennzeichnung
Anforderungen der einschlägigen Richtlinien erfüllen. Hiermit erklärt der Hersteller, dass der in der vorliegen- den Anleitung beschriebene Funkanlagentyp der Richt- linie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Inter- netadresse verfügbar: http://www.vaillant-group.com/ doc/doc-radioequipment-directive/. 0020255245_00 Betriebs- und Installationsanleitung... -
Seite 14: Betrieb
Für den Betreiber Betrieb 2.3.1 Bedienstruktur 2.3.1.1 Softkey-Funktion Die ersten drei Tasten haben eine Softkey-Funktion, d. h. den Tasten können verschiedene Funktionen zuge- ordnet sein. Wenn Sie z. B. die vom Autobetrieb in den Tagbetrieb wechseln, dann wechselt die aktuelle Funk- tion von 2.3.1.2 Aufbau Display 1 Eingestellter Wert für den ausgewählten Betrieb... - Seite 15 Für den Betreiber 6 Frostschutzbetrieb 7 Datum und Zeit Einstellung/Programmierung 8 Ein-/Aus-Taste 9 Info-Taste 10 Abwesenheitsbetrieb 11 Partybetrieb 12 Gemessene Temperatur oder Solltemperatur 13 Wochentage 14 Uhrzeit Beispiel Softkey-Funktion: 9 Bestätigungstaste 10 Taste 11 Taste 2.3.2 Bedienkonzept Das Produkt bedienen Sie mit der ersten drei Tasten und einem Drehknopf.
-
Seite 16: Betriebsarten
Für den Betreiber Mit den Tasten ist Folgendes möglich: – Sie stellen einen Einstellwert ein. – Sie bestätigen einen Einstellwert. – Sie brechen die Änderung eines Einstellwerts ab. – Sie zeigen aktuell gemessene Werte an. Mit dem Drehknopf ist Folgendes möglich: –... -
Seite 17: Nachtbetrieb
Für den Betreiber – Erkennen einer Abwesenheit , wenn diese Funk- tion aktiviert wurde (Einstellung CF09). Der Infrarot-Heizstrahler schaltet dann in den Nacht- betrieb: – Abwesenheit länger als 1,5 Stunden: – Aktuelle Solltemperatur wird um 1,5 °C verrin- gert – Abwesenheit länger als 3,5 Stunden: –... -
Seite 18: Sonderbetriebsarten
Für den Betreiber 2.3.3.4 Frostschutzbetrieb Im Frostschutzbetrieb wird ein Raum beheizt, sobald der von Ihnen eingestellte Sollwert für den Frostschutz- betrieb unterschritten wird. > Stellen Sie den Sollwert für den Frostschutzbetrieb ein. 2.3.4 Sonderbetriebsarten 2.3.4.1 Abwesenheitsbetrieb Der Abwesenheitsbetrieb ermöglicht bei mehreren Tagen Abwesenheit, den Frostschutzbetrieb zu aktivie- ren. -
Seite 19: Grundeinstellungen
Für den Betreiber 2.3.4.2 Partybetrieb Der Partybetrieb ermöglicht ein vorübergehendes Auf- heben des Autobetriebs, indem eine andere Solltempe- ratur für einen wählbaren Zeitraum zwischen 30 Minu- ten und 12 Stunden eingestellt wird. > Drücken Sie im Autobetrieb die Taste > Stellen Sie mit die gewünschte Temperatur ein. - Seite 20 Für den Betreiber Beispiel: – Wenn die vom Produkt gemessene Temperatur 19 °C beträgt, die (per Thermometer) gemessene Temperatur aber 20 °C beträgt, dann muss die Tem- peratur um +1 °C korrigiert werden. > Wählen Sie die gewünschte Einstellung mit >...
- Seite 21 Für den Betreiber Symbol wird im Standby-Modus nicht angezeigt Symbol wird im Standby-Modus angezeigt (Werksein- stellung) CF07 – Displaybeleuchtung einstellen Deaktiviert Aktiviert (Abschaltung nach Wartezeit) (Werkseinstel- lung) CF08 – Funktion Fensteröffnungsmeldung ein- stellen Deaktiviert (Werkseinstellung) Aktiviert Hinweis Bei Kombination des Funkempfängers mit einem Öffnungsmelder, z.
- Seite 22 Für den Betreiber Hinweis Bei Kombination des Funkempfängers mit einem Bewegungsmelder wird die Tempera- tur bei langer Abwesenheit automatisch abgesenkt. – Abwesenheit länger als 1,5 Stunden: – Aktuelle Solltemperatur wird um 1,5 °C verringert – Abwesenheit länger als 3,5 Stunden: –...
- Seite 23 Für den Betreiber Deaktiviert (Keine Datumseinstellung möglich) Aktiviert (Werkseinstellung) Bedingungen: CF08 = 1 CF15 – Anzeige Fensteröffnungsmeldung einstel- Symbol blinkt nicht Symbol blinkt (Werkseinstellung) CF16 – Anzeige Wärmeanforderung einstellen Symbol wird nicht angezeigt Symbol wird angezeigt (Werkseinstellung) CF17 – Anzeige Anwesenheitserkennung einstel- Festes Symbol Symbol blinkt (Werkseinstellung)
- Seite 24 Für den Betreiber > Bestätigen Sie mit > Geben Sie die Leistung in Watt an. > Bestätigen Sie mit 2.3.6 Produkt in Betrieb nehmen > Drücken Sie die Taste 2.3.7 Funkverbindung herstellen Gültigkeit: VR 44 ODER VR 46 > Bereiten Sie den Funkempfänger vor, um eine Funk- verbindung zum Produkt herzustellen (→...
- Seite 25 Für den Betreiber > links. – Auf dem Display erscheint das Menü rF01. > Drücken Sie – Das Produkt sucht nach zuzuordnenden Fun- kempfängern. – Die Anzahl der gefundenen und zugeordneten Funkempfänger erscheint in der Mitte des Dis- plays. 2.3.7.1 VR 45 vorbereiten, um eine Funkverbindung zum Fensteröffnungsmelder herzustellen Gültigkeit: VR 45...
-
Seite 26: Uhrzeit Und Datum Einstellen
2 2 2 Für den Betreiber > Drücken Sie , damit der ausgewählte Funkempfän- ger für das Herstellen einer Funkverbindung zum Fensteröffnungsmelder vorbereitet wird. 2.3.8 Uhrzeit und Datum einstellen Bedingungen: CF13 aktiviert > Drehen Sie den Drehknopf auf > Stellen Sie mit die Stunden ein. -
Seite 27: Sollwert Für Den Tagbetrieb Einstellen
Für den Betreiber 2 2 2 2.3.9.1 Sollwert für den Tagbetrieb einstellen > Drehen Sie den Drehknopf auf (Einstellung CF10). > Stellen Sie mit den Sollwert für den Tagbe- trieb ein. – Werkseinstellung: 19 °C – Einstellbare Temperatur: 5 – 28 °C >... -
Seite 28: Betriebszeiten Für Wochentage Einstellen
Für den Betreiber 2.3.9.4 Verhaltensanzeige Bedingungen: CF05 ist aktiviert Bei der Einstellung der Sollwerte wird der Verbrauch für die von Ihnen eingestellte Solltemperatur angezeigt. – Grün = Geringer Verbrauch (bis 19 °C) – Orange = Durchschnittlicher Verbrauch (19,5 – 24 °C) –... -
Seite 29: Auf Werkseinstellung Zurücksetzen
Für den Betreiber Beispiel: Tagbetrieb von 6 – 8 Uhr und von 17 – 23 > Drücken Sie bis auf 06:00. > Drücken Sie bis auf 08:00. > Drücken Sie bis auf 17:00. > Drücken Sie bis auf 23:00. > Drücken Sie bis 00:00. -
Seite 30: Alle Einstellungen Initialisieren
Für den Betreiber > Drücken Sie 10 Sekunden lang gleichzeitig die 1. Taste und , bis Init angezeigt wird. > Drücken Sie 3 Sekunden lang > Auf dem Display blinkt Init. 2.3.11.2 Alle Einstellungen initialisieren Wenn Sie alle Einstellungen initialisieren, dann werden alle Grundeinstellungen und Solltemperaturen zurück- gesetzt. -
Seite 31: Funkverbindung Zum Vr 45 Löschen
Für den Betreiber ¬ Auf dem Display erscheint das Menü rF01. > Drücken Sie , um rF03 anzuzeigen. > Drücken Sie ¬ Die Anzahl der gefundenen und zugeordneten Funkempfänger erscheint in der Mitte des Dis- plays. > Drücken Sie 5 Sekunden lang –... -
Seite 32: Störungsbehebung
Für den Betreiber > Wenn auf dem Diplay oben rechts das Symbol angezeigt wird, dann wechseln Sie innerhalb der nächsten 3 Monate die Batterien. Störungsbehebung 2.4.1 Störungen erkennen und beheben Bedingungen: Infrarot-Heizstrahler heizt nicht, obwohl eine Heizanforderung vorliegt > Prüfen Sie die Funkverbindung des Funkreglers zum Funkempfänger. -
Seite 33: Produkt Pflegen
Für den Betreiber ¬ Auf dem Display erscheint das Menü rF01. > Drücken Sie , um rF02 anzuzeigen. > Bestätigen Sie mit > Auf dem Display wird die Signalstärke angezeigt. – 00 = kein Empfang – 04 = sehr guter Empfang >... -
Seite 34: Produkt Endgültig Außer Betrieb Nehmen
Für den Betreiber 2.6.2 Produkt endgültig außer Betrieb nehmen > Drücken Sie > Entfernen Sie die Abdeckung auf der Vorderseite des Produkts. > Entfernen Sie die beiden Batterien. Recycling und Entsorgung > Überlassen Sie die Entsorgung der Verpackung dem Fachhandwerker, der das Produkt installiert hat. Wenn das Produkt mit diesem Zeichen gekenn- zeichnet ist: >... -
Seite 35: Garantie Und Kundendienst
Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb. Dem Eigentümer des Geräts räumen wir diese Herstel- lergarantie entsprechend den Vaillant Garantiebedin- gungen ein. Garantiearbeiten werden grundsätzlich nur von unserem Kundendienst ausgeführt. Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durch- führung von Arbeiten an dem Gerät während der... -
Seite 36: Für Den Fachhandwerker
Anrufen aus dem Mobilfunknetz ggf. abwei- chende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber) Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kunden- diensttechniker sind 365 Tage für Sie unterwegs, sonn- und feiertags, österreichweit. Gültigkeit: Deutschland... -
Seite 37: Gültigkeit Der Anleitung
Für den Fachhandwerker 3.1.3 Gültigkeit der Anleitung Diese Anleitung gilt ausschließlich für: Produkt Artikelnummer VRT 260f 0020254293 Produktschreibung Das Produkt ist ein Funkregler mit einem integrierten Thermostat. Mit diesem Produkt kann z. B. ein Raum mit Infra- rot-Heizstrahlern individuell beheizt werden. - Seite 38 Für den Fachhandwerker Das Produkt wird batteriebetrieben. 3.2.1 Produktaufbau 1 Display 2 Bedientasten 3 Drehknopf 3.2.2 CE-Kennzeichnung Mit der CE-Kennzeichnung wird dokumentiert, dass die Produkte gemäß dem Typenschild die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen. Hiermit erklärt der Hersteller, dass der in der vorliegen- den Anleitung beschriebene Funkanlagentyp der Richt- Betriebs- und Installationsanleitung 0020255245_00...
-
Seite 39: Montage
Für den Fachhandwerker linie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Inter- netadresse verfügbar: http://www.vaillant-group.com/ doc/doc-radioequipment-directive/. Montage 3.3.1 Lieferumfang prüfen > Prüfen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit. Menge Bezeichnung Funkregler Standfuß Batterien Typ LR03/AAA Dokumentation 3.3.2 Anforderungen an den Aufstellort... -
Seite 40: Produkt Montieren
Für den Fachhandwerker > Installieren Sie das Produkt in einer normal ver- schmutzten Umgebung. 3.3.3 Mindestabstände 1,50 m min. 20 cm 3.3.4 Produkt montieren Bedingungen: Wandmontage > Entfernen Sie die Abdeckung auf der Vorderseite des Produkts. Betriebs- und Installationsanleitung 0020255245_00... - Seite 41 Für den Fachhandwerker > Entfernen Sie die beiden Batterien. > Schrauben Sie zwei Schrauben wie abgebildet in die Wand. > Verwenden Sie geeignete Schrauben. Bedingungen: Standfuß montieren 0020255245_00 Betriebs- und Installationsanleitung...
-
Seite 42: Störungsbehebung
Für den Fachhandwerker > Montieren Sie den Standfuß. Störungsbehebung 3.4.1 Störungen erkennen und beheben Bedingungen: Infrarot-Heizstrahler heizt nicht, obwohl eine Heizanforderung vorliegt > Prüfen Sie die Funkverbindung des Funkreglers zum Funkempfänger. > Prüfen Sie, ob der Funkregler eingeschaltet ist. > Prüfen Sie, ob die Batterien im Funkregler ordnungs- gemäß... -
Seite 43: Außerbetriebnahme
Für den Fachhandwerker > Stecken Sie alle Funkempfänger mit Ausnahme des fehlerhaften Funkempfängers aus. Bedingungen: Produkt ist ausgeschaltet > Drücken Sie 5 Sekunden lang die 2. Taste von links. ¬ Auf dem Display erscheint die Produktversion. > Drücken Sie erneut 5 Sekunden lang die 2. Taste von links. -
Seite 44: Recycling Und Entsorgung
Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber) Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kunden- diensttechniker sind 365 Tage für Sie unterwegs, sonn- und feiertags, österreichweit. Betriebs- und Installationsanleitung 0020255245_00... -
Seite 45: Technische Daten
Für den Fachhandwerker Gültigkeit: Deutschland Auftragsannahme Vaillant Kundendienst: 021 91 5767901 Technische Daten VRT 260f Produktabmessung, Höhe 135 mm Produktabmessung, Breite 81 mm Produktabmessung, Tiefe 22 mm Lager temperatur −10 … 70 °C Betriebstemperatur 0 … 40 °C Funk-Reichweite im Freifeld 100 …... - Seite 48 Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18-0 Telefax 021 91 18-2810 Auftragsannahme Vaillant Kundendienst 021 91 5767901 info@vaillant.de www.vaillant.de © Diese Anleitungen, oder Teile davon, sind urheberrechtlich geschützt und dürfen nur mit schriftlicher Zustimmung des Herstellers vervielfältigt oder verbreitet werden.
